Задать Опорную точку на осях проездов и дорог
|
<< Оглавление >> Задать Опорную точку на осях проездов и дорог |

|
С помощью этой команды в чертеже в диалоговом режиме отрисовываются опорные точки на осях проездов и дорог.
Расстановка опорных точек по проездам понимает геон Улица.
После выбора этого пункта меню появляется запрос:
Укажите точку вставки опорной точки или [Уклоноуказатель (G)]:
Возможно два способа отрисовки опорных точек:
1) Отрисовка новой опорной точки.
Для указания новой опорной точки необходимо выбрать точку на чертеже, куда необходимо вставить опорную точку. Можно использовать объектные привязки: Быстрый, Конточка, Пересечение, Середина (qui, end, int, mid). Обычно точки вставки опорных точек выбираются на пересечении осей дорог, в центрах изгибов дорог (или в других характерных точках).
После указания новой опорной точки появляется диалоговое окно
,
в котором предоставляется возможность редактирования, пока не будет нажата клавиша Да. Кроме отметок можно ввести описание.
Черная отметка заполняется автоматически на основании черной поверхности, указанной в Общих Установках вертикальной планировки. В диалоговом окне возможно редактирование только белых полей. Т.е. проектную отметку в новой опорной точке можно задавать либо абсолютной красной отметкой (Красная), либо относительной отметкой (Рабочая) – задается относительно черной отметки. При этом динамически изменяются значения в связанных полях диалогового окна. Рабочие отметки могут быть как отрицательными (выемка), так и положительными (насыпь) или равняться нулю.
Затем опорная точка отрисовывается в чертеже и добавляется к проектируемой поверхности, установленной в Общих Установках вертикальной планировки.
2) Отрисовка новой опорной точки относительно базовой опорной точки с использованием уклоноуказателей – при выборе опции Уклоноуказатель.
Выдается запрос: Укажите базовую опорную точку или [Точка (P)] <ENTER – предыдущая>:
Т.е. далее можно либо выбрать базовую опорную точку, либо при нажатии Enter – в качестве нее принимается последняя введенная.
Далее вводится вторая опорная точка. Здесь опять возможны два варианта.
2.1. Точка находится в произвольном месте
2.2. Точка находится на том же линейном или дуговом сегменте полилинии или на соседнем соответственно дуговом или линейном сегменте. При этом слой, на котором отрисована полилиния указан в Установках как слой проездов или улиц!
В обоих случаях отрисовывается новая опорная точка и уклоноуказатель, связывающий базовую и новую опорные точки.
Но в первом подварианте уклоноуказатель располагается между опорными точками по прямой, а во втором – на полилинии.
Соответственно и расстояние между опорными точками определяется в первом подварианте по прямой, а во втором – это расстояние между точками по полилинии (ее линейному и дуговому сегментам).

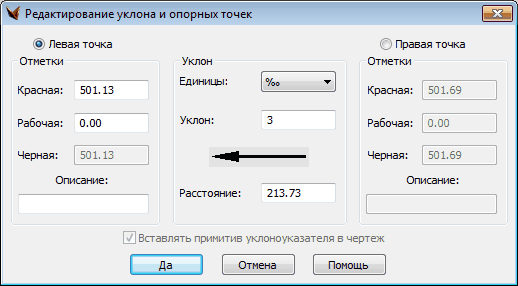

Окно в обоих случаях одинаково:

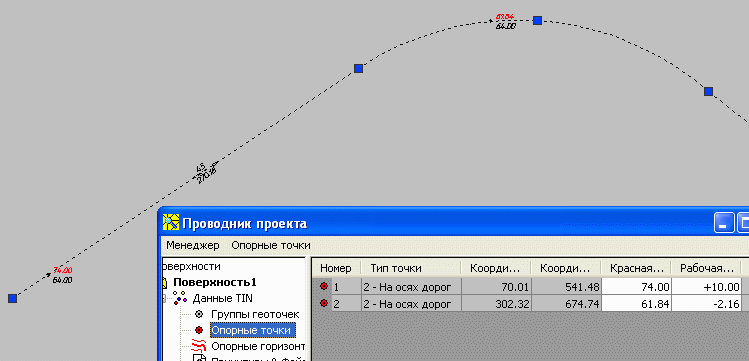

Рис. Отрисовка опорных точек на осях проездов относительно базовой (способ 2: 2.1 и 2.2).
В окне предоставляется возможность редактирования, пока не будет нажата клавиша Да.
Черная отметка заполняется автоматически на основании черной поверхности, указанной в Общих Установках вертикальной планировки. В диалоговом окне возможно редактирование только белых полей. Т.е. проектную отметку в новой опорной точке можно задавать либо абсолютной красной отметкой (Красная), либо относительной отметкой (Рабочая) – задается относительно черной отметки, либо уклоном относительно базовой точки. При этом динамически изменяются значения в связанных полях диалогового окна (такая "электронная таблица"). Рабочие отметки могут быть как отрицательными (выемка), так и положительными (насыпь) или равняться нулю. Для изменения направления уклона следует указать необходимое значение уклона со знаком минус.
Затем опорная точка и уклоноуказатель отрисовываются на чертеже.
ПРИМЕЧАНИЕ. Если одна из опорных точек будет вставлена не на пересечении осей дорог или не в середине дугового сегмента дороги, то уклоноуказатель будет вставлен строго посредине линии между базовой и новой опорными точками и будет иметь направление в соответствии с красными отметками этих опорных точек.
