Позволяет сопрягать – скруглить заданным радиусом не только примитивы, но и геоны – объекты GeoniCS (границы, структурные линии, подпорные стенки и т.п.).
Работает аналогично команде _fillet.
Применяется часто при решении проездов структурными линиями.
Сопрягающая дуга присоединяется к первому выбранному примитиву.
При сопряжении удобно указывать простановку отметок на концах структурных линий в Установках.
По поводу сопряжения трехмерных отрезков.
Сначала происходит сопряжение дугой в плане, а потом рассчитываются отметки.
В работе: для случая когда прямые пересекаются в реальной точке – т. е. лежат в одной плоскости, именно в этой плоскости будет строиться дуга.
При запуске задачи на экран выводится диалоговое окно:
По флажку "Использовать параметры 1-го примитива" имя слоя и цвет сопряжения определяются после указания на первый примитив.
По флажку "Использовать заданные параметры" имя слоя и цвет сопряжения настраиваются пользователем.
Кнопки "-" и "+" позволяют задать необходимый радиус сопряжения путем вычитания или добавления, соответственно, приращения к существующему радиусу.
После нажатия кнопки Да в командной строке появляется запрос на указание первого примитива, а затем и второго. В ходе сопряжения можно менять радиус и приращение. Операция сопряжения зациклена.

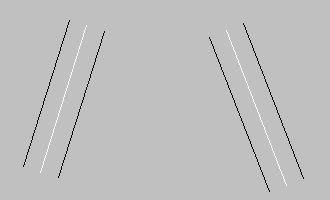

До сопряжения:

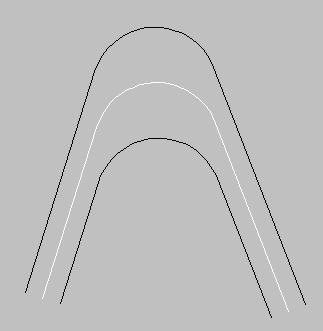

После сопряжения:
