<< Оглавление >> Подпорные стенки и откосы |

|
В качестве разделительных линий можно указать и линии подпорных стенок и откосов. Если этих объектов в чертеже нет, то в ответ на этот запрос нужно нажать пустой ввод.
На запрос указать подпорные стенки могут быть указаны следующие примитивы:
• полилиния,
• 3D полилиния,
• геолиния – 3D полилиния с дугами,
• линейный топознак – тополиния,
• геон структурная линия поверхности,
• геон граница поверхности.
На запрос указать откосы могут быть указаны следующие примитивы:
• полилиния,
• 3D полилиния,
• геолиния – 3D полилиния с дугами,
• линейный топознак – тополиния,
• геон структурная линия поверхности,
• геон граница поверхности,
• геон знак откоса,
• геон 3D откос: при его указании автоматически получает из него бровку и линию выхода, по которым обрезает квадраты.

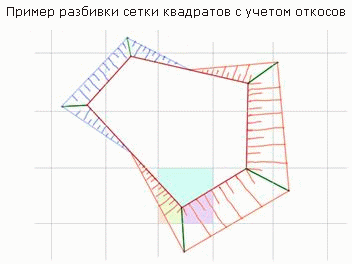

Внимание! Откосы или подпорные стенки не могут находиться ВНУТРИ квадрата, т. е. сетка должна быть мельче. Иначе объем внутри откоса считается отдельно, а внутри квадрата уже учитывается объем внутри откоса (т. е. его придется вручную вычесть).
Некоторые рекомендации:
С помощью команды Утилиты>Редактор контуров>Прополка полилиний добавьте точки в линии откосов, у которых большие линейные сегменты, с соответствующим шагом для большей регулярности точек. Чтобы не было, допустим, что у самой внешней линии точки расставлены достаточно густо, а у внутренних линий – редко.
