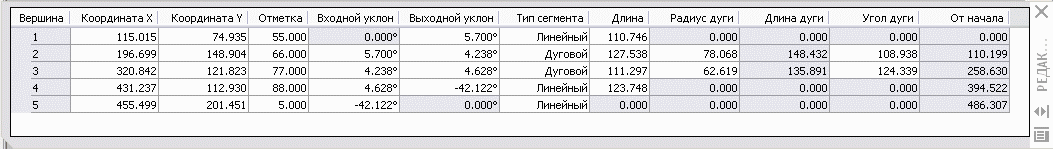

Окно является немодальным (висячим) на палетке. В нем отражаются изменения контура, например, при редактировании ручками.
Координаты можно редактировать в окне и визуально на экране.
Точность координат определяется стандартно – системной переменной luprec.
Выбор определенных вершин (строк) позволяет увидеть на экране помеченные крестиком вершины.
При двойном щелчке на строке – вершина перемещается в центр экрана, текущий масштаб сохраняется.
По любому из столбцов можно сортировать.

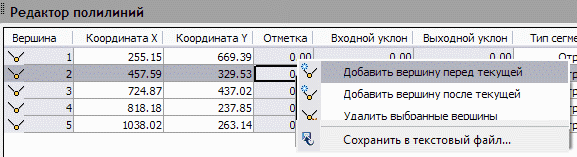

По щелчку правой кнопки можно Выбрать несколько и редактировать, например, поле "отметка низа".
При повторном вызове табличного редактора контуров для уже добавленного примитива палетка, соответствующая этому примитиву, становится активной.
При переключении палеток в табличном редакторе подсвечивается соответствующий ей примитив.
В табличном редакторе контуров исправлена ошибка: при выходе не очищались закладки списков точек примитивов.
Можно сохранить в текстовый файл выбранные строки. Первой строкой будут записаны названия столбцов.
По кнопке Отмена – всё отменяется.
Операции -
если выбрана ровно одна вершина – операция выполняется для нее, и происходит возврат в редактор;
если выбора нет или выбрано несколько вершин – всё сводится к единичным операциям, описанным выше.
Можно менять в чертеже – изменения сразу происходят в памяти.
Можно редактировать бровки существующего и проектного откосов.
В работе: можно будет менять тип сегмента: дуга – отрезок и наоборот (указывая радиус или точку дуги).
При закрытии окна все СЛ закрываются.
