Редактирование
|
<< Оглавление >> Редактирование |

|
Созданный откос можно редактировать.

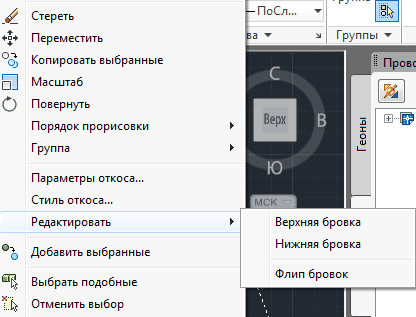

Можно редактировать вершины бровок с помощью редактора элементов (вызов из контекстного меню). При редактировании можно поменять бровки местами (Флип бровок).

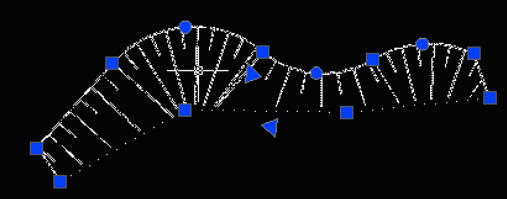

При выборе на бровках возникают ручки. С помощью треугольных ручек (верхней или нижней) можно переносить верхнюю или нижнюю бровку соответственно на некоторое расстояние. При любом изменении положения ручек откос перерисовывается.

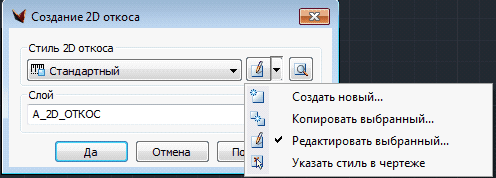

Изменение свойств (параметров) откоса через контекстное меню:
•
Можно изменить стиль и слой и нажать Применить (без выхода из диалога) или Да.
Геон 2D откос (знак откоса) можно перемещать стандартными средствами.
В текущем чертеже геон Знак откоса можно копировать стандартной командой _copy (НО НЕ ЧЕРЕЗ БУФЕР!).
Для переноса в другой чертеж необходимо преобразовать геон Знак откоса в блок (см.) (к сожалению, геон скопировать нельзя).
Откос может быть экранирован с помощью встроенного примитива "заплата" (wipeout). Таким образом он будет находиться над горизонталями, они как бы "не будут" проходить по нему.

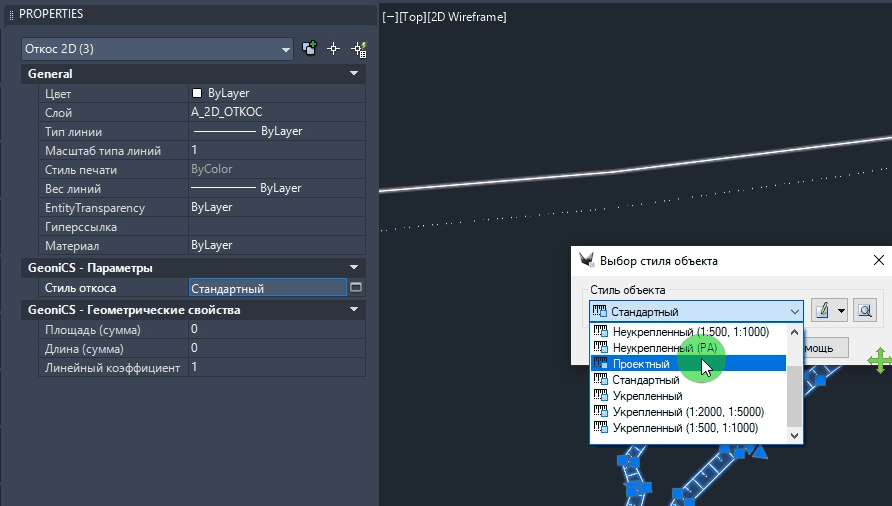

Стиль выбранных откосов можно редактировать с помощью стандартного окна свойств:
Геон Откос можно преобразовать в модель или изображение.
