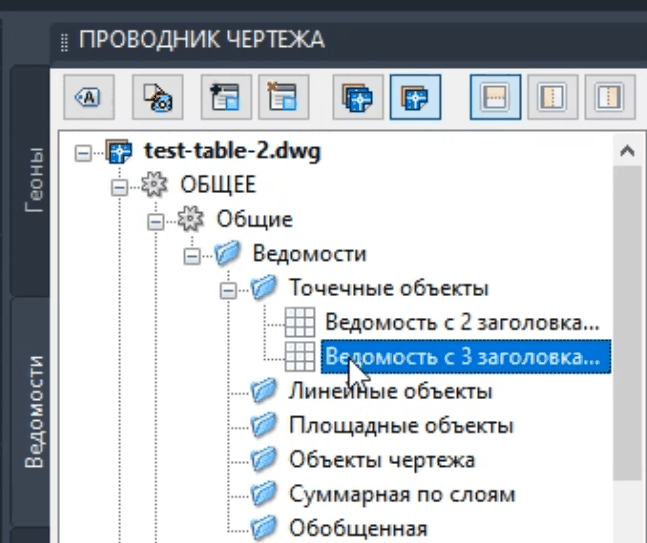

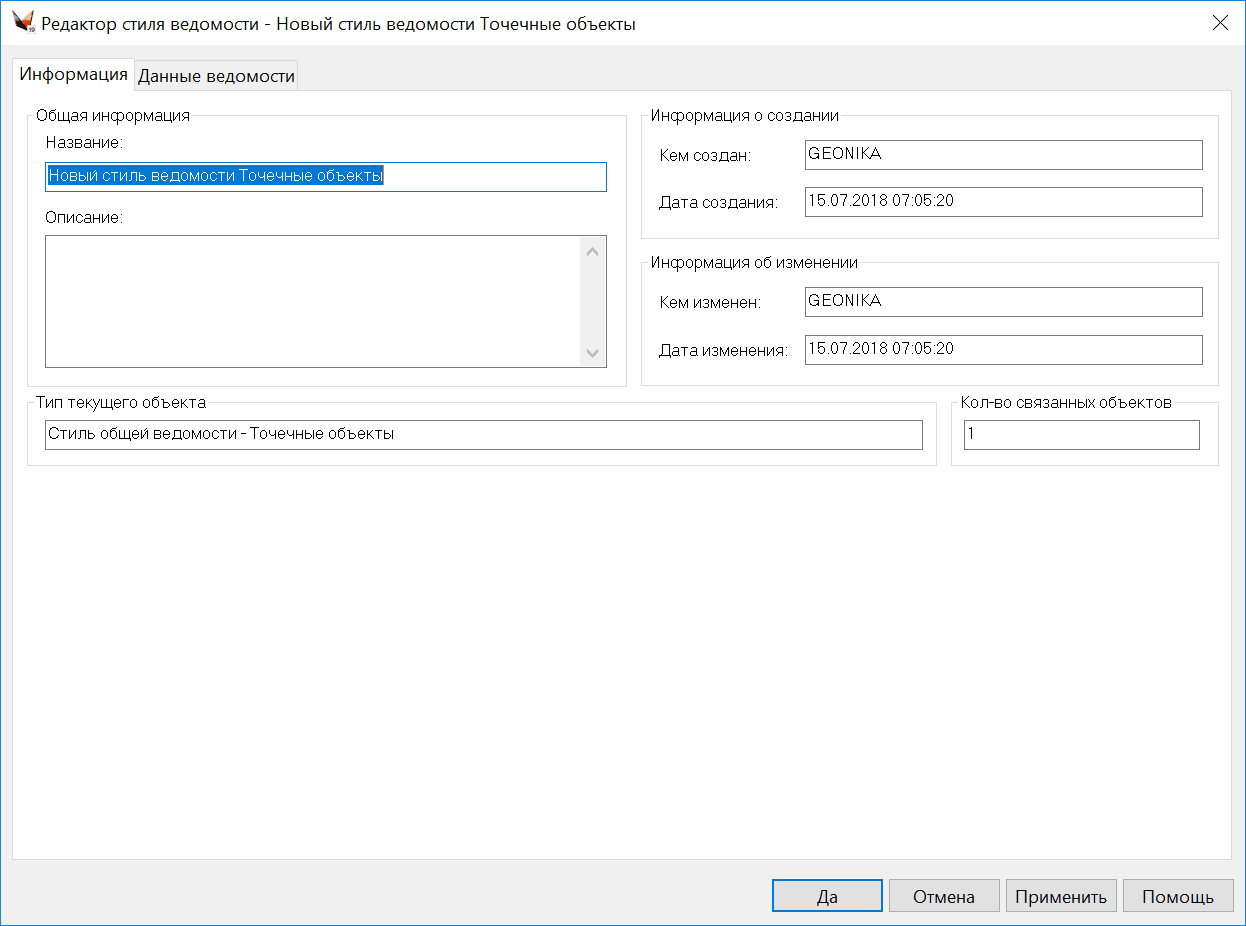

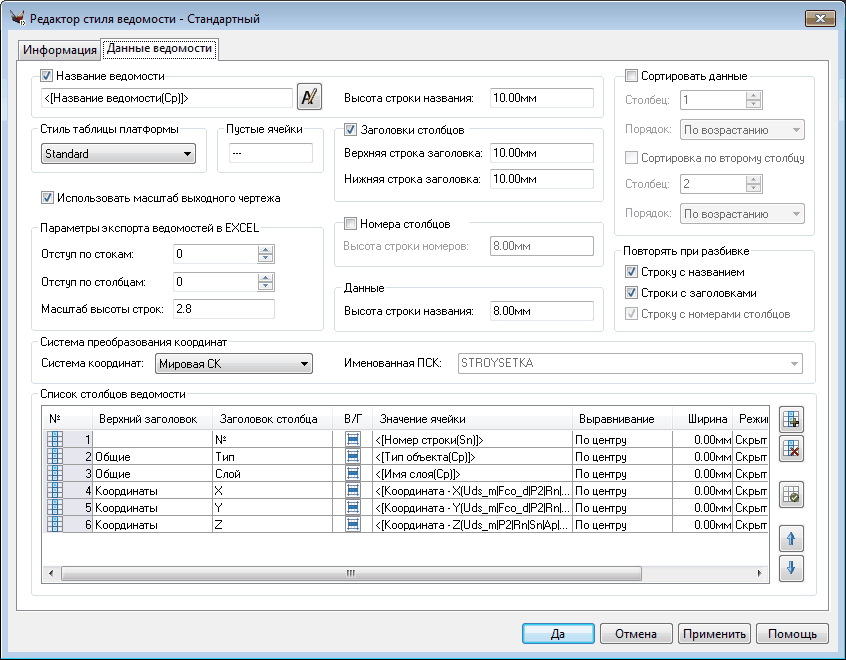

Для ведомостей в Проводнике чертежа во вкладке  Установки задаются стили:

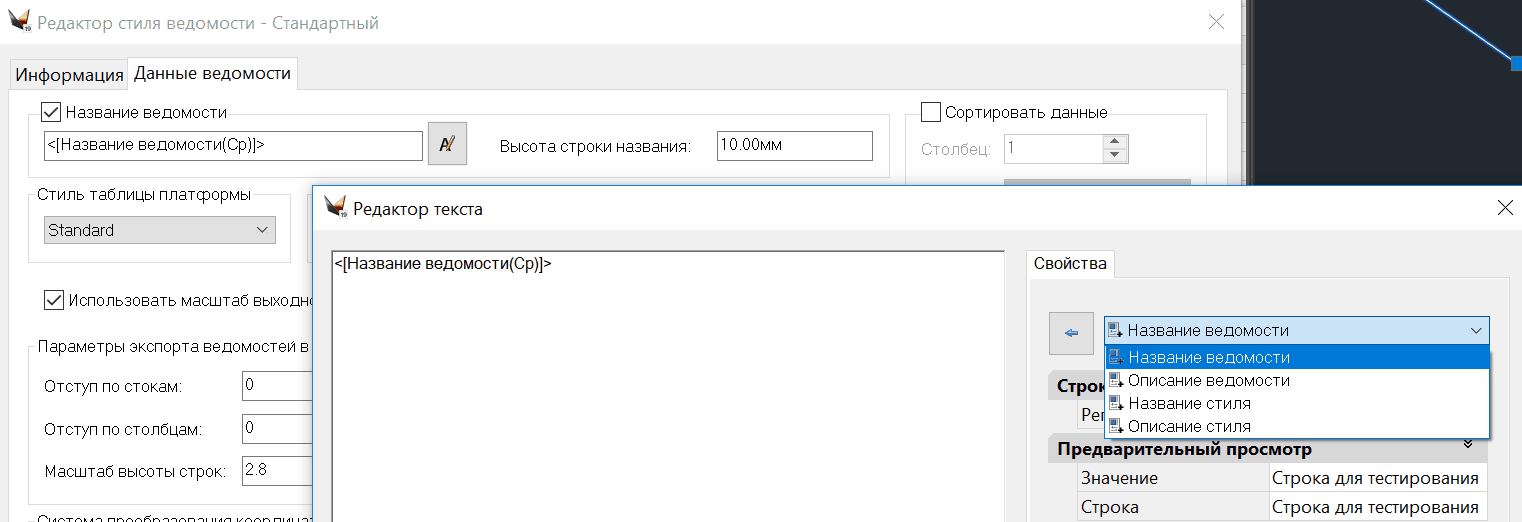

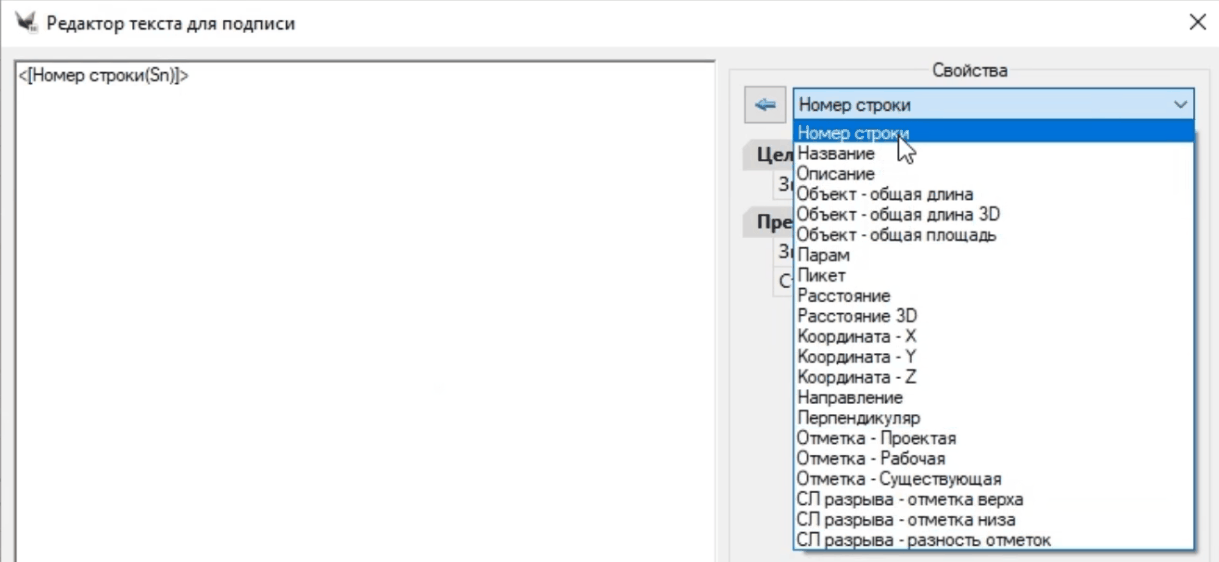

В Названии можно использовать информационные поля:

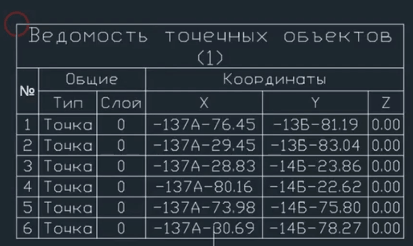

Координаты можно выводить в разном формате, например, в координатах стройсетки:

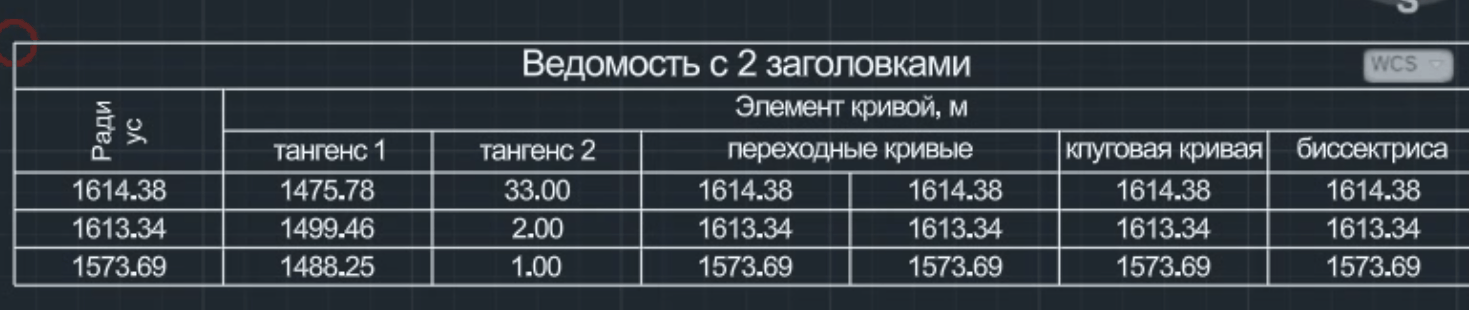

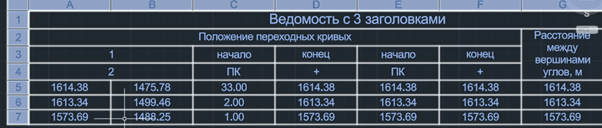

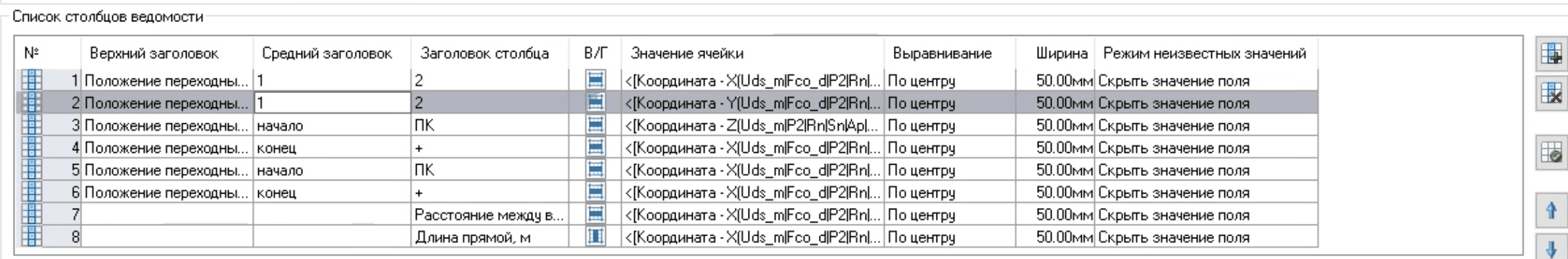

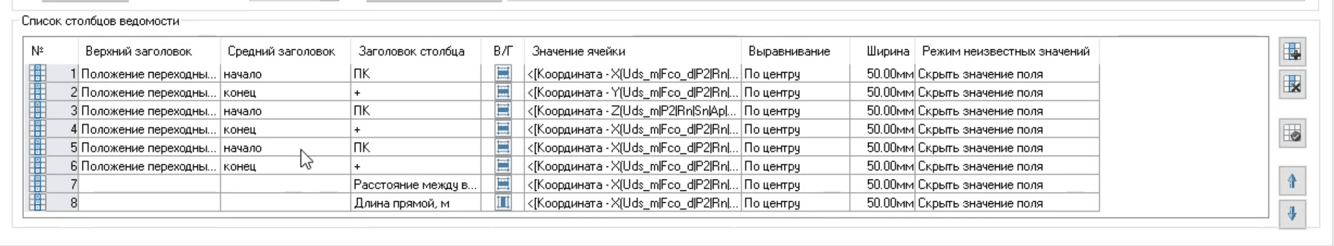

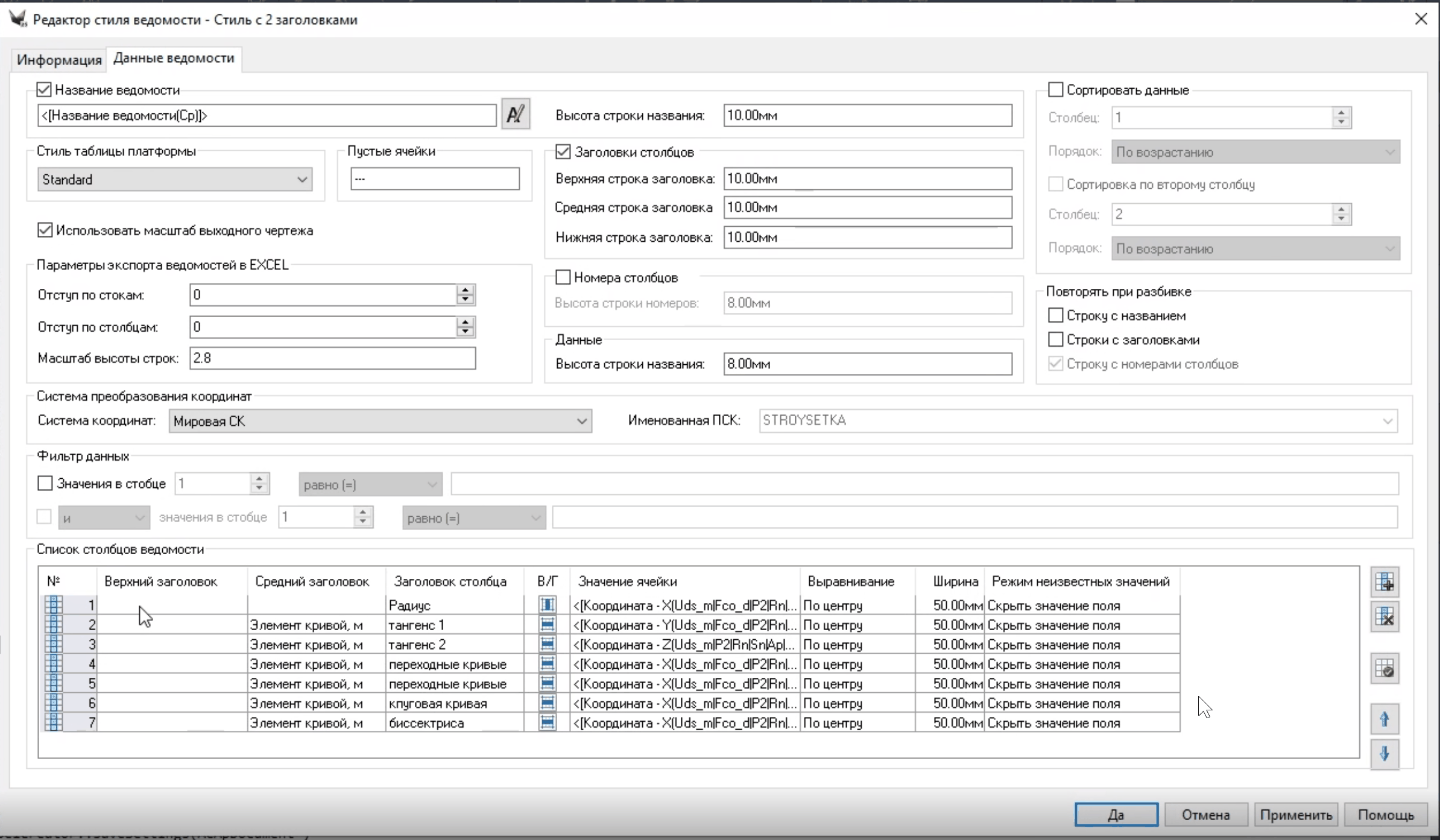

Двухуровневые (двухстрочные) заголовки столбцов



Если верхний заголовок не задан, то они совмещены по вертикали.

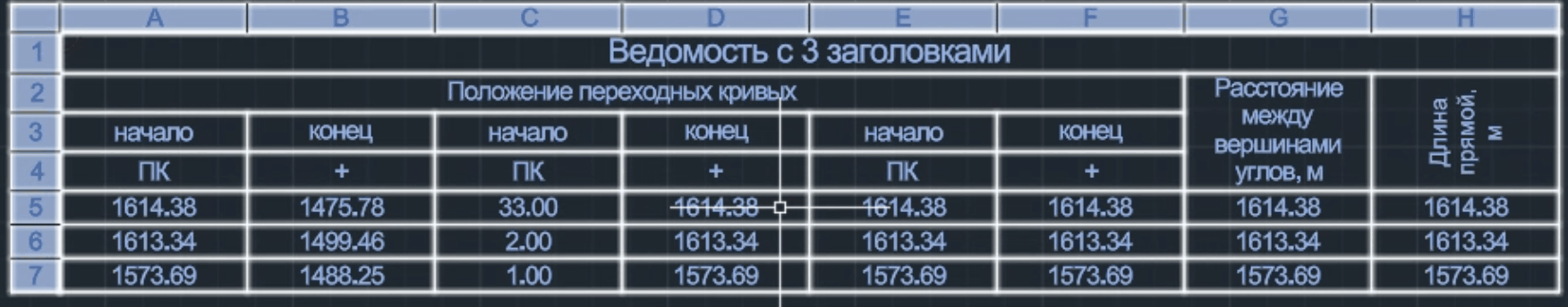

Одинаковые верхние совмещены по горизонтали.

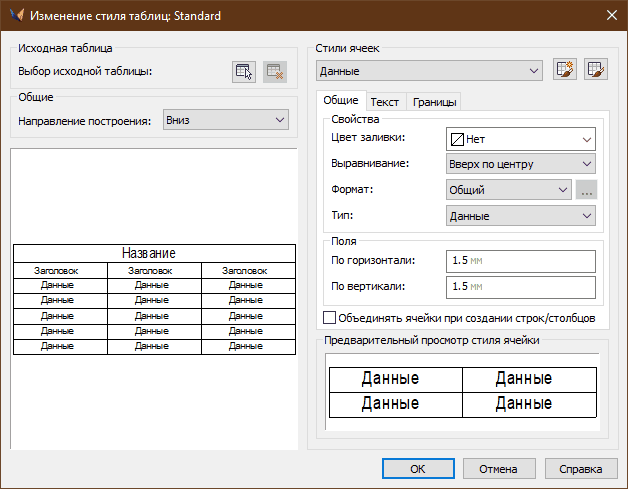

Стиль таблицы платформы - стиль, позволяющий настроить визуальное представление таблицы (ячейки, шрифты и т.д.).



Обозначение пустых ячеек, если нет значения: ----



Дополнительно можно включить столбец номеров столбцов.



Дополнительно некоторые ведомости можно сортировать: указывается номер столбца и порядок сортировки - по убыванию или возрастанию. Также можно задать вторичную сортировку по другому столбцу.

Примечение. Если сущности ведомости должны идти строго по порядку (а значит есть столбцы, которые можно сдвинуть вниз наполовину), то такие ведомости не могут сортироваться.



В/Г - надпись заголовков вертикально/горизонтально - переключается щелчком, видно визуально.

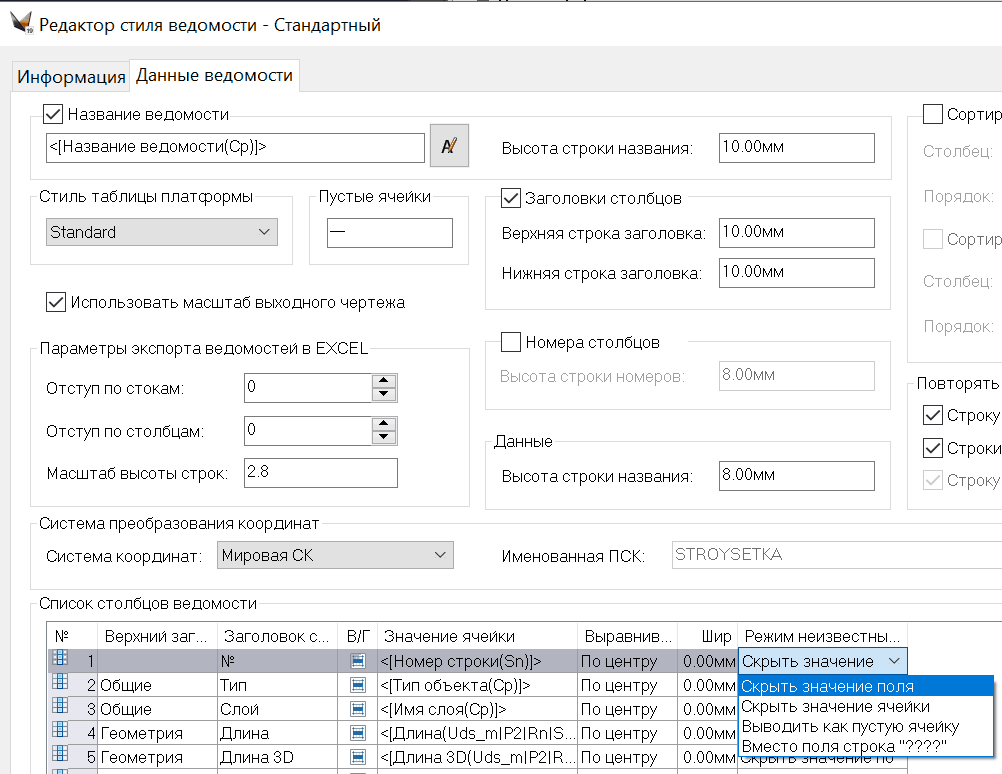

Значение ячейки:

есть список информационных полей (поле Номер строки есть всегда):

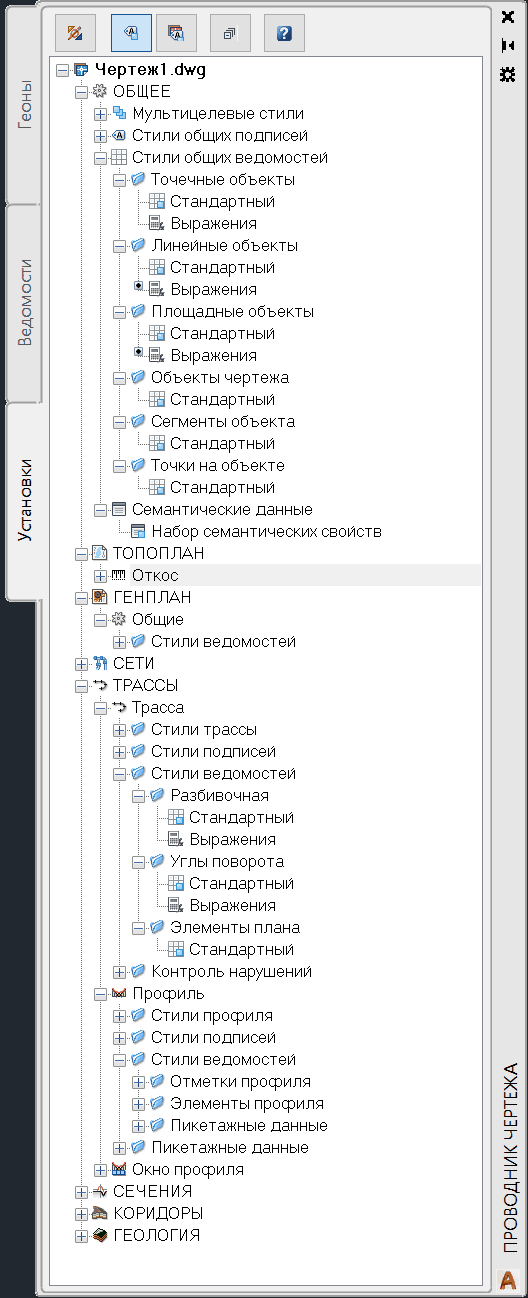

Если в Проводнике чертежа у стиля ведомости есть Выражения - значит у данной ведомости есть свои уникальные для нее информационные поля.

Если строки Выражения нет, то информационные поля такие же, как у соответствующих подписей, и выражения можно создавать там - они появятся в качестве инф. полей в соответствующей ведомости:

Трассы

Разбивочная ведомость

Ведомость углов поворота трассы

Объекты вдоль трассы

Профиль

Ведомость отметок

Ведомость пикетажных данных



Выравнивание: по центру, влево, вправо.



Ширина столбца. Если 0 - ширина подбирается автоматически с учетом заголовков.



Режим неизвестных значений:

Как пустую ячейку - выводится указанный символ (----).

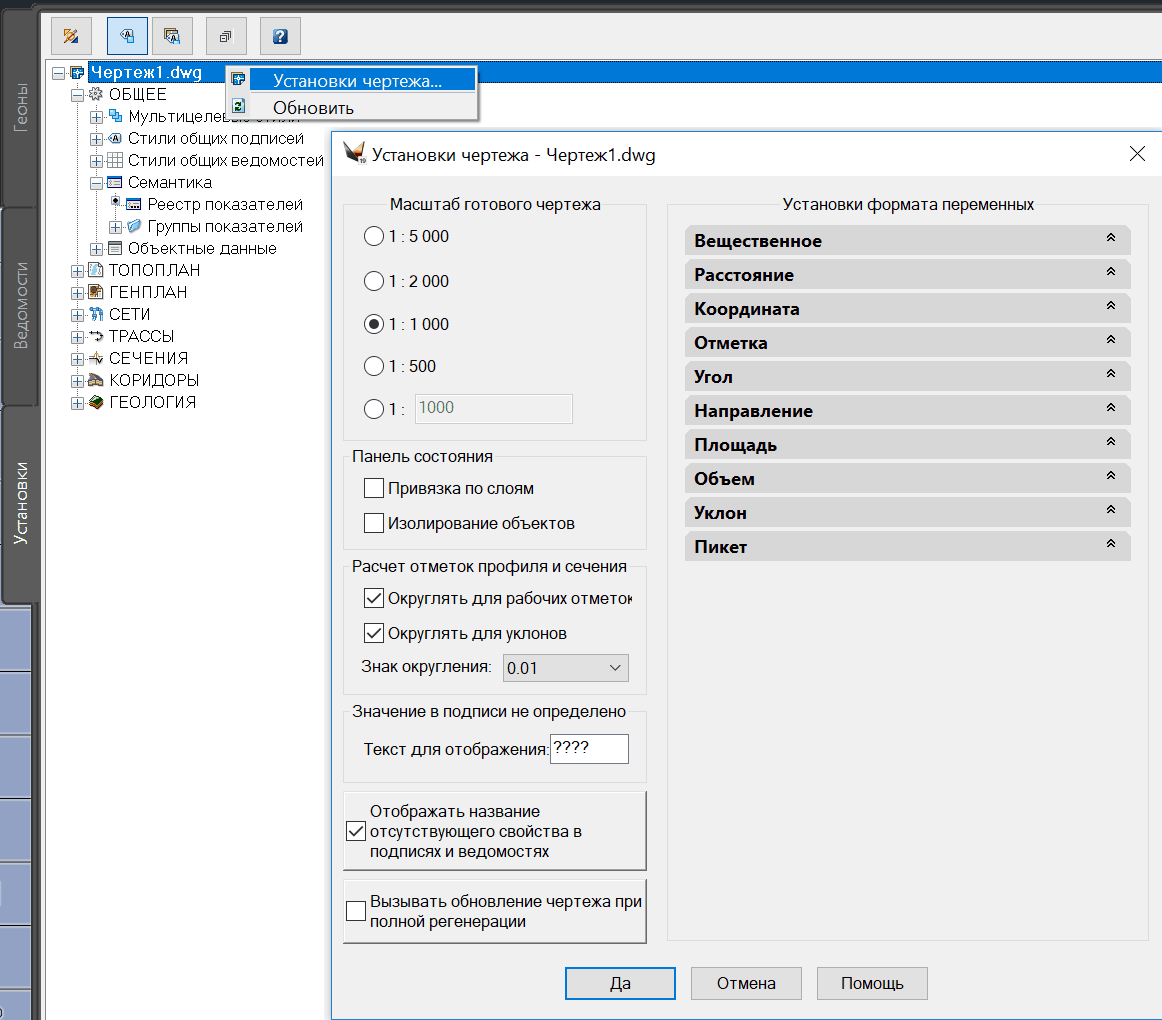

Выводится универсальный символ, заданный в Установках чертежа.





Кнопки справа:

Добавить новый столбец в конец ведомости,

Удалить столбец,

Сбросить содержимое к значению по умолчанию,

Передвинуть текущий стобец (строку в описании) вверх-вниз.



В общем случае строки таблицы могут представлять разнородные данные.

Например: прямую, кривую и клотоиду. Соответственно, столбцы фактически будут содержать разнородные данные.



Строка - Переменное число элементов.

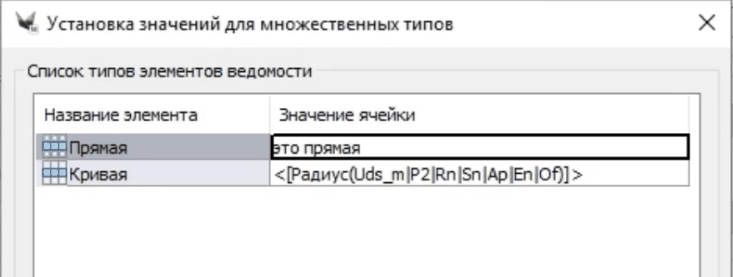

Далее для каждого типа элемента задается:

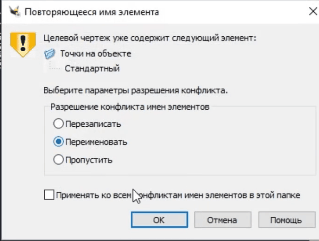

Стили ведомостей можно передать в другой чертеж - перетянуть в Проводнике чертежа стиль на другой чертеж.

(Выражения надо ввести заново.)





О высоте текста (шрифта).

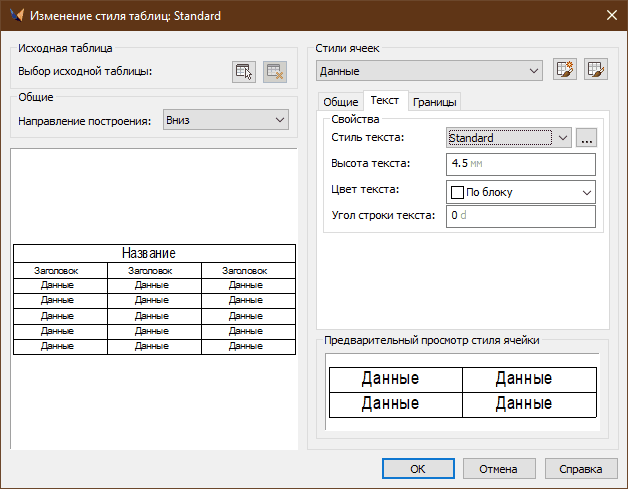

Приложение использует стандартные таблицы платформы.

Поэтому можно настроить там:
