Конвертация объектов

Previous pageReturn to chapter overviewNext page
clip1206

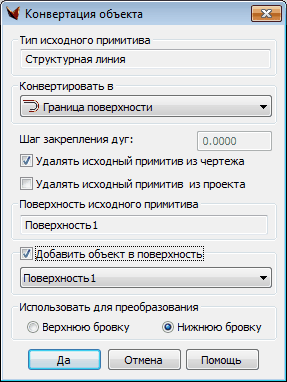

Для конвертации следует указать тип объекта и нажать кнопку «Да».

Дополнительно можно удалить исходный объект или добавить  конвертируемый объект в поверхность.

Если исходный объект является линией разрыва, то для конвертирования можно выбрать верхнюю или нижнюю бровку.

Если происходит конвертация из объекта, содержащего дуги, в 3D полилинию, которая не содержит дуг, то пользователю необходимо задать параметр – «Шаг закрепления дуг». Положительное значение – шаг по длине дуги, отрицательный – по высоте хорды.

Примечание: не все объекты можно конвертировать – для неконвертируемых объектов данная функция будет недоступна.
