Редактор подписей трассы

Previous pageReturn to chapter overviewNext page

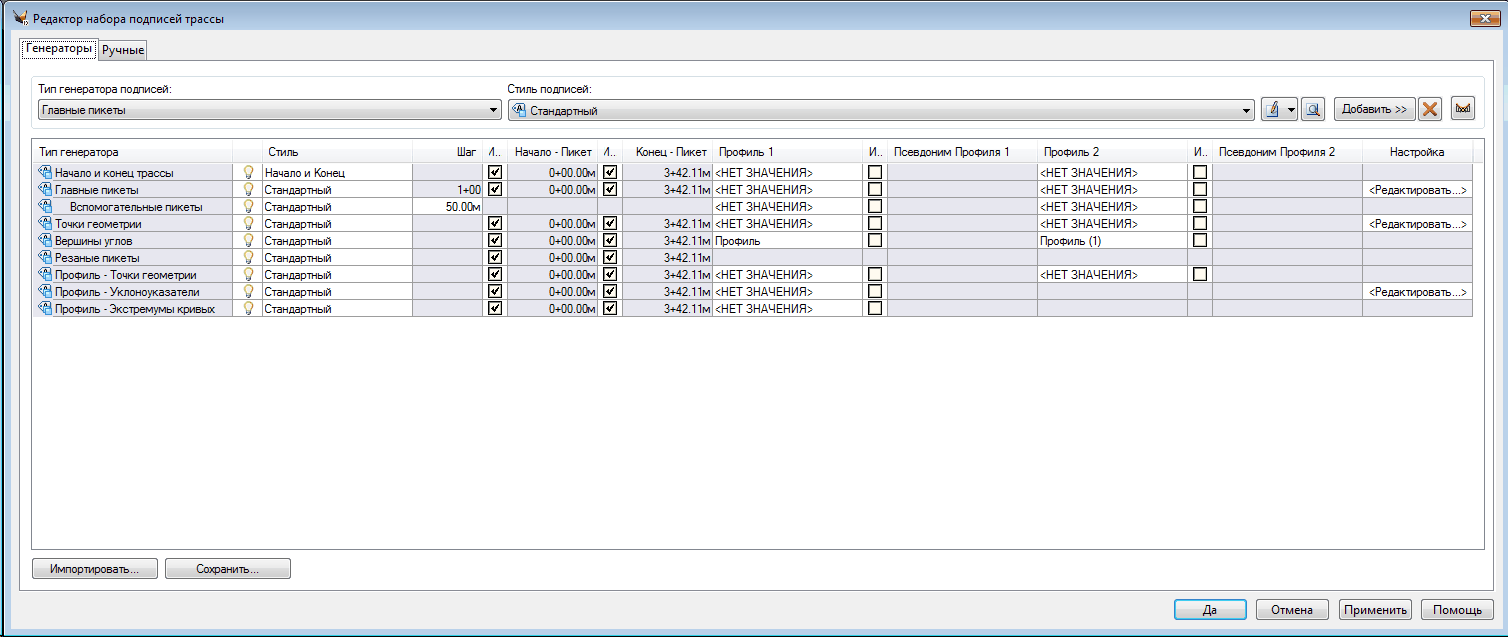

Все подписи трассы можно отредактировать в специальном редакторе. Он вызывается из контекстного меню трассы, команда Подписи трассы…

clip1071
clip2129

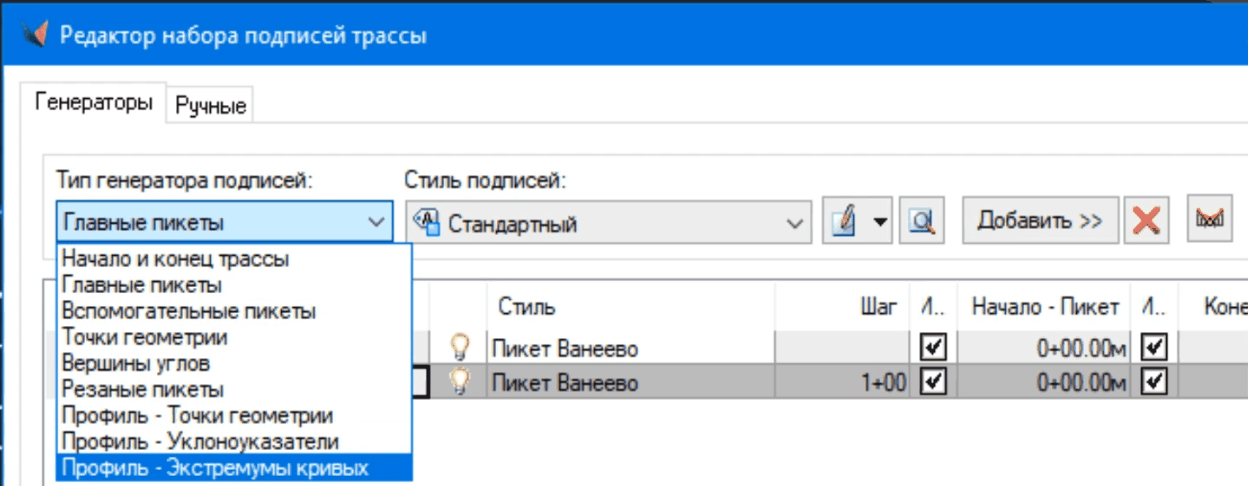

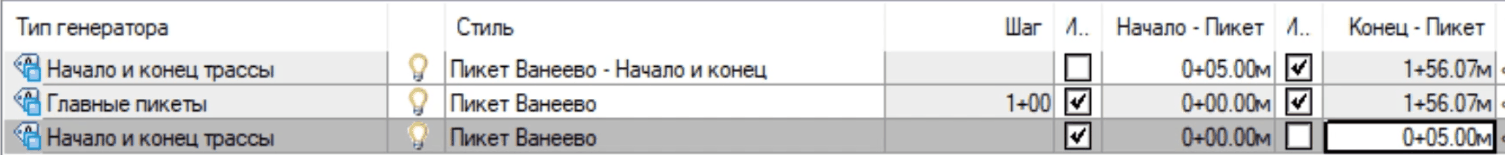

Примечание. Можно по–разному стилизовать начальный и конечный пикеты, задав начало и конец и разные стили.

clip2132

Подписи разделены на генераторы (см. Подписать автоматически) и ручные (см. Подписать вручную).

На вкладке Генераторы отображаются генерируемые подписи всех типов. Подписи можно добавить, удалить, отредактировать свойства, выполнить дополнительную настройку. Также можно задать значения псевдонимам профилей.

Отредактированный на этой вкладке набор подписей можно сохранить в отдельный набор в чертеже (кнопка Сохранить). Кнопка Импортировать позволяет загрузить в список другой набор подписей из чертежа.

clip1072
clip2384

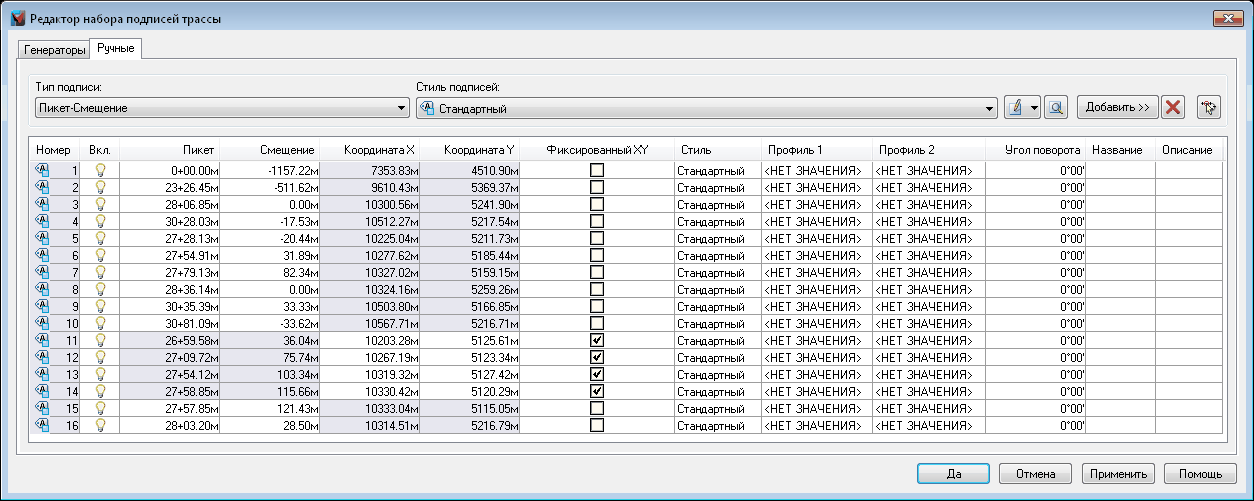

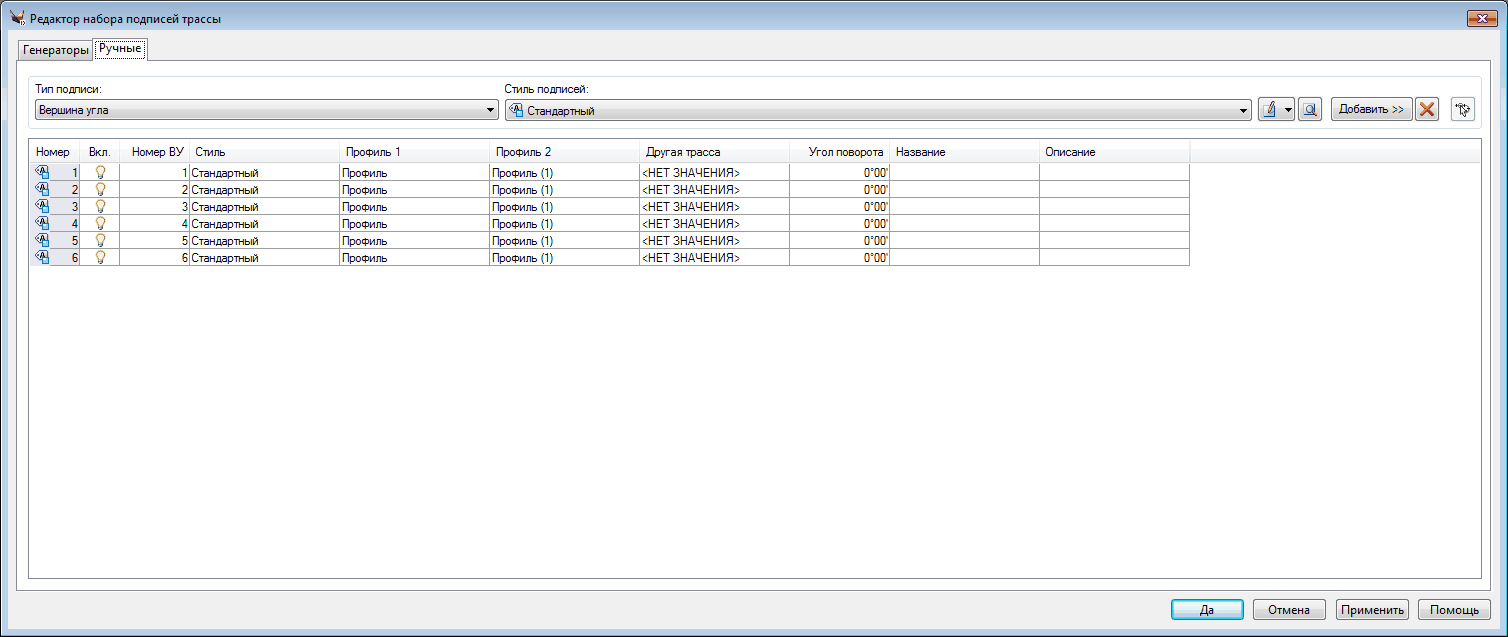

На вкладке Ручные выводятся ручные подписи. Обычно их удобнее создавать с помощью отдельной команды Подписать трассу, здесь же можно просмотреть их список, включить/отключить отдельные подписи и отредактировать некоторые их параметры. Но добавление/удаление подписей здесь также поддерживаются.

Список подписей, в отличие от вкладки Генераторы, выводится по каждому типу подписей отдельно.
