Подписывание может быть автоматическим (с помощью генератора) и ручным. Автоматические подписи оттягивать нельзя, ручные – можно.

Для подписи Точки геометрии имеются настройки генератора. Это позволяет подписать различные переходы “прямые – кривые – переходные кривые” разным стилем автоматически, а не только вручную.

Имеются типы подписей для отображения в плане информации по профилю:

Профиль – Точка геометрии (генерируются в точках геометрии, т. е. на точках перехода с прямой на кривую или в точках излома, если кривая не вписана);

Профиль - Уклоноуказатель (генерируются в вершинах профиля, позволяют вывести всю информацию по вершине и вписанной в нее кривой).

Имеется также тип подписи Излом.

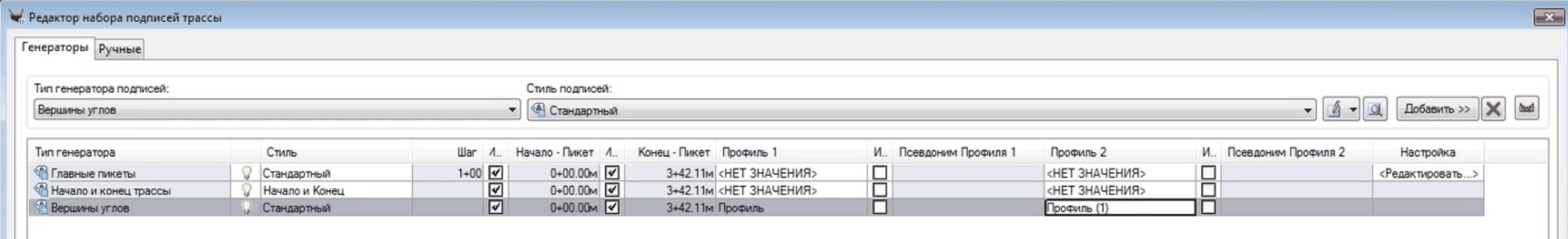

Для того чтобы у подписей плана (созданных генератором) выводились отметки профиля, нужно задать профиль здесь:

(а для подсказок здесь: Свойства трассы)

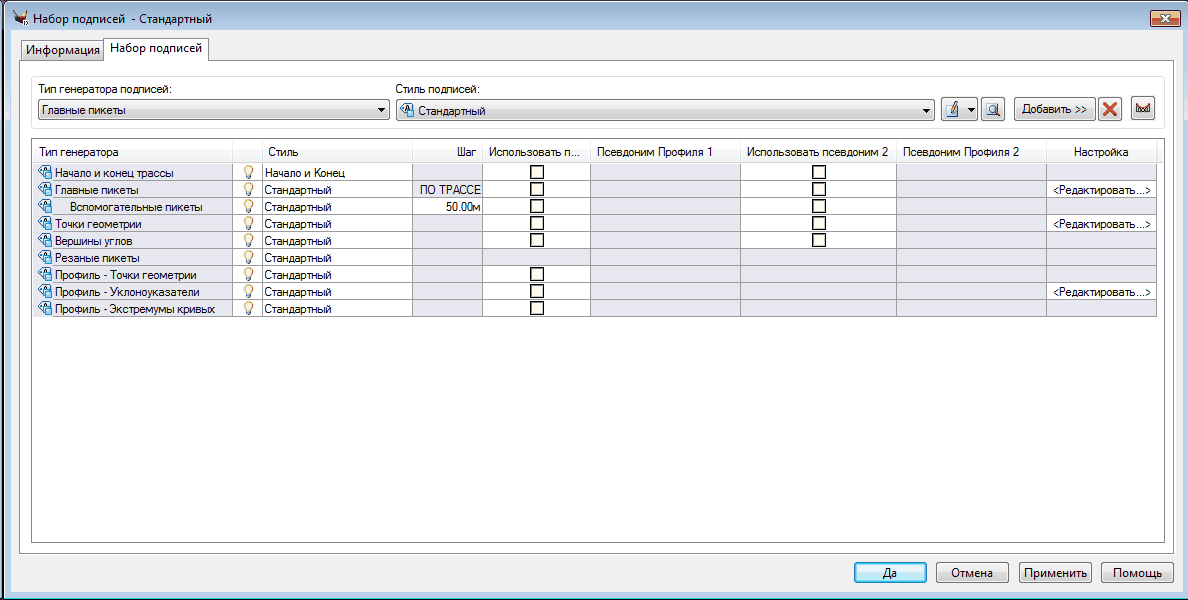

Набор подписей можно сохранять в чертеже и в дальнейшем импортировать и модифицировать. Наборы подписей можно указывать при вставке трассы в чертеж. Наборы подписей можно также создавать и редактировать в Проводнике чертежа.

Генератор Профиль - Точки геометрии генерирует подписи в точках геометрии профиля, а Профиль - Уклоноуказатели – в вершинах профиля.

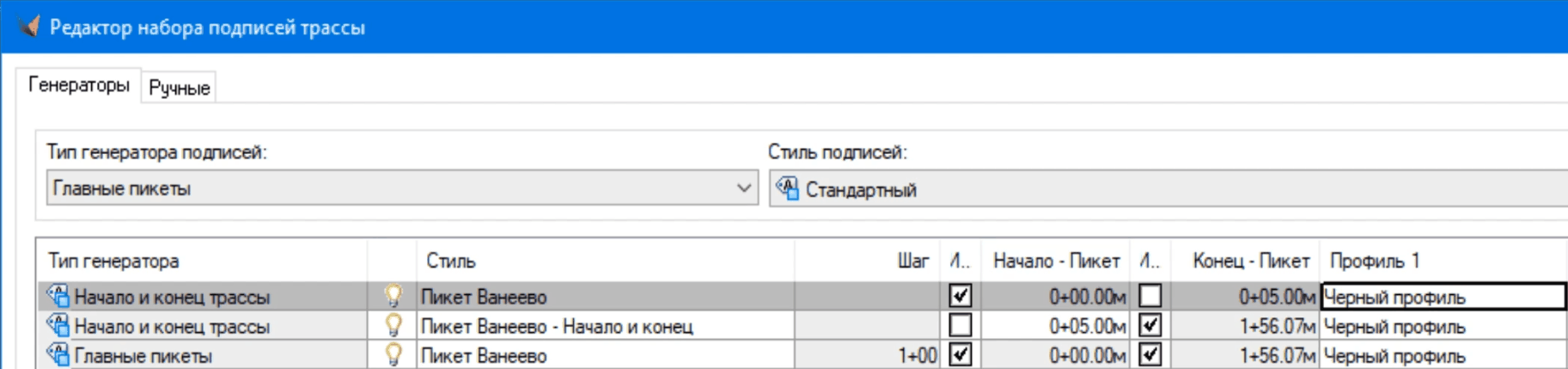

Для некоторых генераторов имеется возможность задавать профили (через псевдонимы) – для профилей, вставленных в чертеж.

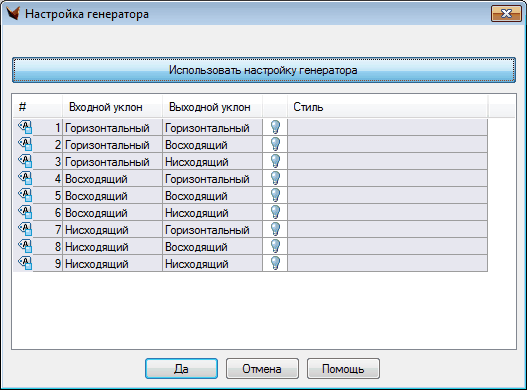

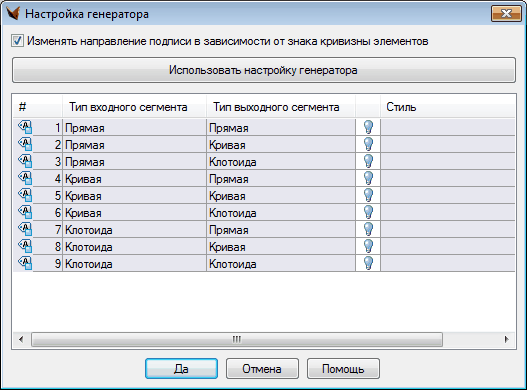

Настройка генератора задает определенный стиль для каждого вида перехода. Использование настройки можно отключить – при этом берется стандартный стиль.

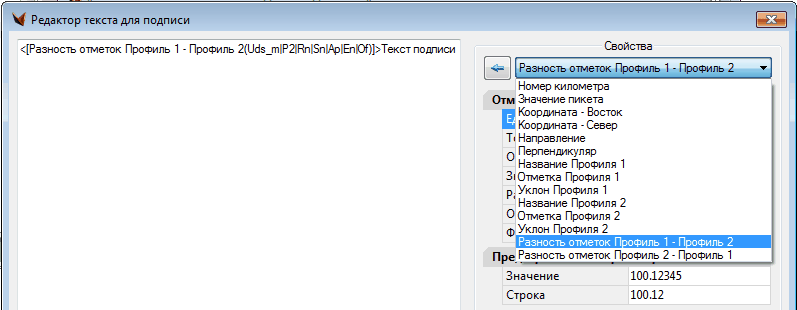

В компоновщике подписей при подписывании трассы можно задать различные информационные поля

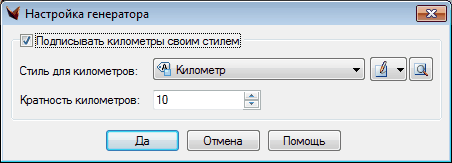

Для генератора Главные пикеты можно в настройке генератора задать отдельное отображение километров:

Кратность километров следует менять, если шаг пикетажа не равен 100 м. В этом случае здесь нужно указать, сколько пикетов входит в 1 км.
