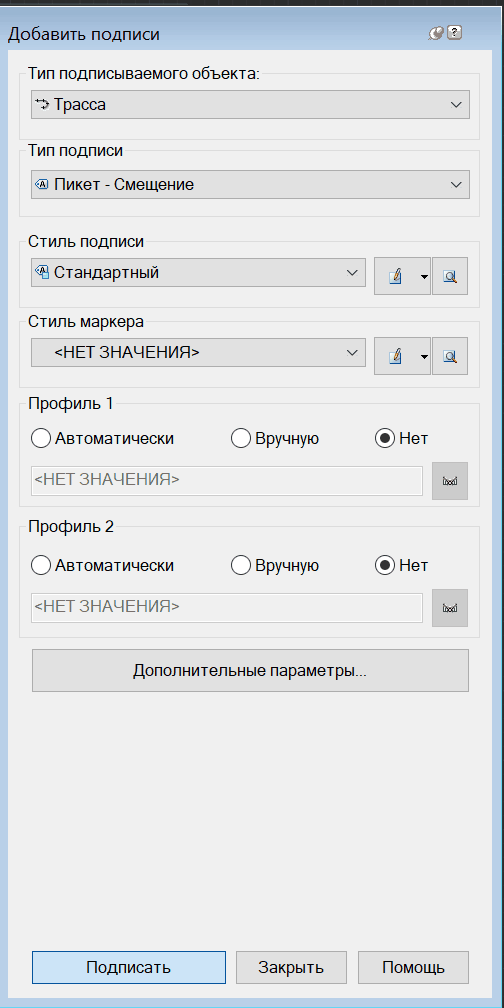

Команда "Подписать трассу" позволяет вручную создать подписи в указанных пользователем точках трассы. Важно, что в отличие от подписей, созданных генератором, при изменении Трассы, например, добавлении новых вершин, НЕ ВОЗНИКНУТ автоматически новые подписи. Зато подписи, созданные вручную, МОЖНО ОТТЯГИВАТЬ,  опять же - в отличие от созданных генератором.

Такие подписи имеют название, описание; для отдельных типов подписей можно задать также один или два профиля или другую трассу, информация из которых используется в подписи. Например, отметку, уклон или разность отметок профилей в точке подписи.

У ряда подписей (Пикет-Смещение, Вершина угла) имеется возможность задать точку выноски, что позволяет оформить координатную сетку для плана.

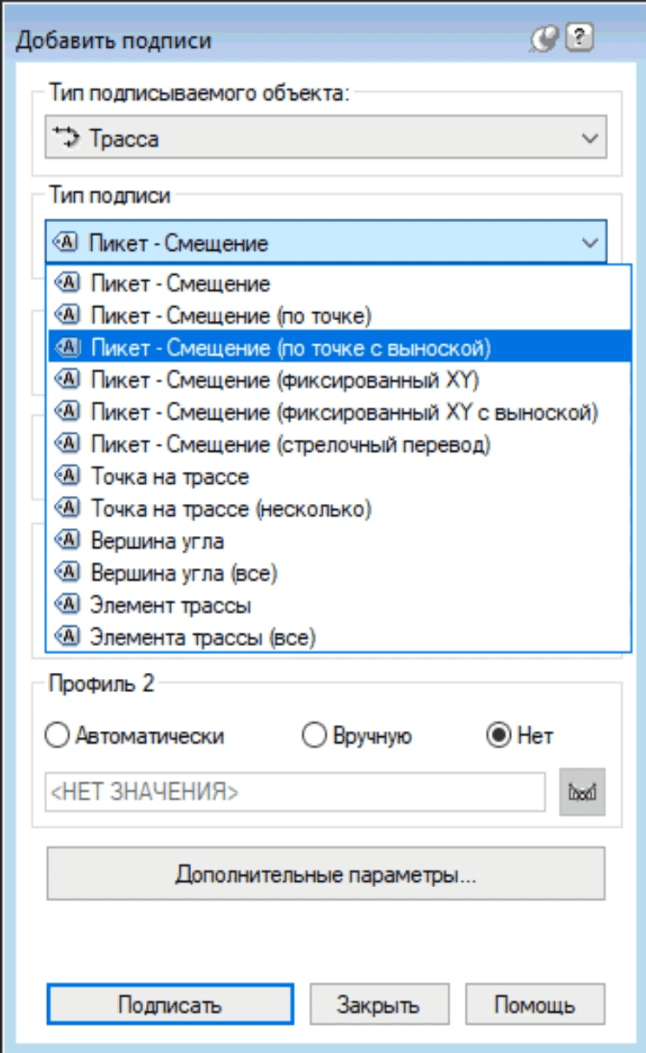

Имеются четыре основные типа подписей (с вариантами указания подписей):

Пикет-смещение,

Точка на трассе,

Вершина угла,

Сегменты трассы.

Кроме того, сразу выбираются варианты задания соответствующих точек.

В зависимости от типа и способа на форме выводятся соответствующие настройки.

Есть команда ручного обновления отметок и уклонов подписи, независимо т флажков автоматического обновления.
