Кнопки редактирования подписей имеются в диалогах вставки и создания трасс.



Для вызова контекстного меню отдельной подписи нужно выбрать эту подпись как объект. Выбрать можно лишь ручные подписи (созданные командой Подписать трассу), но не генерируемые (заданные в редакторе Подписи трассы).

Контекстное меню содержит пункты:

clip0462clip0783

См. Контекстное меню. Выбор подписей

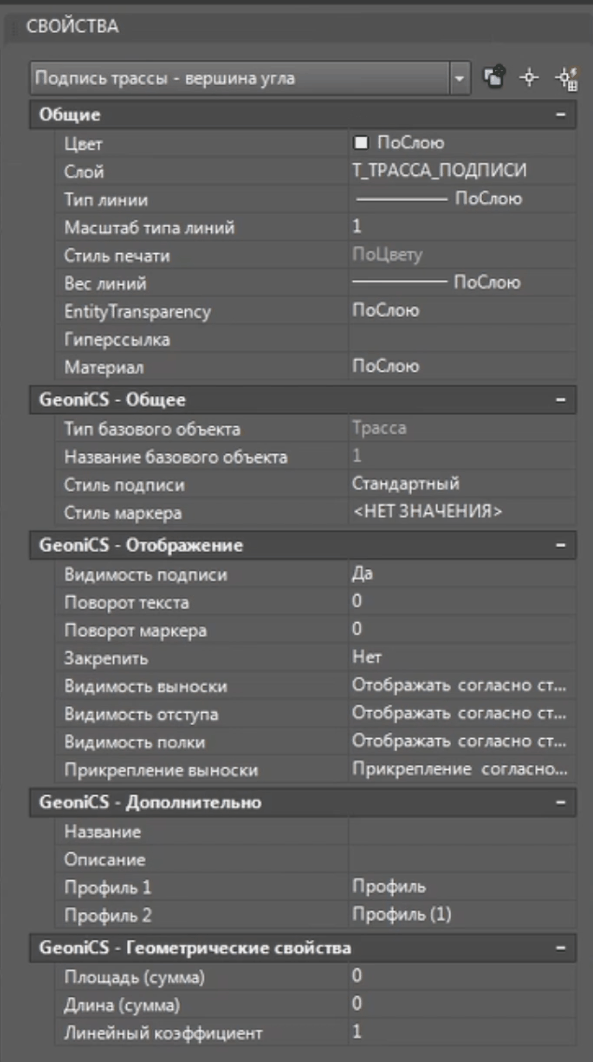

Свойства геона Подпись отображаюся в окне свойств.

clip0455



clip0457

Конкретный список свойств зависит от типа подписей.



Общие свойства:

Базовый объект (геон) - тип геона

Название  - имя геона (например, трассы)

Стиль подписи - стиль (только если выбраты однотипные подписи)

clip0463

В выпадающем списке можно выбрать доступные стили подписей для данного типа подписей. Кроме того в данном диалоге можно Создать новый, Копировать выбранный и редактировать выбранный стиль. Также можно просмотреть детальную информацию о стиле.



Фиксированные координаты X, Y - только для подписи "Пикет-смещение"

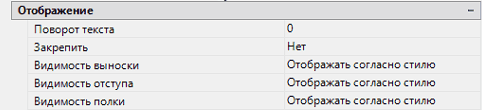

Отображение

Поворот текста

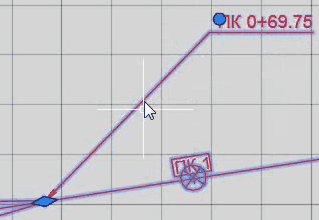

Закрепить оттянутую - для оттянутой. При любом изменении трассы подпись будет находиться в одном положении (куда она оттянута) и соответствующая ручка будет не доступна.

clip0460clip0459

Обратить подпись - перевернуть подпись для типов Точка на трассе, Подпись сегмента - подпись появляется с одной или другой стороны трассы. Нет для подписей в оттянутом состоянии (только для подписей на трассе и если не оттянуты).

Видимость выноски - для оттянутой. -  Отображать согласно стилю, не отображать - гибкий механизм настройки отдельных подписей.

Видимость отступа - для оттянутой.

Видимость полки - для оттянутой.





Дополнительно

Название

Описание

Профиль 1 (нет для подписей примитивов)

Профиль 2 (нет для подписей примитивов)

Другая трасса (для точки на трассе)



Геометрические свойства

Площадь (суммарная)

Длина (суммарная)

Линейный коэффициент

Пикет подписи

Смещение подписи



Здесь можно просматривать и редактировать отдельные свойства.

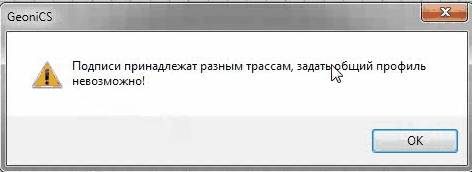

При нескольких выбранных подписях для отображения и редактирования доступны общие свойства, которые осмыслены. Например, если выбрано несколько подписей, принадлежаших разным трассам, то им нельзя задать общий профиль.

clip0461

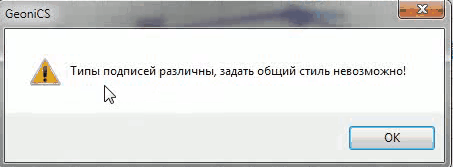

Но разного типа подписям одной трассы такой единый профиль задать можно. Т.е. есть свойства, которым важна принадлежность подписи трассе, а есть свойства, которым важен тип трассы. Например, нельзя задать общий стиль для некоторых разных типов подписей.

clip0458

Зато такой стиль можно задать нескольким подписям одного типа, пусть и разных трасс.



Подписи с помощью ручки можно перемещать.

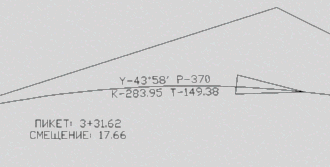

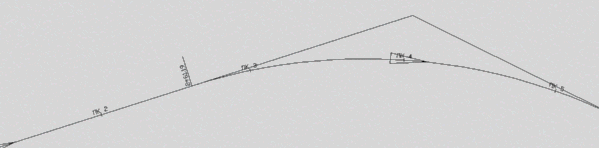

Подписи пикетов, если потянуть штришок, оформляются в виде выноски.

Подпись можно удалить.



Закрепить/открепить - для оттянутой. При любом изменении трассы подпись будет находиться в одном положении (куда она оттянута) и соответствующая ручка будет не доступна.

Сбросить подпись - Вернуть к стандартным значениям: убрать оттяжку, угол поворота, задание стандатрного отображения для выноски и т.п.

Команда Выбрать однотипные выбирает для данной трассы все подписи такого же типа и с таким же стилем, что и у данной подписи. Это может быть полезно, например, для последующего их удаления.
