<< Оглавление >> Объем внутри контура |

|
Для двух построенных поверхностей в проекте можно подсчитать объемы выемки и насыпи внутри заданного контура. Поверхности не обязательно должны быть отрисованы в чертеже.

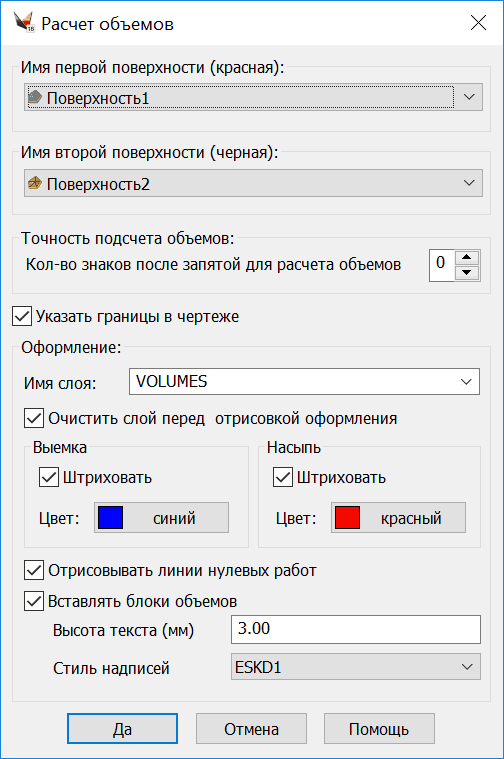

После запуска функции выводится диалоговое окно
Указываем имена поверхностей, задаем имя слоя, включаем флажки штриховки для выемки и насыпи и определяем цвет каждой штриховки.
Параметры:
- Указать границы в чертеже. Если параметр установлен – запрашиваются границы расчета объемов, нет – объемы рассчитываются в границах указанных поверхностей.
- Отрисовывать линии нулевых работ.
- Вставлять блоки объемов. Имеется возможность задать высоту текста и стиль.

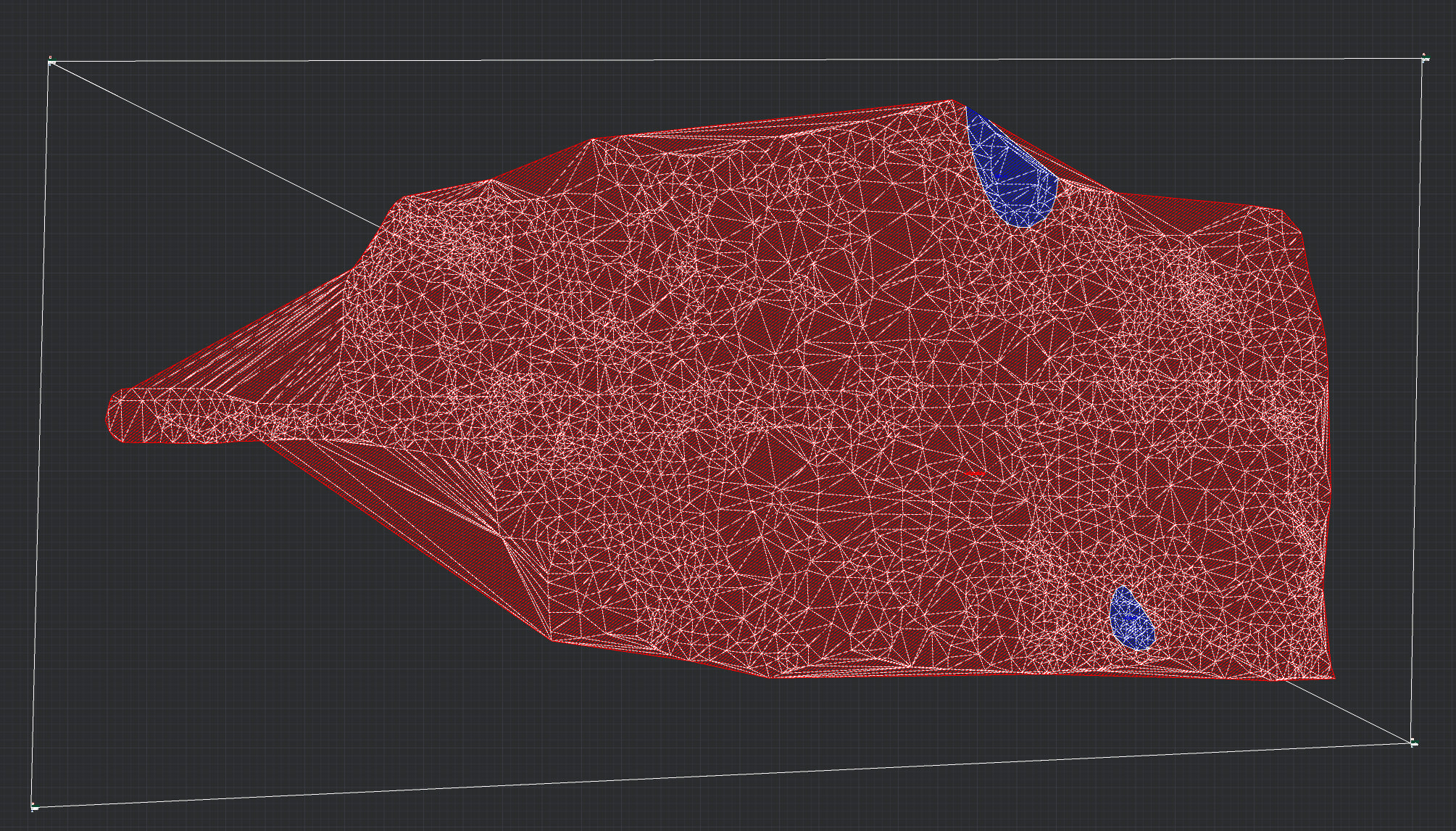

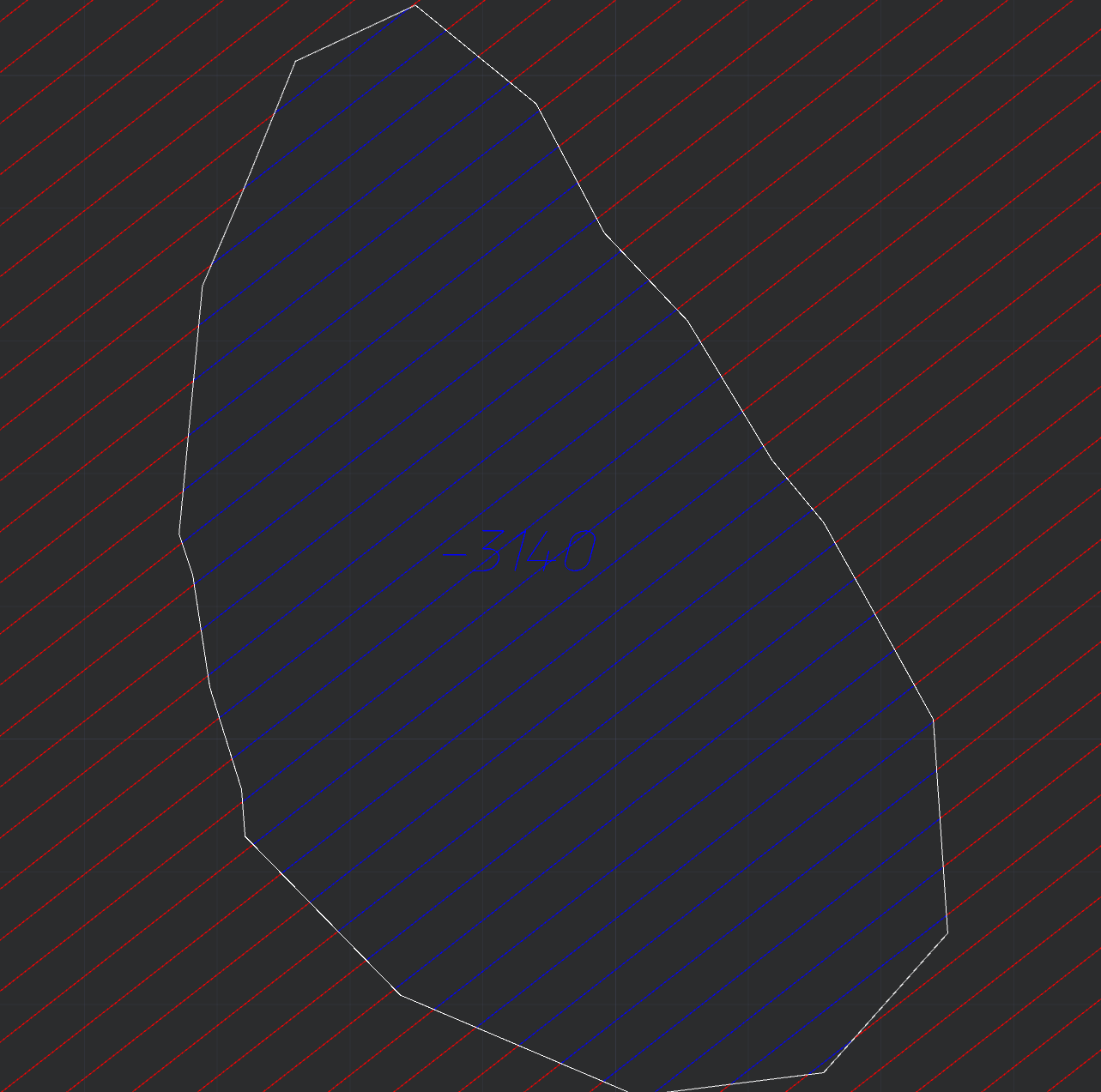

После выполнения команды получаем заштрихованные области внутри указанного контура.

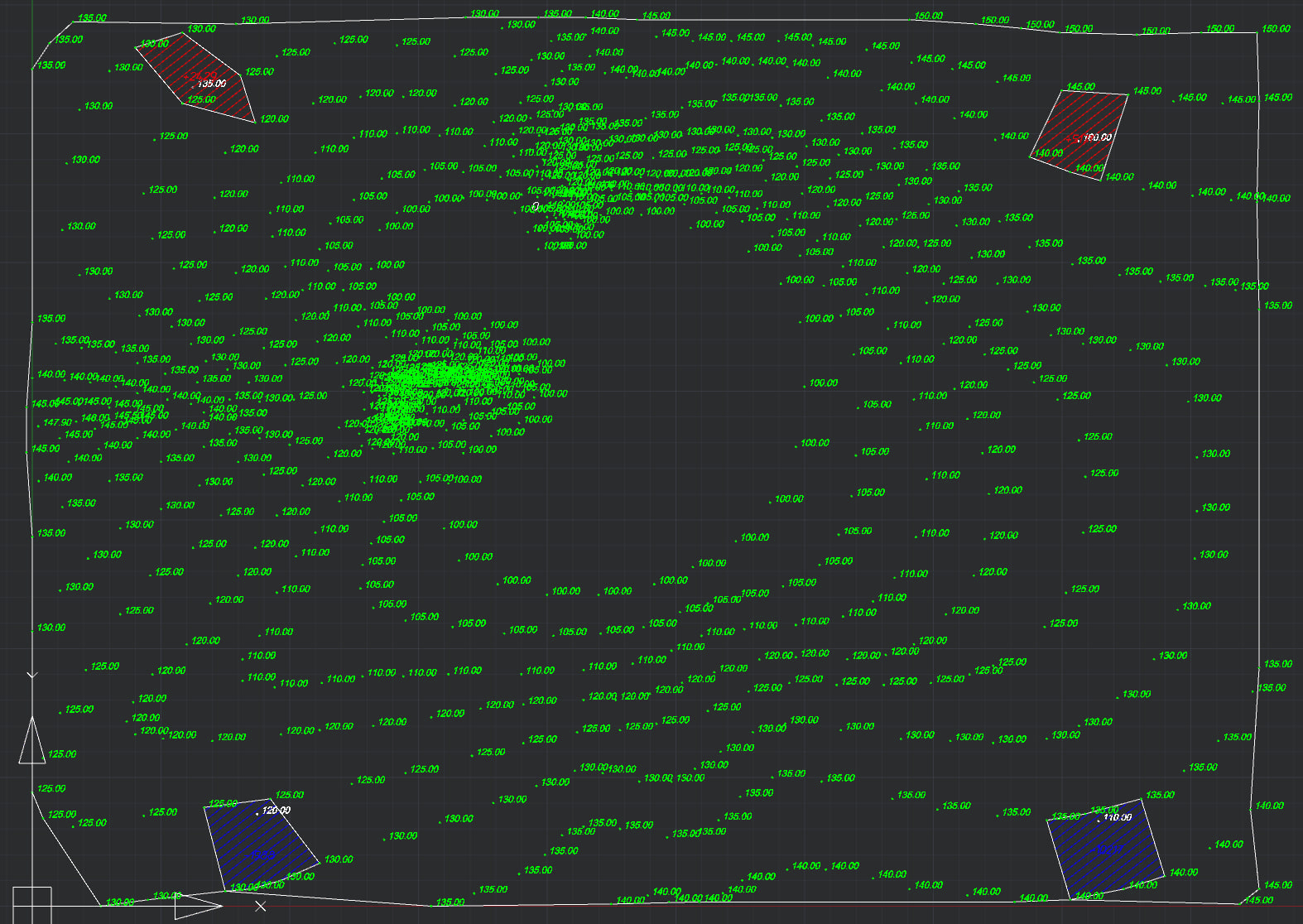

Если контур выходит за пределы триангуляции какой либо поверхности, то подсчет объемов ведется по границе триангуляции.

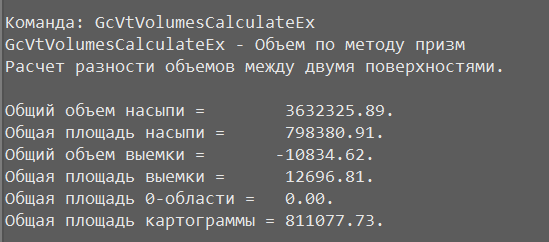

Для выемки и насыпи выводятся соответствующие объемы.

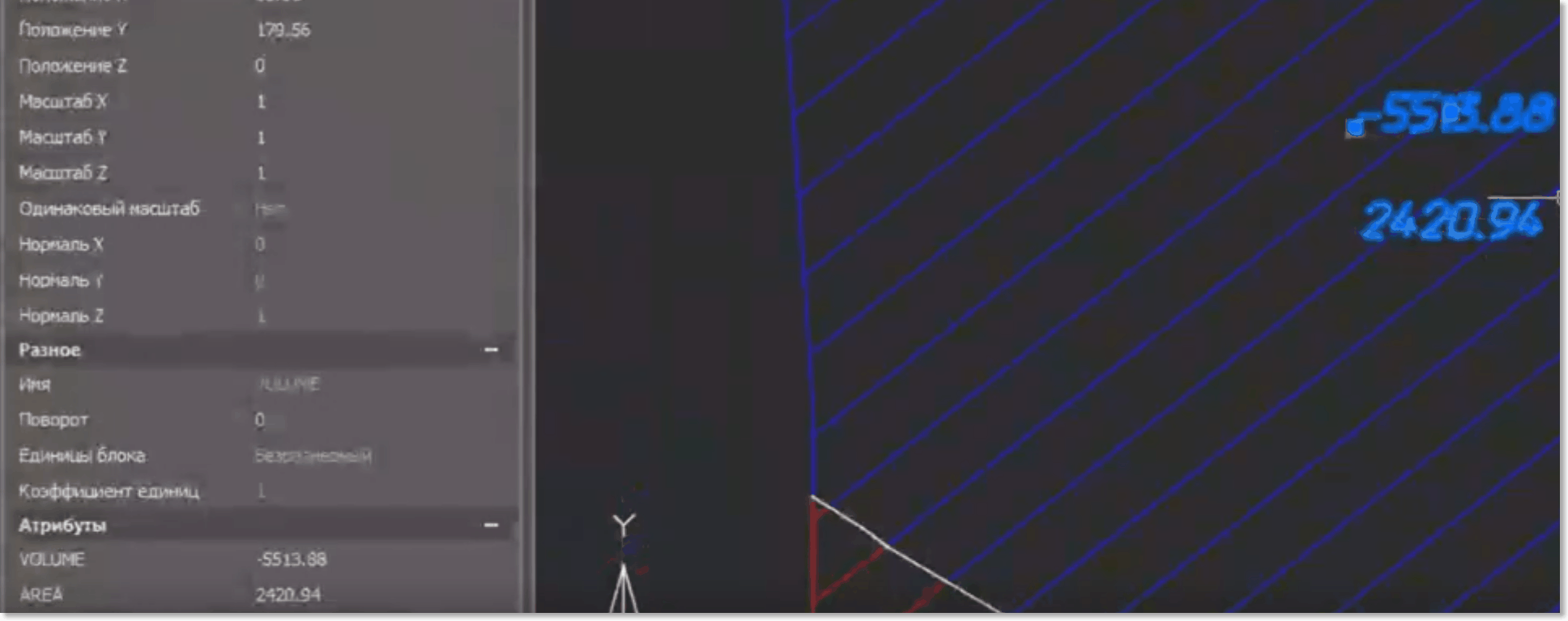

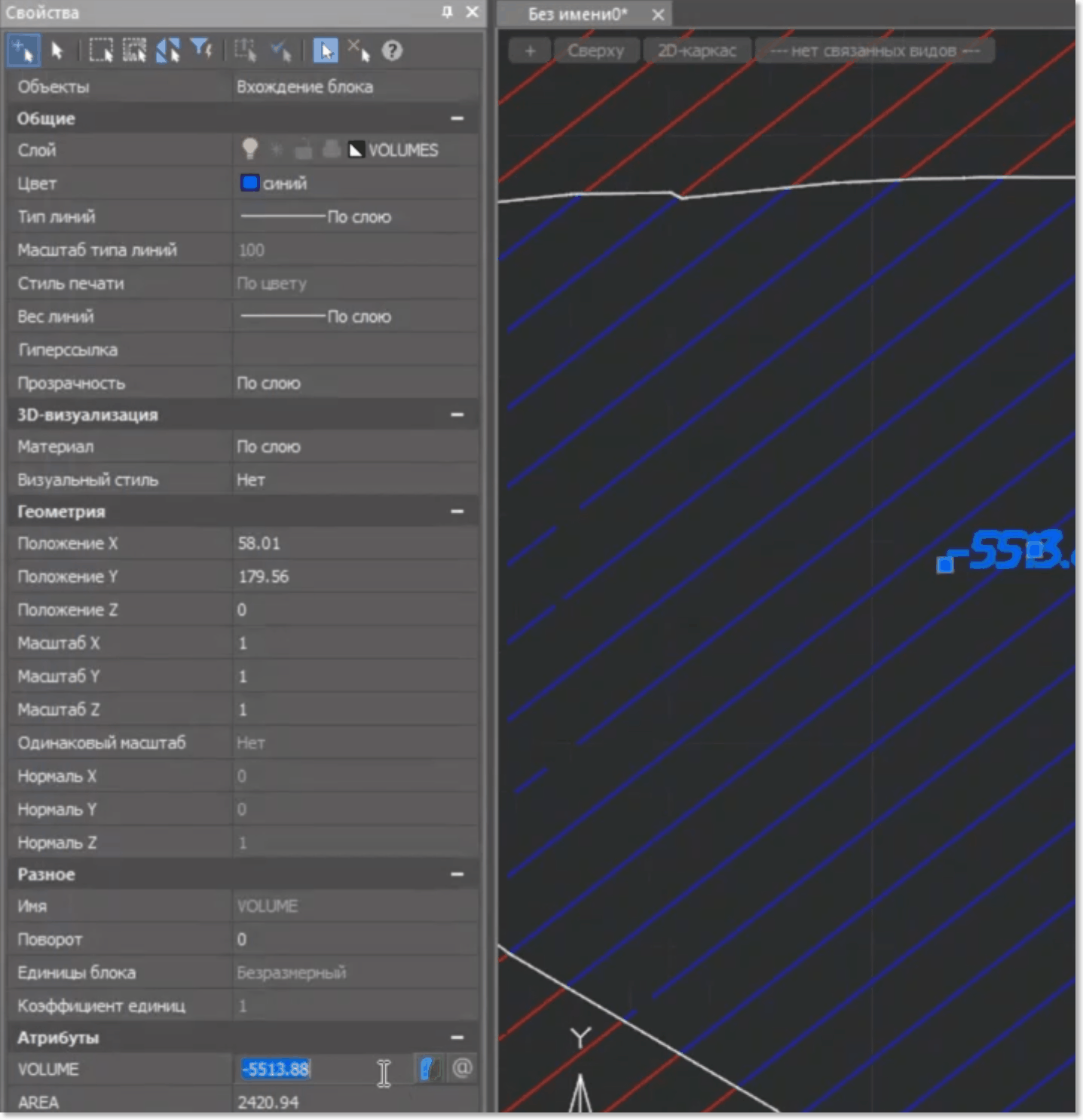

Вставляется блок как при построении картограммы с видимым атрибутом "Объем" и невидимым атрибутом "Площадь".
