Уклоноуказатели
|
<< Оглавление >> Уклоноуказатели |

|
1. Ввод
Любые типы опорных точек можно в любой момент связывать уклоноуказателями в своеобразную сеть. При редактировании опорных точек или редактировании триангуляции значения уклонов у всех связанных уклоноуказателей пересчитываются программой автоматически.
Уклоноуказатель (в отличие от опорных точек) хранится исключительно в чертеже.
Отрисовка в чертеже уклоноуказателей между двумя уже существующими опорными точками (любых типов).
После выбора этого пункта меню появляется запрос:
«Укажите первую Опорную точку:»
Укажите мышкой первую опорную точку. После этого появится запрос: «Укажите вторую Опорную точку:»
.Если обе опорные точки были указаны, то между ними будет отрисован уклоноуказатель – с автоматическим расчетом расстояния между опорными точками с учетом расстояния по дуге и величины уклона.

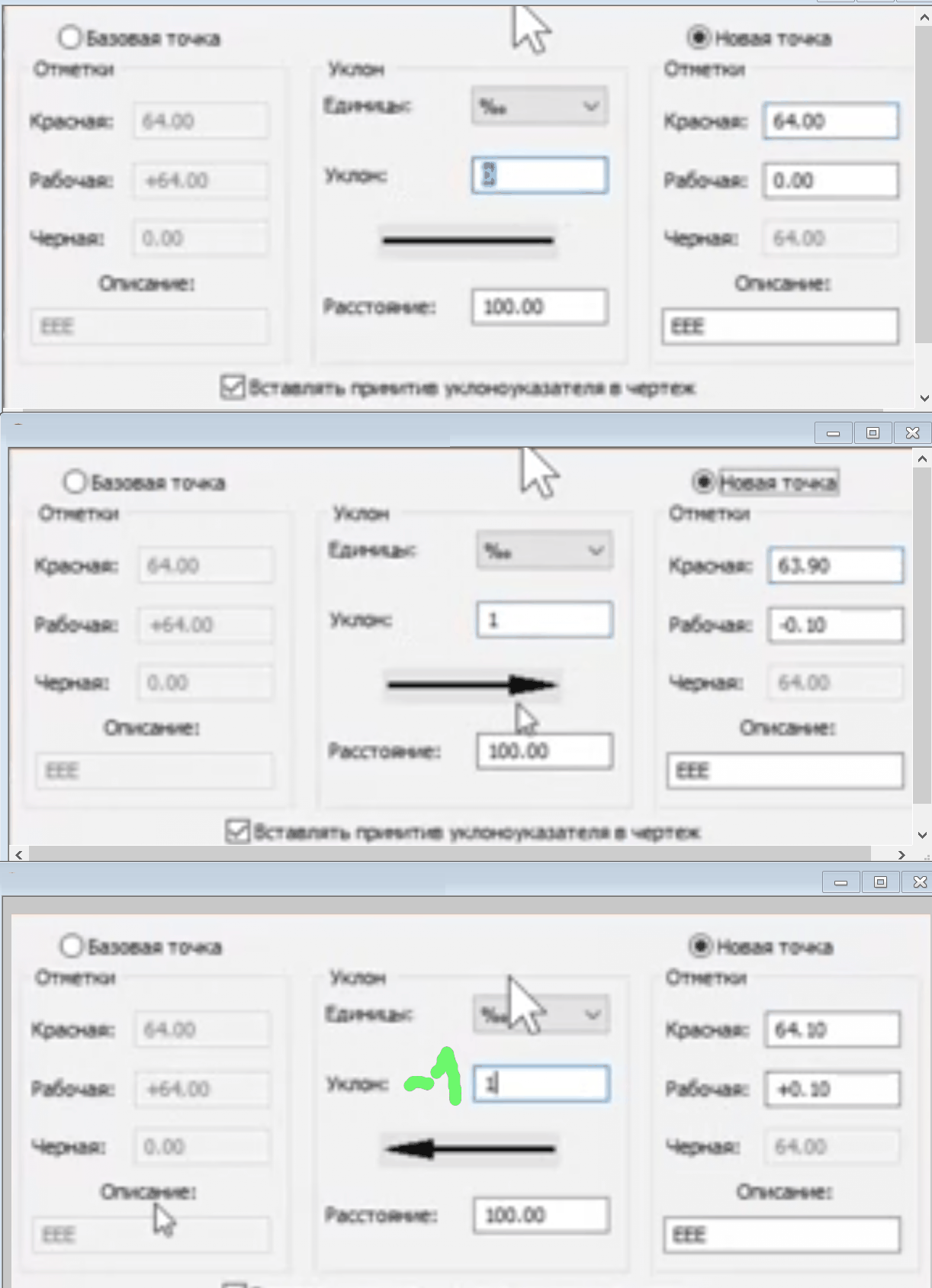

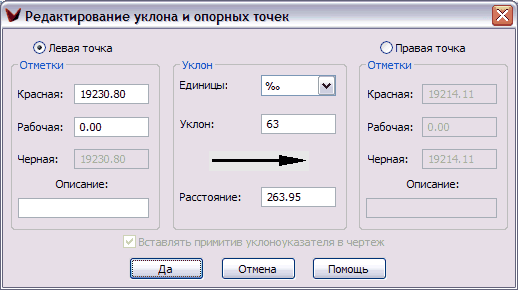

В диалоговом окне простановки (редактирования) уклоноуказателя можно редактировать параметр Расстояние между опорными точками. При этом происходит пересчет местоположения и красной отметки открытой для редактирования опорной точки (величина уклона остается прежней).
Уклоноуказатель.
СМ. Установки опорных точек и уклоноуказателей

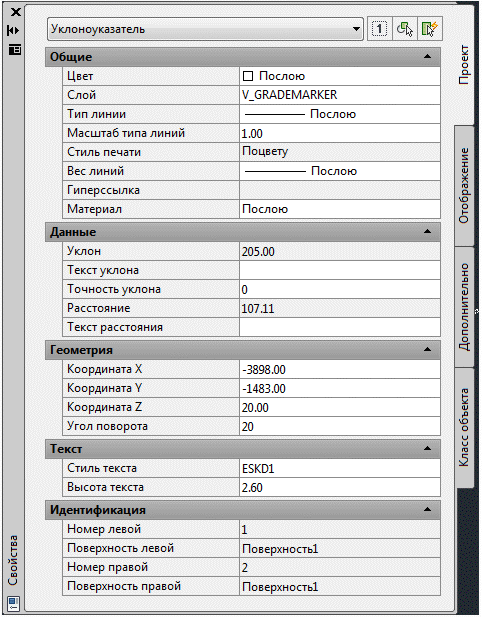

2. Редактирование через Менеджер свойств.
Большинство данных уклоноуказателя не доступны для редактирования – расчет выполняется специальной командой.
Для оформления есть возможность перегрузить строкой рассчитанные значения. Для этого служат поля «Текст уклона» и «Текст расстояния». Если поля пустые, то выводятся рассчитанные значения. Если не выходят русские наименования атрибутов, проверьте Региональные установки Windows.
3. Графическое редактирование
Имеется возможность изменения размера стрелки, положения уклоноуказателя и текстов и масштаба уклоноуказателей с помощью ручек. Место расположения уклоноуказателя – это на сегодня оформительская вещь, поэтому этим нужно заниматься В КОНЦЕ – когда опорные точки уже не двигаются. Т.е. геометрию уклоноуказателя менять можно (передвигать), но при перерасчете он снова будет помещен на рассчитанную позицию.
При редактировании опорной точки все связанные с ней уклоноуказатели перерисовываются на своих стандартных местах. То же происходит и при редактировании самого уклоноуказателя. Это чисто объект чертежа, связываемый реакторами с опорными точками в момент его создания.
При вставке опорных точек никаких уклоноуказателей не возникает.
При удалении опорной точки все связанные с ним уклоноуказатели удаляются.
Уклон всегда отображается слева (при направлении вниз, вверх...).
Примечание: если редактируемая точка имела тип опорная точка на оси проезда, при редактировании расстояния этот тип сбрасывается (точка получает тип опорная точка планировки) и местоположение рассчитывается по прямой.
4. Уклоноуказатели можно расчленять (взрывать).
5. В работе. Флажок у уклоноуказателя (через окно свойств, можно будет выбрать все или любые), чтоб при редактировании его или опорных точек он пересчитывался, но ПЕРЕРИСОВЫВАЛСЯ НА ТОМ ЖЕ МЕСТЕ.
Нужна ли утилита автоматического связывания опорных точек уклоноуказателями по ребрам триангуляции. Ждем мнение пользователей.
См. также Отдельные подписи - Две точки
