<< Оглавление >> Редактирование через менеджер свойств Автокада |

|

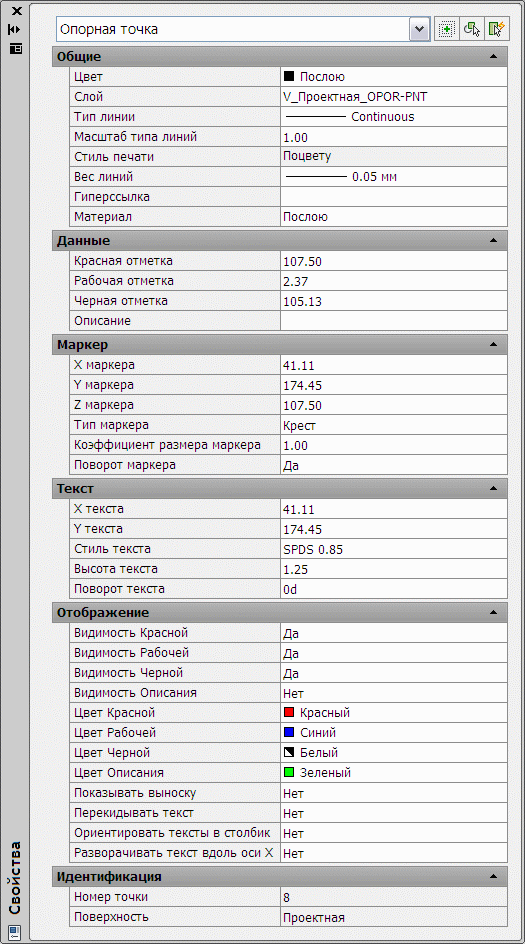

Геоны Опорные точки и уклоноуказатели открыты для редактирования через Менеджер свойств.
В нижней части окна свойств находится подсказка.
Все изменения сразу же отражаются в чертеже.
Возможность менять черную отметку регулируется Установками вертикальной планировки – Опорные точки.
Позицию маркера можно указывать визуально.
Тип маркера (крест, круг, точка или отсутствие маркера) выбирается из выпадающего списка.
Поворот маркера по тексту – Да-Нет.
Параметры текста – точка вставки (можно задать визуально), стиль – из имеющихся в чертеже, высота текста в единицах чертежа, поворот текста в градусах в мировой системе координат (при этом в зависимости от флажка поворота маркера – маркер остается либо под прямым углом, либо поворачивается по тексту).
Цвет отметок можно выбрать из выпадающего списка или, при необходимости, из окна цветов.
При выборе множества объектов – как это и принято в менеджере свойств отображаются общие свойства выбранных объектов, которые можно тут же изменить. Для изменения индивидуальных свойств у отдельных объектов нужно их выбирать по одному.

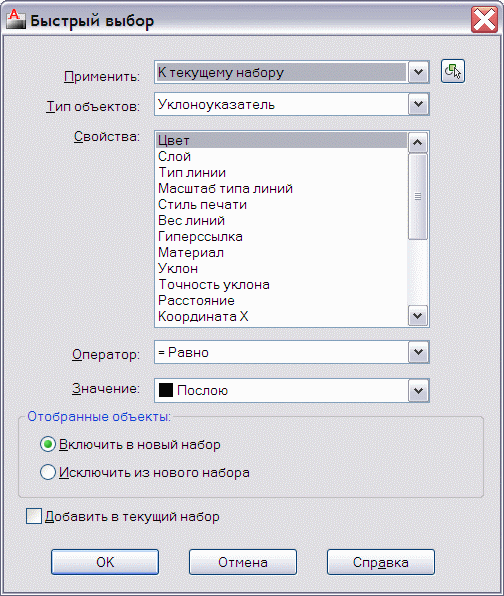

Менеджер свойств позволяет отбирать примитивы по условию

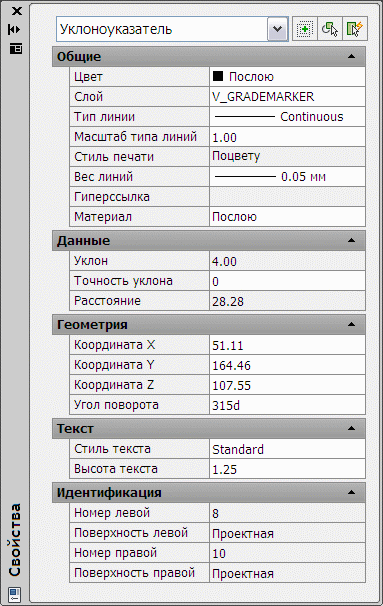

Аналогично по уклоноуказателю
Данные уклоноуказателя не доступны для редактирования – расчет выполняется специальной командой.
Геометрию менять можно, но помните, что при перерасчете он снова будет помещен на рассчитанную позицию.
Если у Вас не выходят русские наименования атрибутов, проверьте Региональные установки Windows.
