<< Оглавление >> Опорные точки в углах отмостки |

|
Команда отрисовывает в чертеже в диалоговом режиме опорные точки в углах отмостки зданий (крабы).
В принципе, эти точки (с управляемым положением выноски) можно использовать и как опорные точки планировки – функционально они ничем не отличаются!
После выбора пункта меню в командной строке появляется запрос: Укажите точку:.
Чтобы указать точку для отрисовки опорной точки в углу отмостки, необходимо выбрать угол отмостки, куда необходимо вставить опорную точку. При этом автоматически используются объектные привязки: Быстрый, Конточка, Пересечение, Середина, Твставки (qui, end, int, mid, ins).
После указания новой опорной точки необходимо указать вторую точку выноски, после чего появляется диалоговое окно, в котором предоставляется возможность редактирования, пока не будет нажата кнопка Да.

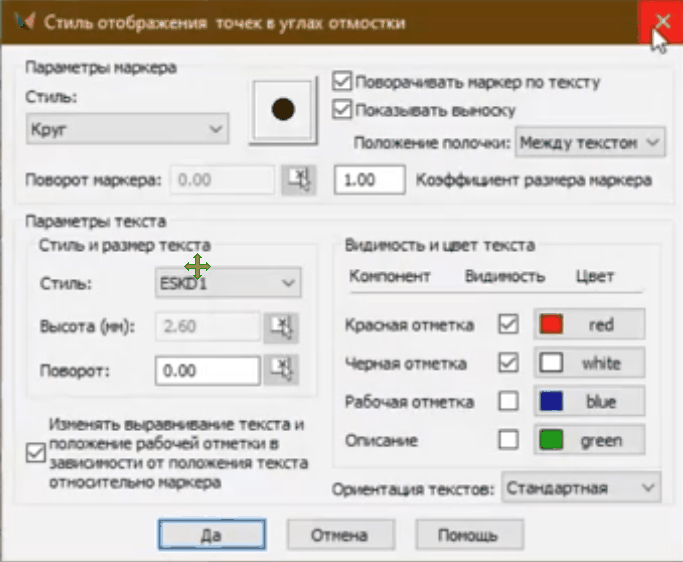

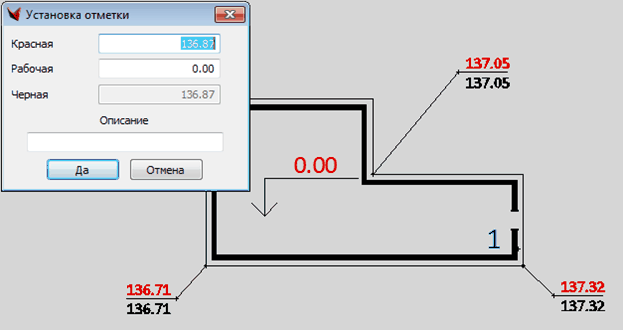

Рис. Отрисовка опорных точек в углах отмостки зданий.
После этого опорная точка в углу отмостки отрисовывается в чертеже.
Редактирование в диалоговом окне возможно только для незатемненных полей. Т.е. проектную отметку можно задавать либо абсолютной красной отметкой (Красная), либо относительной отметкой (Рабочая) – задается относительно черной отметки. При этом динамически изменяются значения в связанных полях окна.
Созданная таким образом опорная точка в углу отмостки является объектом. Ее можно редактировать через Менеджер свойств. При перемещении выноски надпись занимает правильное положение.
