Создание макетов производится с помощью вызова пункта Офомление из соответствующего раздела проекта.

В GeoniCS есть 6 типов макетов, соответствующих разделам проекта.

Вьпорты позволяют включать/выключать разные комбинации слоев для отображения различных состояний (ипостасей) одного и того же чертежа (один из семи), применяемых в GeoniCS:

•съемка (топооснова/3D модель рельефа),

•горизонтальная планировка,

•вертикальная планировка,

•картограмма,

•сводный план инженерных сетей,

•благоустройство.

Подготовлены соответствующие шаблоны оформления всех частей проекта для основных форматов листа и двух языковых вариантов (русский и украинский, а также английский).

Оформление чертежа производится на слоях:

«Организация рельефа» –  V_OFORM;

«План земляных масс» – K_OFORM;

«Сводный план инженерных сетей» S_OFORM,

«Благоустройство территории» – B_OFORM;

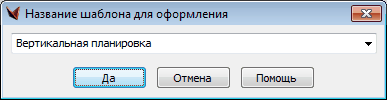

Пользователь может принять имя макета по умолчанию (оно соответствует одному из семи разделов пакета, из которого вызывается) или задать свое имя макета (которое, фактически, идентифицирует разбивку модели на листы.) Т.е. один макет – один тип разбивки.

В чертеже может быть до 255 Листов оформления.

Обычно в одном макете может быть оформлен какой-то раздел проекта. По умолчанию предлагается именно тот, из меню которого вызвана функция оформления.

Но для квалифицированных пользователей есть дополнительная степень свободы! Пользователь может захотеть, чтоб эта разбивка (макет) применялась и к другим разделам. Тогда они отрисовываются каждый на слой.

Используя свойство видовых экранов (примитив VIEWPORT) отображать заданное состояние слоев, можно включать видимость нужных слоев в видовых экранах разных закладок.

Т.о. пользователь может гибко, по своему усмотрению создавать листы оформления и именовать их, решая сам, чтО в них конкретно будет.

На созданных Листах оформления вычерчиваются рамки, штампы, примечания и т.д. При оформлении благоустройства можно автоматически вставить ведомости озеленения и малых архитектурных форм, а при оформлении чертежа картограммы вставить баланс. Программа выбирает те элементы, которые должны быть в соответствующем разделе генплана.



Редактирование на уровне листов оформления -

Доступны операции Copy, Delete, Rename, Set, Saveas. Можно переименовывать по месту и изменять порядок макетов перетаскиванием.
