ТОПОПЛАН (ситуация, рельеф) > Ситуация - картированная модель ситуации

фильм

Вызов команды оформления возможен следующими способами:

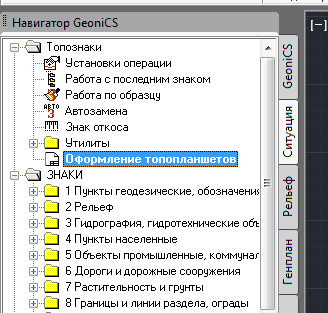

•из геодерева,

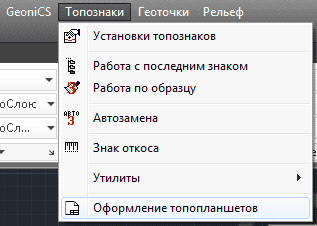

•из меню,

•из командной строки (команда GCTCLAYOUTTOPOPLAN):

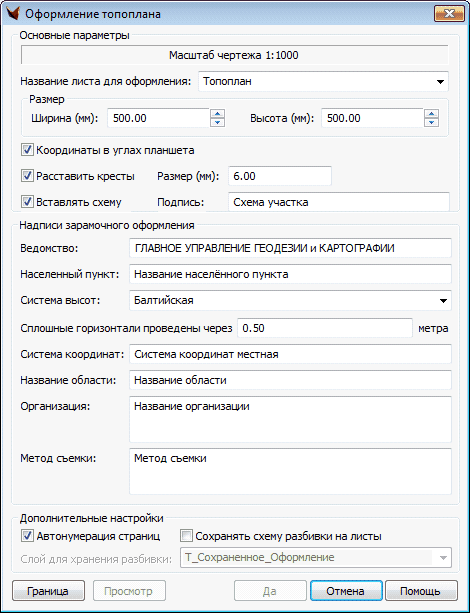

При вызове команды выводится окно с параметрами оформления планшета.

В верхней части диалога отображается текущий масштаб чертежа.

Основные параметры описывают параметры листа и дополнительные элементы:

Название параметра	Описание
Название листа оформления	Название листа, на котором будут сформированы планшеты.
Ширина	Ширина отображаемой области в планшете. Минимальное значение 300 мм. Шаг 100 мм.
Высота	Высота отображаемой области в планшете. Минимальное значение 100 мм. Шаг 100 мм.
Координаты в углах планшета	Указывает, надо ли прописывать координаты в углах планшетов.
Расставлять кресты и размер.	Указывает, надо ли расставлять кресты на планшете и их размер.
Вставлять схему и подпись схемы.	Указывает, надо ли вставлять схему планшетов и подпись этой схемы.

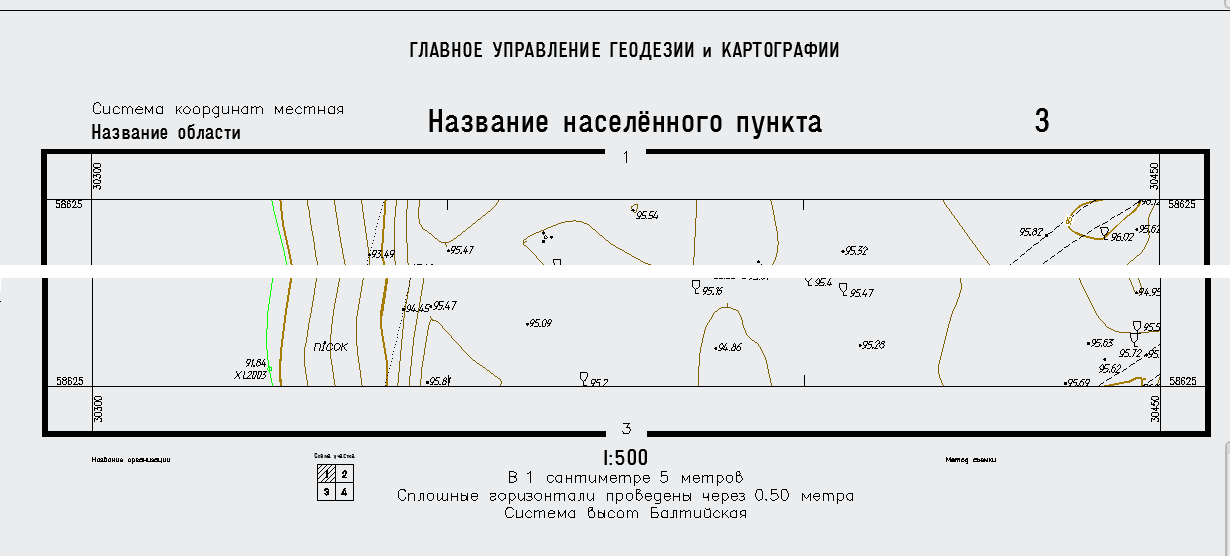

Надписи зарамочного оформления задают текст, который будет отображен в верхней и нижней частях планшета. В их число входят: ведомство, населенный пункт, система координат, название области или района, система высот, расстояние проведения сплошных горизонталей, организация (выполняющая проект), метод съемки территории.

Дополнительные настройки.

Опция "Автонумерация страниц" – автоматически простановка номера планшетов. При отключенной опции номера планшетов задаются вручную. Выполняется это в режиме просмотра, либо в режиме создания границы.

Опция "Сохранять схему разбивки на листы" – сохранение схемы разбивки на указанном слое (параметр "Слой для хранения разбивки"). При повторном выполнении оформления сразу загружается эта схема.

Если пользователь изменяет размеры планшетов, то разбивку необходимо пересчитать, нажав кнопку "Просмотр".

Если при этом ранее выполнялась пользовательская нумерация страниц, смещение отдельных листов или если схема разбивки была загружена из сохраненной на отдельном слое, то при выполнении данной операции будет запрошено подтверждение пересчета и при подтверждении

все эти пользовательские изменения удаляются.

Если изменений не было, то пересчет будет выполнен без лишних подтверждений.

Кнопка "Граница" позволяет задать границу двумя точками прямоугольника, в области которого формируются рамка листов планшетов. Ее при необходимости можно передвинуть или пометить к удалению лишние или пустые листы. При отключенной опции "Автонумерация страниц" можно вручную пронумеровать планшеты. Можно смещать планшеты по вертикали или горизонтали.

Кнопка "Просмотр" позволяет пометить к удалению лишние листы, передвинуть рамку листов, выполнить нумерацию страниц или смещения отдельных строк/столбцов схемы. При изменении параметров листа, данная кнопка позволяет пересчитать рамку листов по указанной ранее границе.

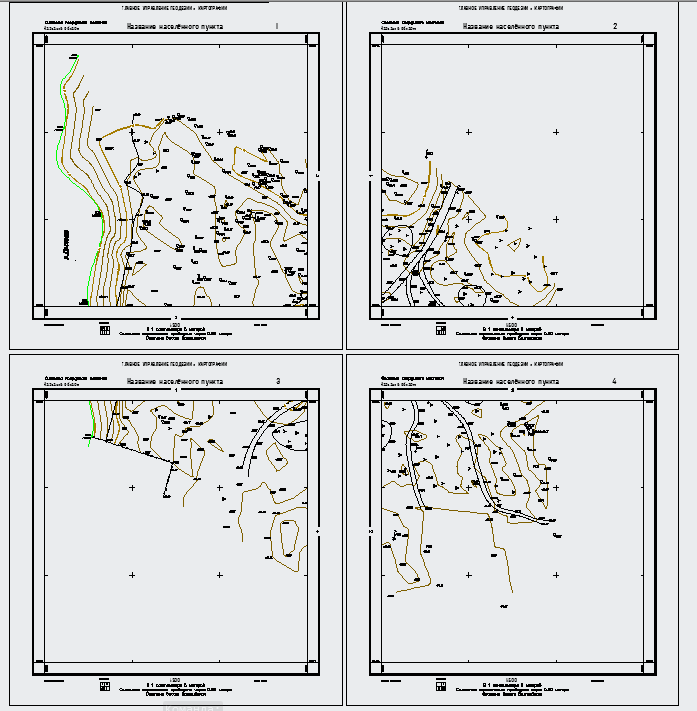

По завершении разбивки в пространстве листа создается лист Топоплан с оформленными планшетами:
