Внимание. Ручки возникают ТОЛЬКО при выборе прямым указанием (при выборе рамкой или секущей рамкой ручки не возникают).
Окно профиля имеет три вида ручек:
• Квадратная – точка вставки окна. С ее помощью можно перемещать Окно профиля со всем содержимым.
• Треугольные ручки позволяют менять диапазон отметок окна и диапазон пикетов окна.
• Круглая ручка меняет и то, и другое.
Отредактируем окна профиля, чтобы изменить свойства и стили, влияющие на отображение объектов профиля.
Для редактирования окон профиля можно использовать два диалоговых окна:
• используйте Диалоговое окно Свойства окна профиля, чтобы задать имя, стиль окна профиля, размеры профиля, включенные линии профиля, полоски данных и стили полосок.
• используйте Диалогоое окно Стиль окна профиля, чтобы задать заголовок, направление профиля, формат сетки, аннотацию осей и отображаемые элементы.
Свойства можно изменять для отдельного окна профиля. Однако, если изменить какое-нибудь из них в окне Стиль окна профиля, оно повлияет на все окна профиля, использующие этот стиль. Вот почему, если нужно изменить один или более пунктов стиля, предпочтительнее создать новый стиль, который можно применять там, где требуется.
Типичные операции редактирования:
• добавить или удалить линии профиля,
• изменить стиль отображения,
• добавить или удалить полосы данных, которые отображают такие данные как пикеты, отметки и горизонтальную геометрию.
В диалоговом окне Свойства окна профиля можно использовать переключатель Отрисовать, чтобы включать или не включать существующие профили в окно профиля. Однако, если нужно удалить профиль насовсем, выберите его в окне профиля и нажмите клавишу Delete или выберите из меню правой кнопки Стереть.
Процедура Добавить профиль в окно профиля предполагает, что линии профиля, которые нужно отобразить, уже созданы в чертеже. Если нужно создать новый профиль, см. Создание профилей.
* На окне профиля имеются обозначения зон элементов плана, т. е. видны зоны тангенсов, кривых и переходных кривых.

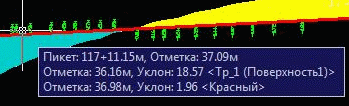

Всплывающая подсказка:
• Пикет,
• Отметка земли,
• Проектная отметка,
• Рабочая отметка,
• Расстояние после переходной кривой; если таковой нет, то после круговой кривой;
• Расстояние до переходной кривой; если таковой нет, то до круговой кривой.
