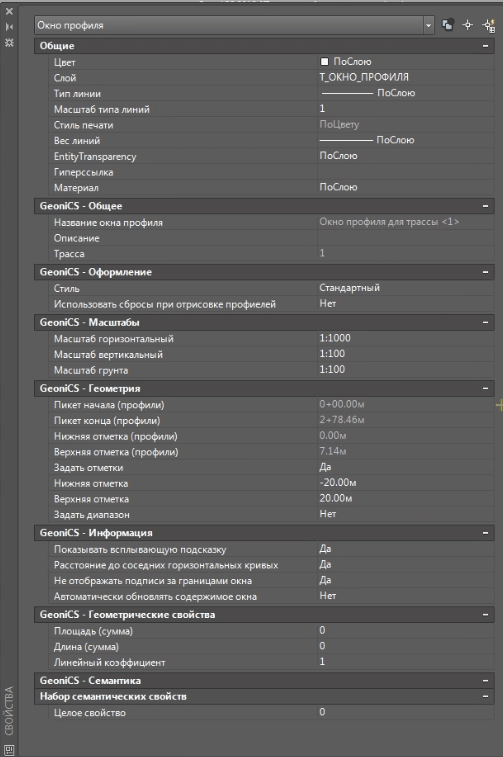

Свойства Окна можно вызвать из всплывающего меню, выходящего по щелчку правой кнопкой мыши на геоне Окно профиля.

Свойства окна профиля позволяют управлять его содержимым и форматом.

Эти свойства устанавливаются при создании окна профиля. Используйте диалоговое окно Свойства окна профиля, чтобы применить основные изменения к окну профиля, изменяя свойства. Четыре закладки на этом диалоговом окне соответствуют четырем общим типам свойств: основная информация, пикеты/отметки, профили, полоски и подписи.

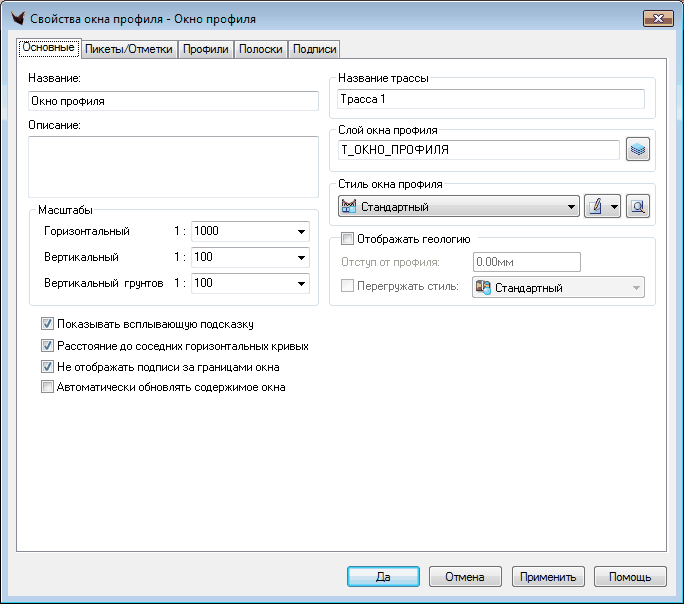

Основные

Основные свойства – это название окна профиля, текстовое описание, слой окна и стиль окна. Изменяя стиль на этой вкладке, Вы можете немедленно изменить внешний вид отображаемого профиля.

Показано, привязано ли окно к какому-либо объекту горизонтальной геометрии.

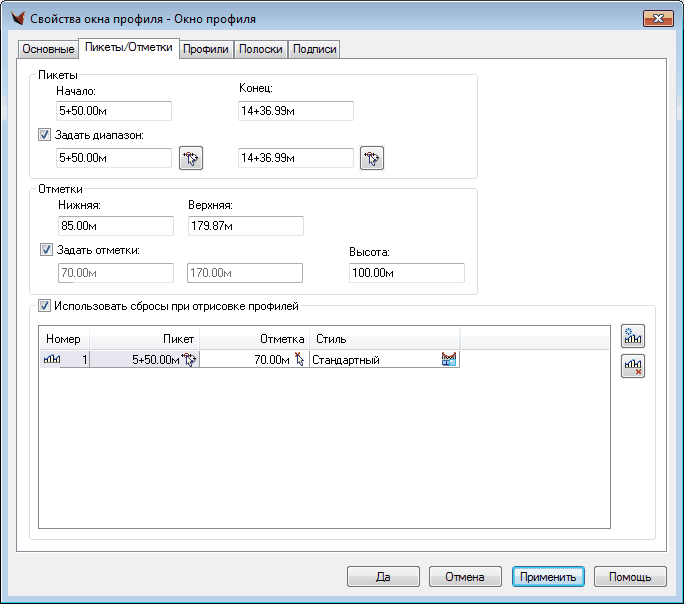

Пикеты/Отметки

Пикеты/Отметки – это свойства горизонтальной геометрии, пикетажа и отметок, а также сбросы окна профиля. Они показывают длину родительской трассы, а также диапазон отметок профилей, которые эта трасса содержит.



Можно задать, включает ли окно профиля трассу целиком или только ее часть, задать диапазон отметок окна профиля. Можно также определить пикеты, по которым разбить окно профиля (определить сбросы окна профиля) и настроить отображение каждой части.

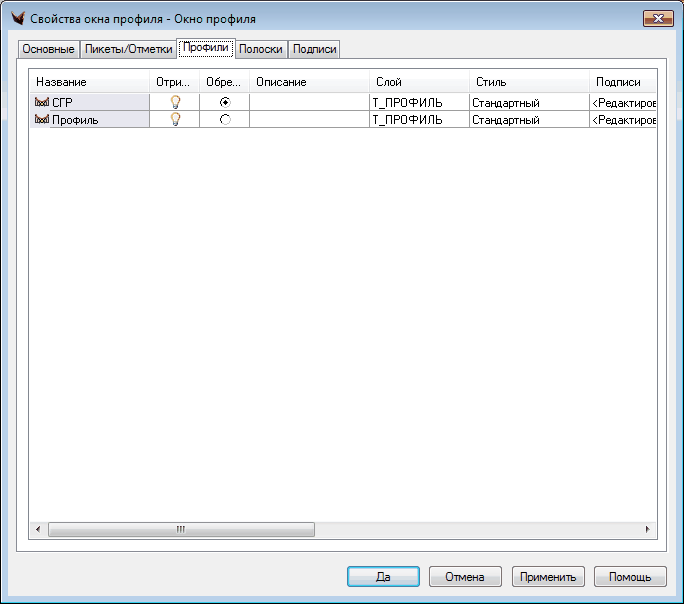

Профили

Можно указать, какие профили отображать в окне профиля. Для любого профиля можно также отменить его установленный стиль и подпись, чтобы отобразить его по-другому в текущем окне профиля.

Столбцы можно скрывать. Порядок их можно менять – перетягиванием. Порядок и размер столбцов запоминаются и используются при последующем вызове.

Перегрузка стилей и подписей позволяет оформить профиль в данном окне иначе, чем в других окнах. Если задать стиль и подписи самому геону Профиль, то они используются для вывода данного профиля во всех окнах в текущем чертеже (профиль ведь может быть вставлен сразу в несколько окон). Если же включить для профиля на этой вкладке перегрузку и установить стиль перегрузки, то профиль в данном окне будет оформляться с помощью указанного стиля перегрузки, а не своего собственного.

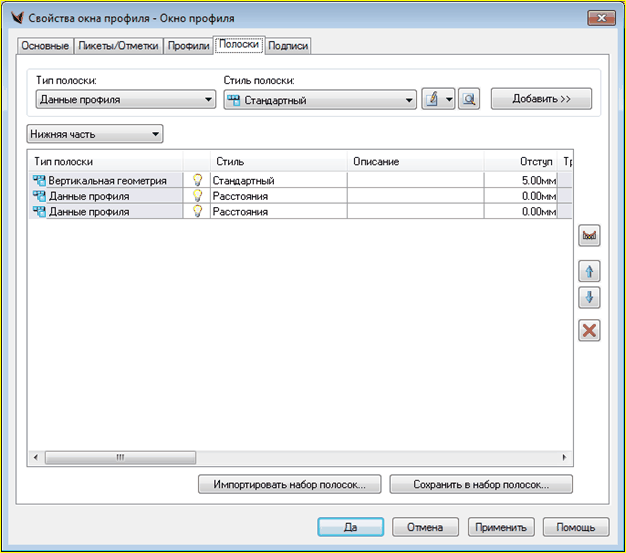

Полоски

Можно задать, какие полосы данных включать в окно профиля и помещать их вдоль сетки сверху или снизу. Три типа полосок данных доступны для отображения данных профиля, вертикальной геометрии и данных горизонтальной геометрии для указанной трассы.

Полоска может отображаться не по всей длине окна, а только на отдельном участке. Этот участок задается в колонках «Начало – Пикет», «Конец – Пикет».

Можно отключить полоску. При этом ее данные не будут регенерироваться при редактировании. (Отключить полоску можно и специальной командой в Утилитах окна профиля, указав внутрь полоски.)  Это особенно важно при работе с большими профилями. Перед выводом на печать отображение полоски можно включить.

Столбцы можно скрывать. Порядок их можно менять – перетягиванием. Порядок и размер столбцов запоминаются и используются при последующем вызове.

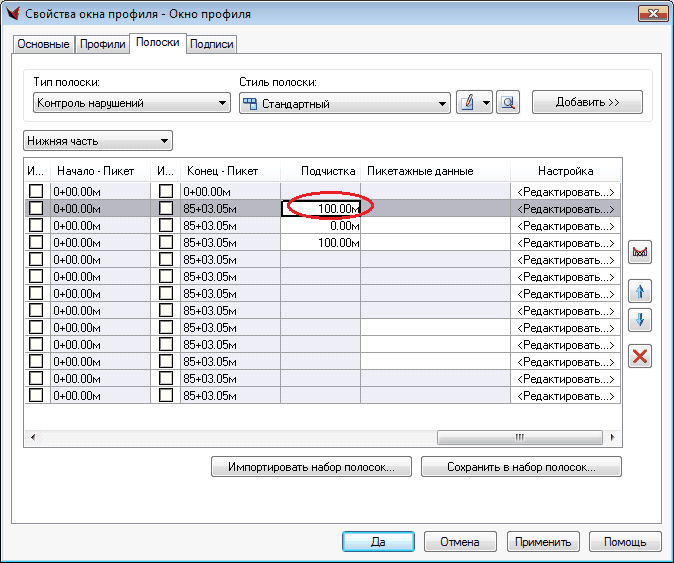

Функция Подчистка нужна для подавления соседних подписей, если они лежат на близком расстоянии к друг другу. Как правило применяется для черных профилей.

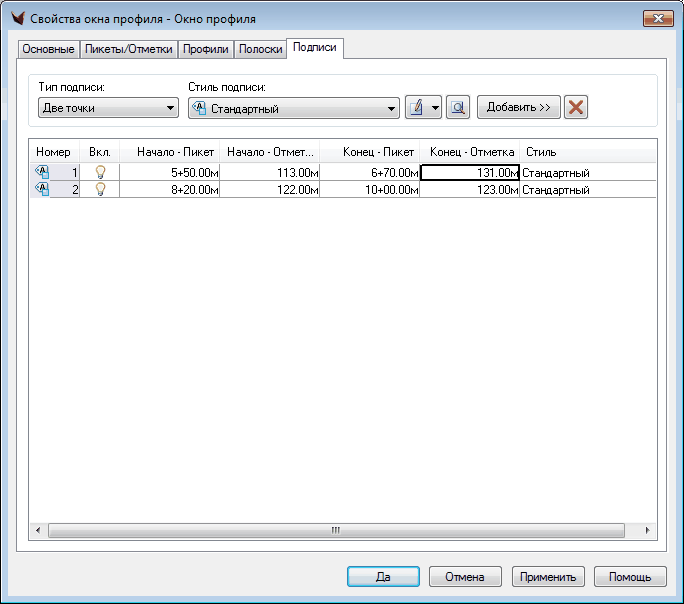

Подписи
