Добавить профиль в окно

Previous pageReturn to chapter overviewNext page

фильм


Запрашивается Профиль, далее в цикле запрашиваются Окна профиля.

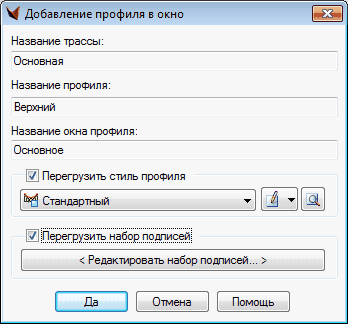

Для каждого указанного окна выводится диалог:

clip1988

Здесь можно перегрузить стиль профиля и его набор подписей для выбранного окна.

Обычно профиль во всех окнах отрисовывается одним стилем, заданным при его добавлении в чертеж. Однако при необходимости для отдельного окна профиля можно задать другой стиль оформления профиля. Это и называется перегрузкой.

Аналогично и для набора подписей.

В результате Профиль добавляется в каждое Окно с параметрами окна, прежде всего масштабами.

Т.е. геон Профиль может отображаться в разных окнах, и при редактировании в любом окне профиль изменяется во всех окнах.
