Создание 3D модели объекта
|
<< Оглавление >> Создание 3D модели объекта |

|

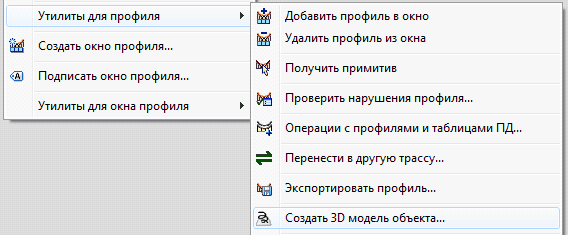

Команда создания трехмерной модели объекта вызывается из верхнего меню ПРОФИЛЬ, пункт Утилиты для профиля.

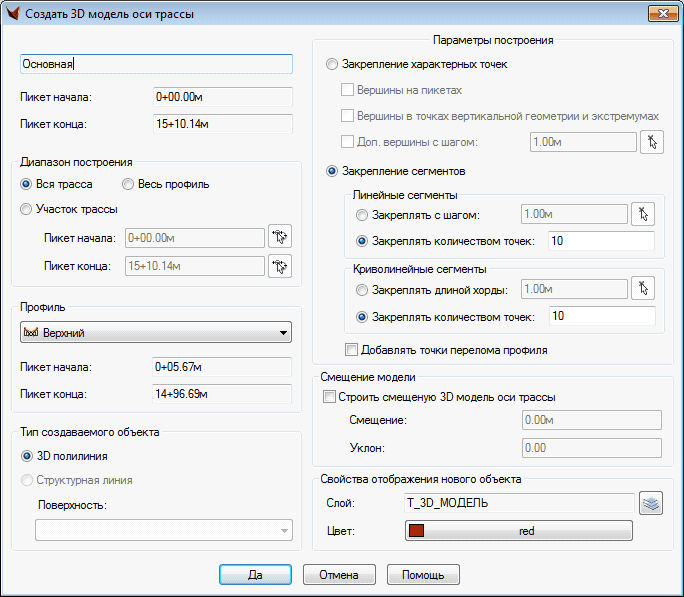

Запрашивается трасса, и после ее указания выводится диалоговое окно «Создать 3D модель трассы», в котором для данной выбранной трассы отображается ее название и значения начального и конечного пикетов.
Настраиваются диапазон построения, профиль, тип создаваемого объекта, параметры построения и свойства отображения нового объекта.
Диапазон построения:
• Вся трасса,
• Весь профиль,
• Участок трассы с заданными пикетами начала и конца.
Профиль – определяется профиль трассы, по которому будут выбираться отметки. Профиль определяется пикетами начала и конца.
Тип создаваемого объекта:
• 3D полилиния,
• Структурная линия определенной поверхности.
В Параметрах построения закрепляют как характерные точки, так и сегменты (прямолинейные и криволинейные) и управляют добавлением точек перелома профиля.
Закрепление характерных точек:
• Вершины на пикетах,
• Вершины в точках вертикальной геометрии и экстремумах,
• Дополнительные вершины с заданным шагом.
Сегменты горизонтальной геометрии, как прямолинейные, так и криволинейные, закрепляют с определенным шагом или с определенным количеством точек. В свойствах отображения нового объекта определяют слой и цвет. Если тип создаваемого объекта «Структурная линия», то ее слой определяется поверхностью, а в Свойствах отображения доступна только настройка цвета.
В результате "над" плановой линией создается трехмерный объект, который реализован с помощью трехмерных дуг (фактически, это аппроксимация хордами участков круговых и переходных кривых). Его можно посмотреть командой _Orbit.
Пока он динамически не связан с трассой и профилем, а имеет чисто «отобразительный» характер.

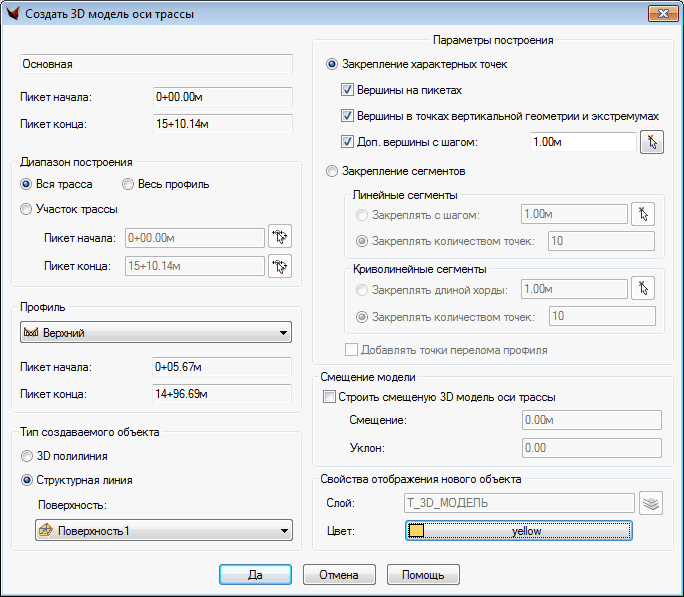

Рассмотрим пример. Для выбранной трассы по всей ее длине с установленным профилем создадим структурную линию определенной поверхности с закреплением всех характерных точек с заданным шагом, без закрепления сегментов, цвет отображения – желтый.

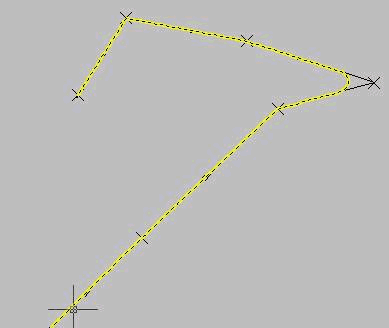

Отображение в плане Созданной структурной линии:
Трехмерное отображение структурной линии:
