Проверка нормативных расстояний от объектов

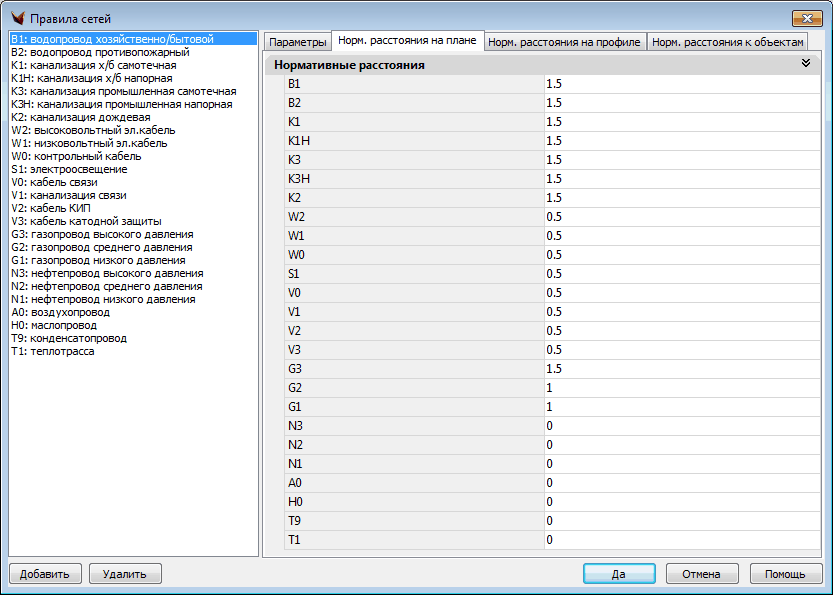

Нормативные расстояния между сетями разных типов задаются в Параметрах сетей – вкладка Нормативные расстояния. Для каждого типа сети указываются нормативные расстояния с сетями всех других типов.
Для проверки нормативных расстояний существуют утилиты.
Можно проверить нормативные расстояния:
• для всех сетей в чертеже,
• для конкретной сети и всех других,
• для выбранной пары сетей.
Расстояния берутся по перпендикуляру.
Также важно иметь в виду, что нарушение нормативного расстояния может быть не обязательно по соседней сети, а по находящейся через несколько ближних инженерных сетей:

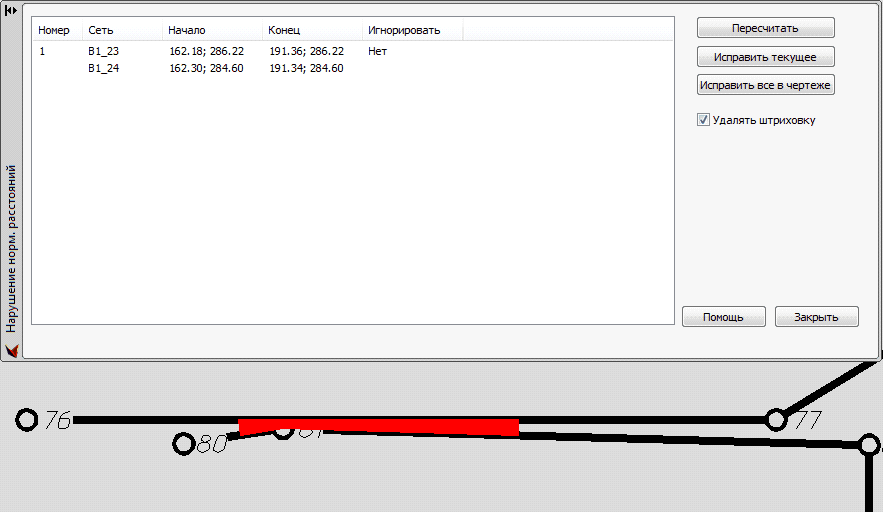

При нахождении нарушений выводится Окно нарушенных расстояний, а зоны нарушений штрихуются.
В ситуациях, когда сети пересекаются, нарушение не показывается. Это сделано по двум причинам: во-первых, это нарушение легко определить пользователю (если это нарушение), а во-вторых (если пересечение предусмотрено планом прокладки коммуникаций), нарушение можно определить только на профиле.
Команда "включает флажок", т. е. действует на создаваемые или модифицируемые после ее вызова сети.
В таблице могут присутствовать сразу несколько «опасных» участков. Для каждого из них выводятся типы сетей, координаты начала и конца участка нарушения на каждой сети, минимальное расстояние и нормативное расстояние.
В работе:
Возможность исправления конфликтов
Имеется возможность принятия отдельного решения по каждой из таких конфликтных строк – текущей строке, т. е. одну строку (конфликт) можно исправить так, другую – иначе, а третью вообще не трогать.
Нужно выбрать сеть, задать справа расстояние (нормативное или пользователем) и нажать кнопку Сместить.
Сеть будет смещена. В результате перемещений сети, в принципе, могут возникнуть новые конфликты. Но обнаружить их можно будет, только повторно вызвав утилитные операции.
Пункт «Игнорировать» введен для использования в будущих версиях. В текущей версии установка этого значения не влияет ни на какие расчеты.
При закрытии окна в зависимости от флажка можно удалять или нет штриховку. В последнем случае ее можно удалить специальной командой.
В планах: расширить поддержку нормативных расстояний, в т. ч. от зданий, бордюров, деревьев.
