Редактирование участка – пересчет уклона

<< Click to Display Table of Contents >>

Navigation:  СЕТИ (план, профиль, объемы, деталировка, спецификация) > Профиль > Редактор профиля >

Редактирование участка – пересчет уклона

Previous pageReturn to chapter overviewNext page

фильм

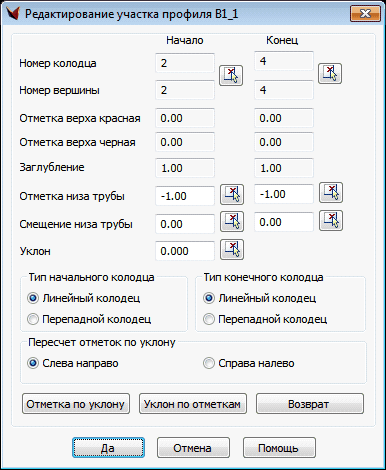

Пересчитать участок. Запрашивается начало, затем конец участка (можно указать в окне профиля),

затем выходит окно:

clip1732

Уклон задается в промилле.

Есть два режима редактирования:

Пересчет отметки по уклону. Можно пересчитать как отметку конца по отметке начала и уклону участка, так и наоборот – пересчитать отметку начала по отметке конца и уклону. Направление пересчета отметок можно указать – «слева направо» или «справа налево»,

уклон по двум отметкам.

При редактировании все параметры можно как ввести точно вручную, так и приблизительно задать с помощью мыши.

Внимание! В данном диалоге для самотечных сетей отметка низа трубы указывается по лотку (внутреннему диаметру трубы). (На самом профиле, в подвале  для всех сетей, кроме самотечных, она тоже по низу (т.е. совпадает), а для самотечных отметка в профиле - по лотку (т.е. тоже совпадает).)
