Назначение

Создает звено с заданным уклоном, которое заканчивается на прямой, которая соединяет помеченные точки. Данный элемент конструкции используется, например, в случае, когда надо создать звено (с заданным уклоном) от заданной точки до точки пересечения с другим звеном (элементом) конструкции.

Присоединение

Точка привязки находится на внутреннем крае первого звена.

Параметры

Показатель	Описание	Тип	Значение по умолчанию
Сторона	Указывает направление элемента конструкции.	Слева / Справа	Слева
Маркер1	Определяет имя первой целевой помеченной точки	Текстовое
Маркер2	Определяет имя второй целевой помеченной точки	Текстовое
Откос	Определяет величину откоса звена	Числовое (1:Х)	1:1.5
Условие конца	Указывает, должна ли конечная точка звена находиться между целевыми точками или допускается пересечение с прямой.	Прямая / Отрезок	Прямая

Режим компоновки

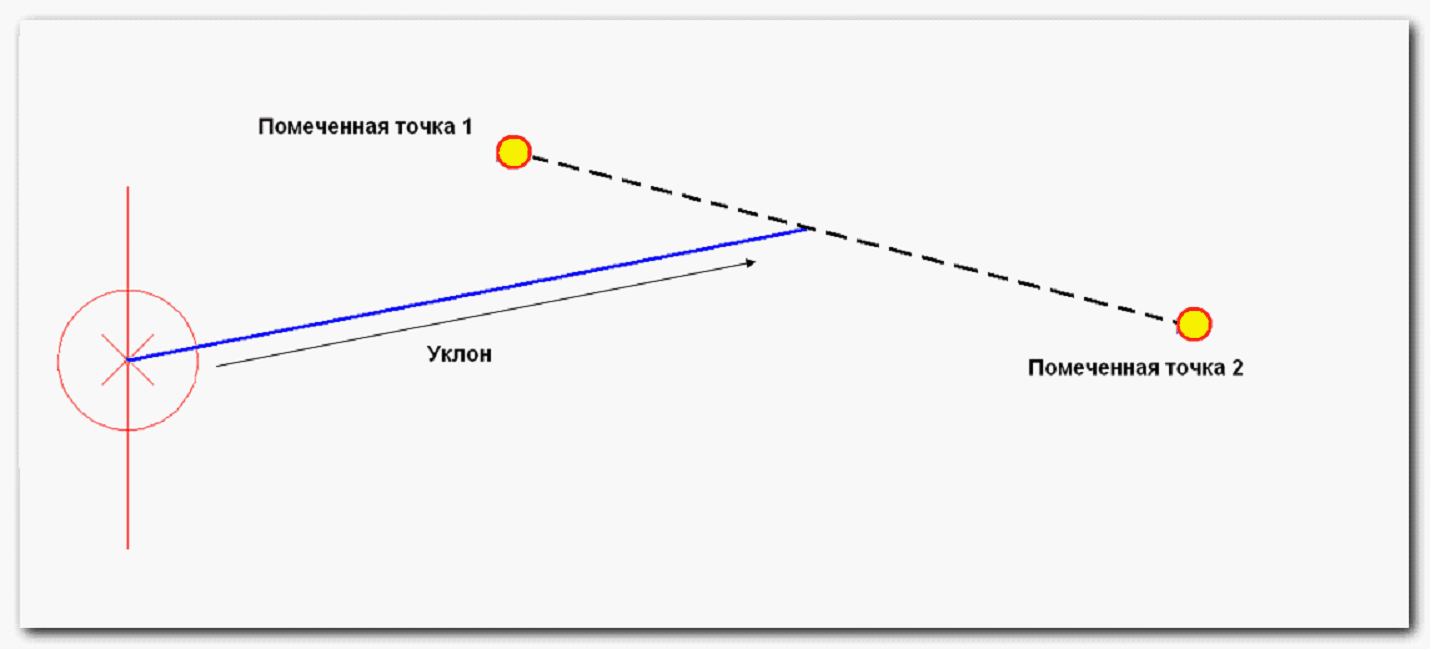

Задается местоположение точки привязки и помеченных точек. В соответствии с параметром отображается звено.

Коды точек, звеньев и фигур

Точка, Звено или Фигура	Код	Описание
Звено	Верх, Низ	При добавлении звена для выемки.
