Назначение

Этот элемент конструкции можно присоединить к любой точке в конструкции. При невыполнении заданных условий присоединенные (к конечной точке элемента «УсловныйЭлементКПомеченнойТочке») элементы конструкции отрисованы не будут.

Если конструкция содержит элемент «УсловныйЭлементКПомеченнойТочке», то анализируется положение смещения и отметки точки привязки элемента конструкции относительно целевой помеченной точки и определяется условие: находится ли целевая точка в заданном диапазоне смещения и отметки (с учетом условия поиска найдено или не найдено). Если конструкция, содержащая элементы «УсловныйЭлементКПомеченнойТочке», применена к модели коридора, в любом заданном пикете применяются только указанные фрагменты конструкции.

Присоединение

Точка привязки находится на внутреннем крае звена.

Параметры

Показатель	Описание	Тип	Значение по умолчанию
Сторона	Указывает направление элемента конструкции.	Слева / Справа	Слева
Маркер	Определяет имя целевой помеченной точки	Текстовое
Компоновка – ширина	Определяет ширину звена, используемую при компоновке (если целевой помеченной точки нет в конструкции)	числовое	3.6м
Компоновка – уклон	Определяет уклон звена, используемую при компоновке (если целевой помеченной точки нет в конструкции)	числовое	500 ‰
Условие	Определяет условие поиска помеченной точки	Найдено / Не найдено	Найдено
Привязка	Определяет положение конечной точки звена (к которой могут быть привязаны другие элементы конструкции)	Базовая точка / Целевой элемент	Базовая точка
Скрыть звено	Указывает, следует ли отображать созданное звено	Да / Нет	Нет
Условие поиска по смещению	Определяет условие поиска целевого элемента по смещению относительно точки привязки	Лево и право / Лево / Право	Лево и право
Минимальное смещение	Указывает минимально допустимое смещение положения целевой точки относительно точки привязки	Числовое	0м.
Максимальное смещение	Указывает максимально допустимое смещение положения целевой точки относительно точки привязки	Числовое	10000м.
Условие поиска по отметке	Определяет условие поиска целевого элемента по отметке относительно точки привязки	Выше или ниже / Выше / Ниже	Выше или ниже
Минимальная разница отметок	Указывает минимально допустимую разницу отметок целевой точки и точки привязки	Числовое	0м.
Максимальная разница отметок	Указывает максимально допустимую разницу отметок целевой точки и точки привязки	Числовое	10000м.

Режим компоновки

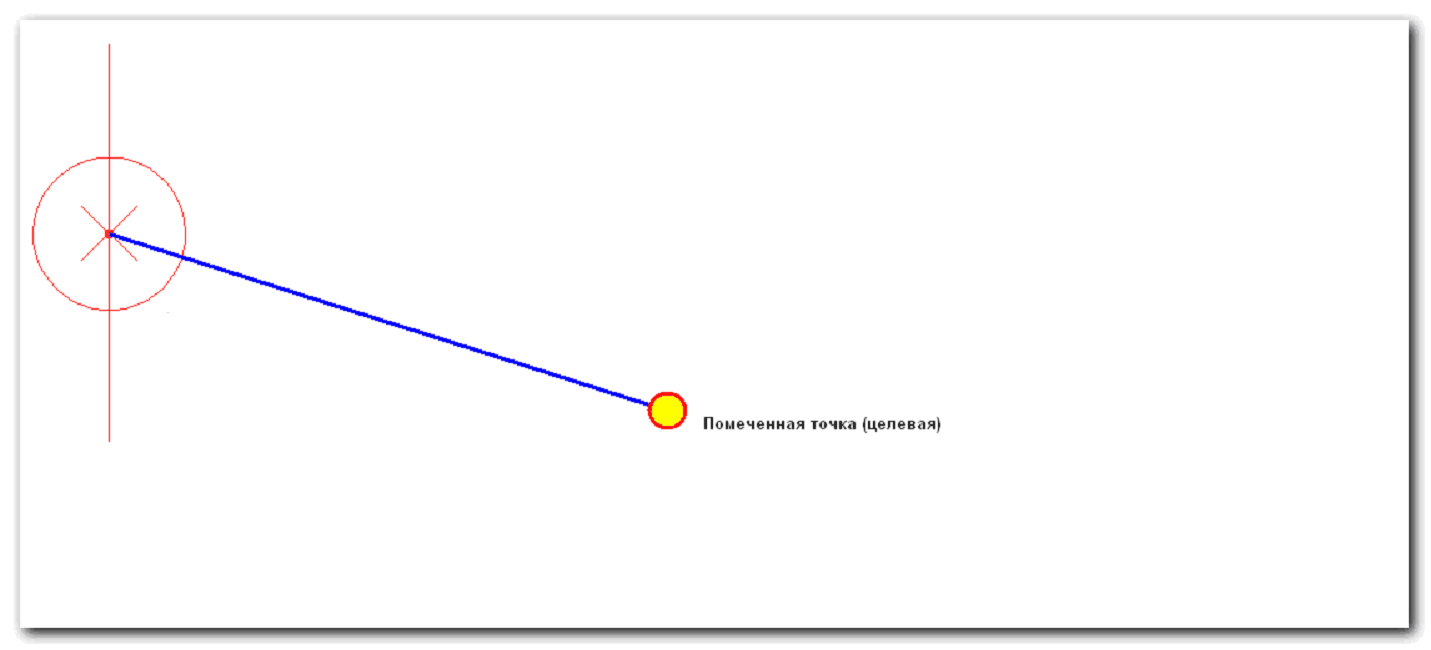

Элемент конструкции изображается линией, определяемой положением целевой точки, а в случае ее отсутствия – значениями входных параметров «Компоновка – Ширина» и «Компоновка – Уклон».

Коды точек, звеньев и форм

Нет
