ТочкаПривязкиСВетвлением
|
<< Оглавление >> ТочкаПривязкиСВетвлением |

|
Элемент конструкции создает точку привязки, присоединенную к двум элементам одновременно. Это позволяет изменить набор элементов внутри конструкции в зависимости от (внешних) условий, избегая излишнего дублирования последующих элементов. Сам элемент в проектном сечении не отображается

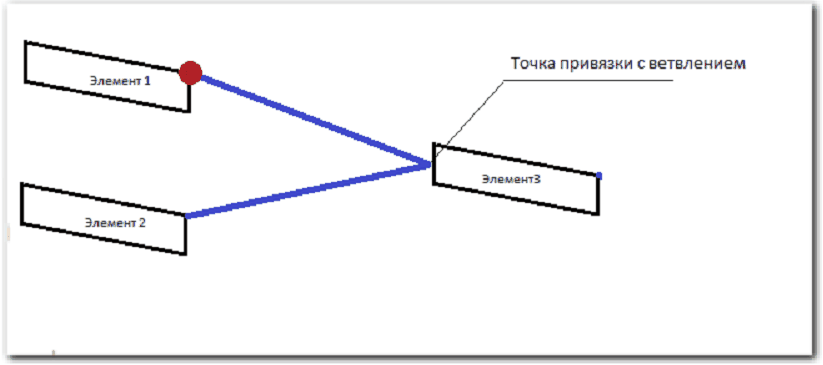

На схеме под элементами 1 2 и 3 подразумевается последовательность элементов. Последовательность элементов «Элемент3» будет привязана к одному из созданных элементов («Элемент1» или «Элемент2») и будет создана в том случае, если «Элемент1» или «Элемент2» присутствует в сечении.
Примечание: Предполагается, что оба элемента «Элемент1» и «Элемент2» не могут присутствовать на одном проектном сечении одновременно (т. е. условия, при которых они создаются должны быть взаимно исключающими). В случае, если оба элемента все-таки созданы одновременно, точка привязки элемента 3 будут совпадать с точкой привязки элемента «ТочкаПривязкиСВетвлением».
Присоединение
Объектами присоединения являются точка привязки и помеченная точка. Данный элемент конструкции можно вставлять слева или справа от точки привязки.
Параметры
Показатель |
Описание |
Тип |
Значение по умолчанию |
Сторона |
Указывает направление элемента конструкции. |
Слева / Справа |
Слева |
Помеченная точка |
Вторая точка привязки элемента. |
Помеченная точка |
|
Компоновка – Ширина |
Задает длину линии, изображающей данный элемент конструкции в режиме компоновки. В сочетании с параметром «Компоновка – Уклон» позволяет задавать положение самого условного элемента и присоединенных к нему элементов конструкции, при этом он сам не отображается и не оказывает влияния на проектный профиль. |
Числовое, положительное |
0 м |
Компоновка – Уклон |
Уклон линии, изображающей данный элемент конструкции в режиме компоновки. В сочетании с параметром «Компоновка – Ширина» позволяет задавать положение самого условного элемента и присоединенных к нему элементов конструкции, при этом он сам не отображается и не оказывает влияния на проектный профиль. |
Числовое, положительное или отрицательное |
600 % |
Целевые параметры
Нет.
Нормальный режим
Элемент не отображается.
Режим компоновки
Данный элемент конструкции в режиме компоновки отображает два звена с заданными точками привязки.
