Вершина угла

Previous pageReturn to chapter overviewNext page
clip0432clip4514
clip2380

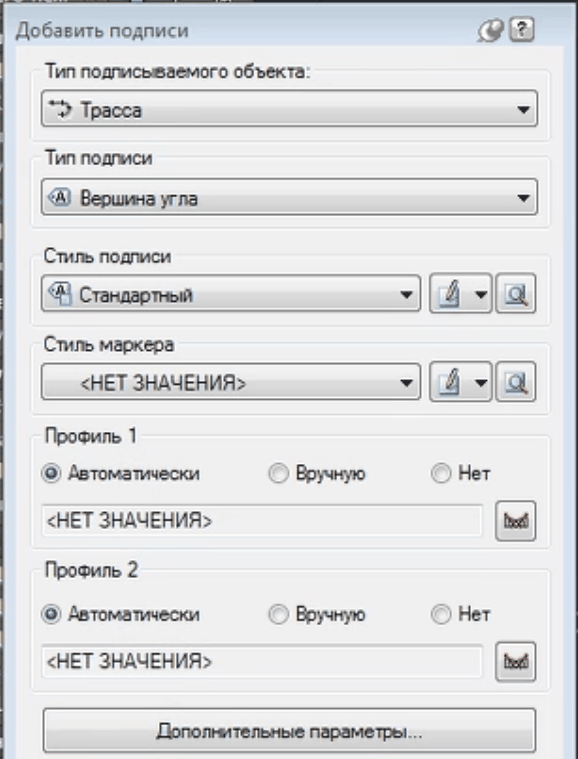

Используется для подписывания вершин угла вручную. (можно несколько вершин)

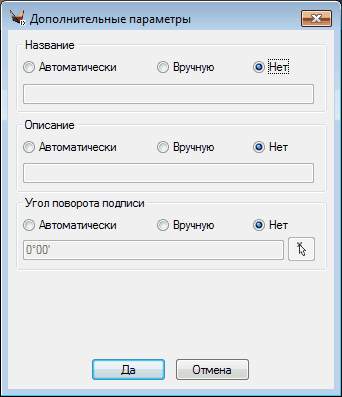

clip2381

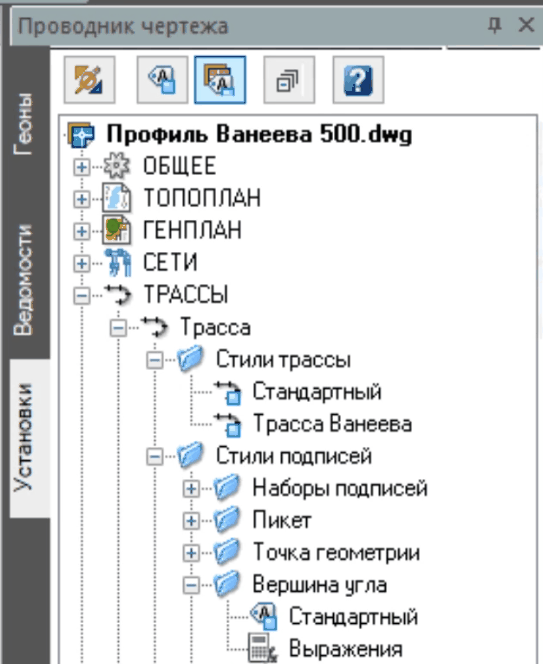

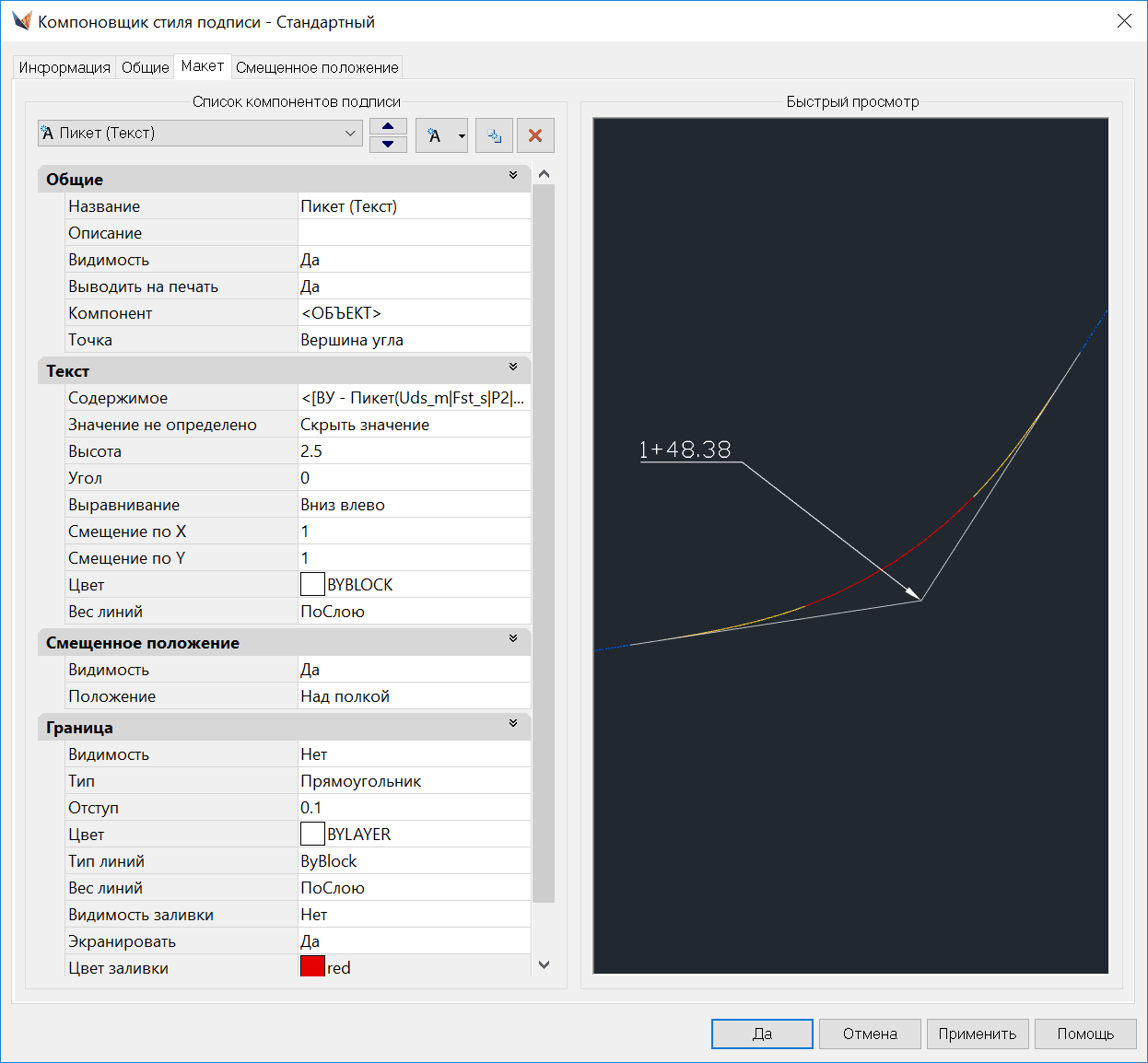

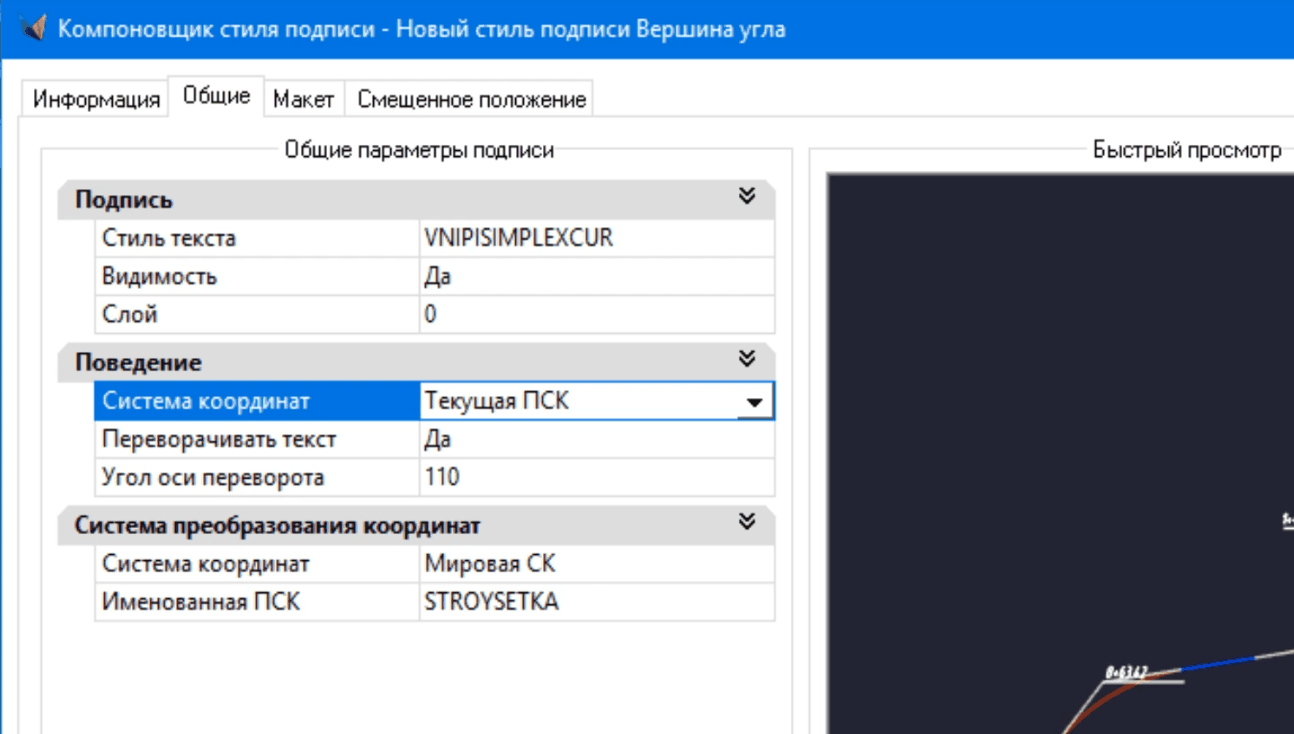

Стиль:

clip2133
clip2134
clip2135

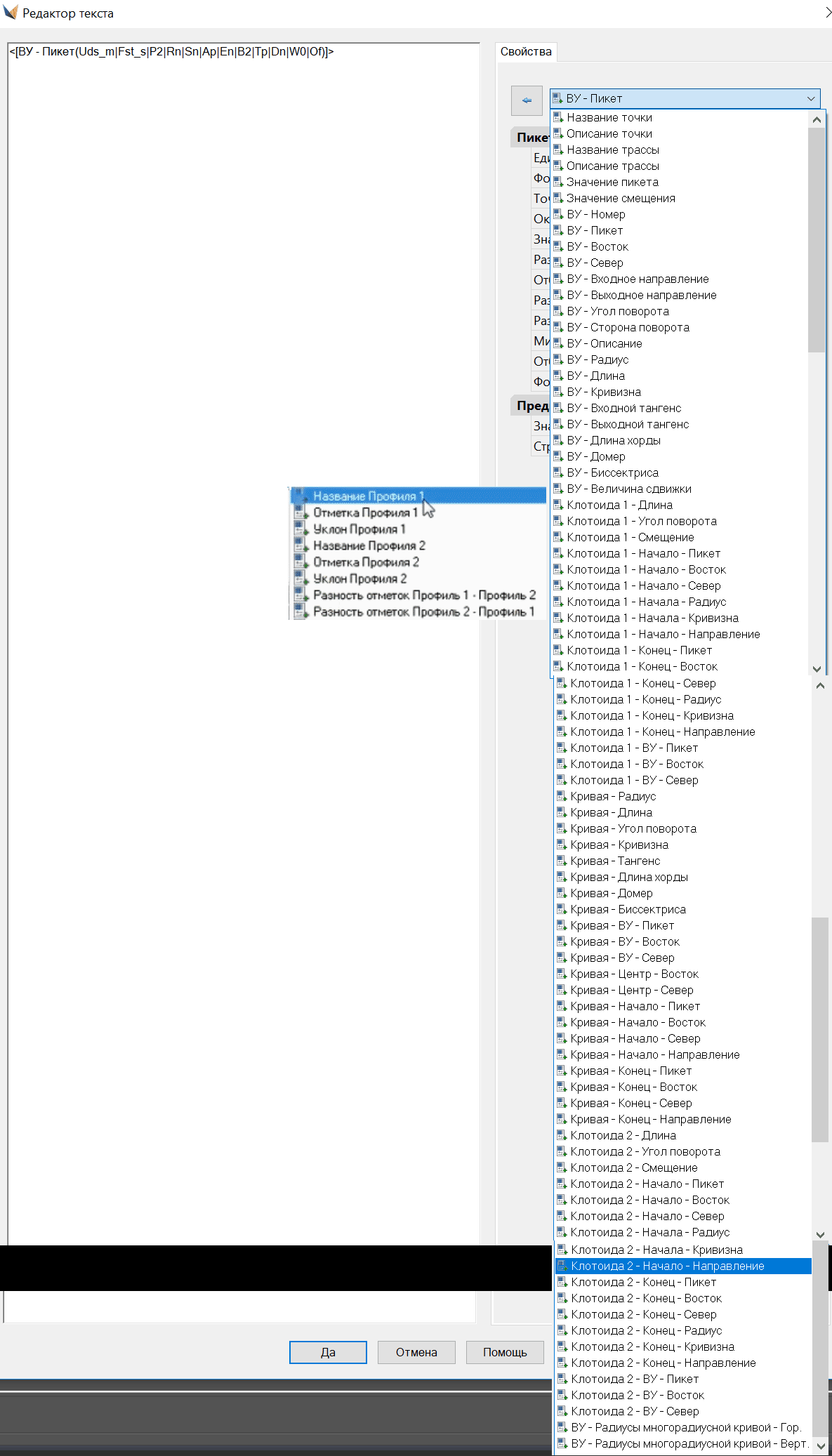

Можно вынести в подпись следующие параметры:

clip1801

Смещенное положение: отображать над полкой либо под полкой.

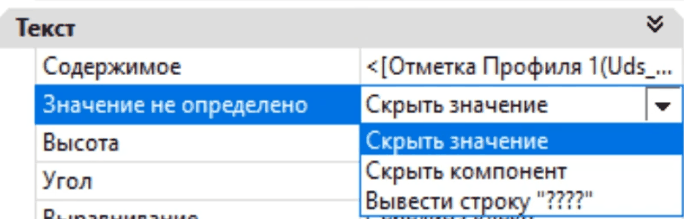

clip2178



Точки привязки:


Сначала задается базисная трасса, а далее вершина угла (щелчком), выбирается ближайший угол; далее точка выноски. Команда зациклена.

Если нужно сразу подписать несколько вершин угла одной трассы – вариант "несколько".  Запрашивается точка выноски первой вершины, а затем: расстояние по Х либо опция "Под объектом".

Примечание.  При переходе на оттягивающиеся ручные подписи точка привязки "Точка выноски" потеряла свою актуальность и была приравнена к точке привязки  "Точка вставки".



см. Подписи, Команда подписывания, редактирование подписей
