Команда создания ручных подписей работает для каждого открытого чертежа отдельно.

Типы подписываемого объекта: Отдельные подписи, Линейный объект общего вида (Полилиния, Геолиния, Тополиния), Поверхности, Сети, Трассы, Окно профиля, Окно сечения, Геология...

Тип объекта: Отдельные подписи (независимо от объекта). Стили подписей: Заметка, Две точки...

Маркер - .

При изменении исходных объектов инф. поля подписи изменяются автоматически. (В частности могут перестаь отображаться, хотя в таблице остаются.)

При удалении исходного объекта все его подписи удаляются.

При изменении исх. объекта некотрые подписи могут перестать отображаться (однако остаются в списке подписей).

Объекты (геоны) можно аннотировать подписями, которые динамически изменяются при изменении объектов чертежа.

У целого ряда геонов имеются подписи.

Подписи состоят из трех примитивов: отрезок, текст, блок.

Подписи управляются стилями подписей.

Один стиль подписи отличается от другого набором точек привязки и набором информационных полей.

В Проводнике чертежа на вкладке Установки геоны содержат свои собственные уникальные стили подписей. Задавая стиль подписи, Вы определяете параметры подписи и устанавливаете отношения с использующим ее объектом.

Можно изменить определенные свойства в стилях подписи, чтобы модифицировать отображение и поведение.

При создании объектов в чертеже они автоматически подписываются, используя заданные стили подписи. Однако, после того как чертеж создан, можно еще вручную добавить подписи.

Можно задать установки по умолчанию для всех подписей, принадлежащих соответствующему объекту.  Для этого выберите имя объекта в проводнике чертежа(вкладка Установки), сделайте правый щелчок и щелкните Установки объекта.

Подписи масштабируются относительно масштаба чертежа в пространстве модели, и масштабируются по заданной высоте текста в пространстве листа.

Ручки на подписях надо выбирать с помощью нажатия CTRL.

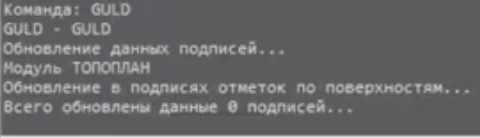

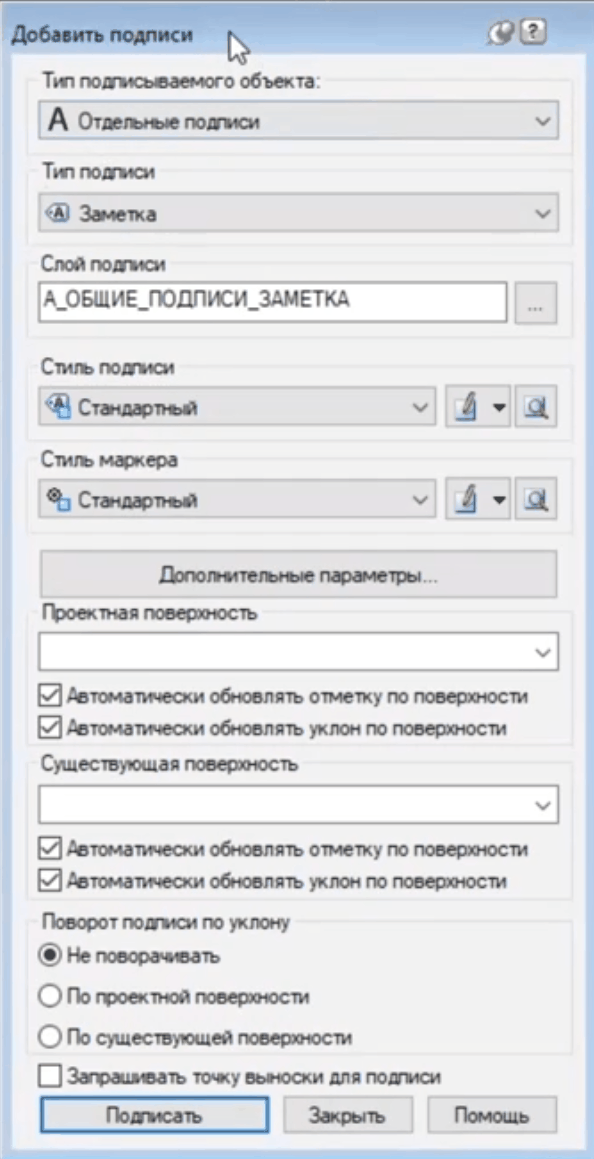

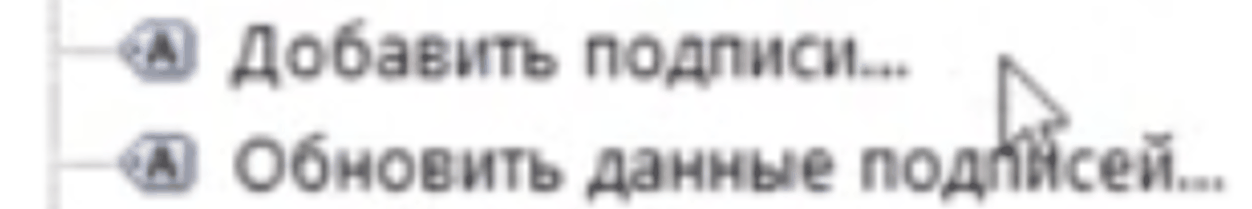

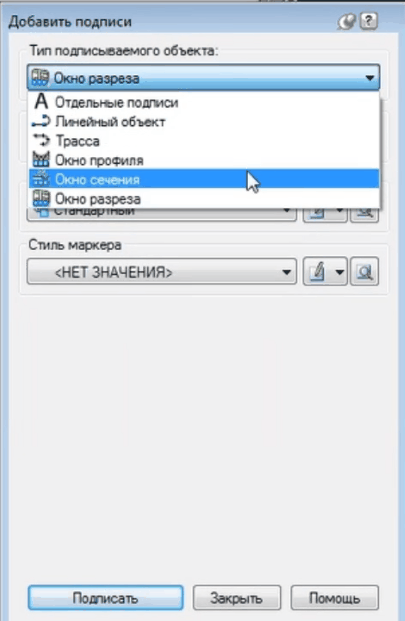

Вызов из Проводника чертежа



clip0678clip0691

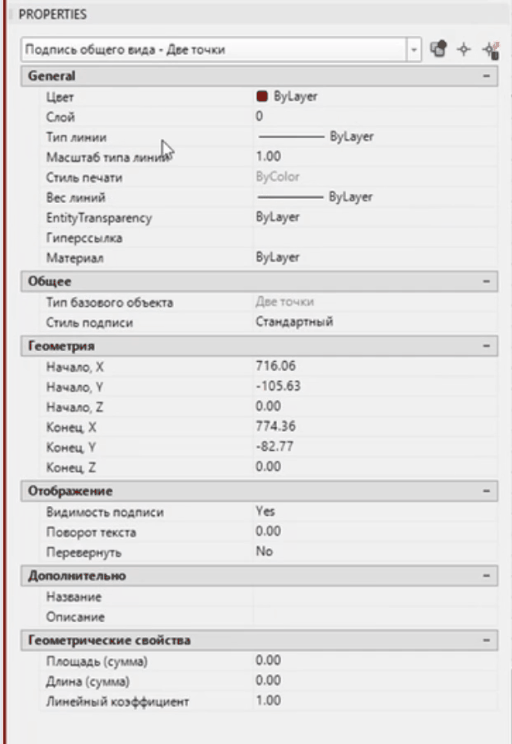

clip0661

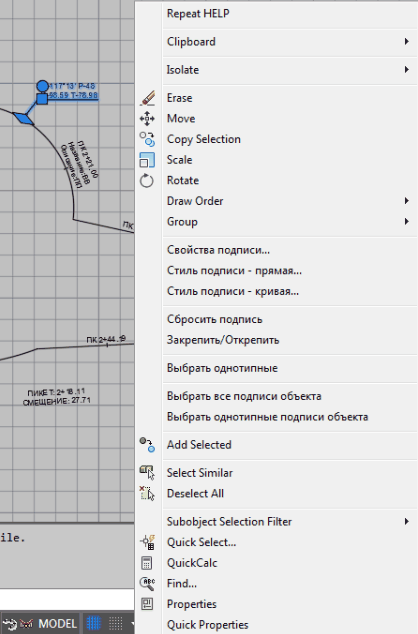

Контекстное меню.

В первом случае есть сброс, закрепление. Во втором - переворот.

clip0673

clip0674

Не привязанная к объекту подпись:

clip0676



На данный момент подписи копировать НЕЛЬЗЯ!
