Стиль трассы

Previous pageReturn to chapter overviewNext page

фильм



Проводник чертежа > закладка Установки > Трассы > Стиль трассы



Также можно вызвать из контекстного меню (по щелчку правой кнопкой мыши на трассе).

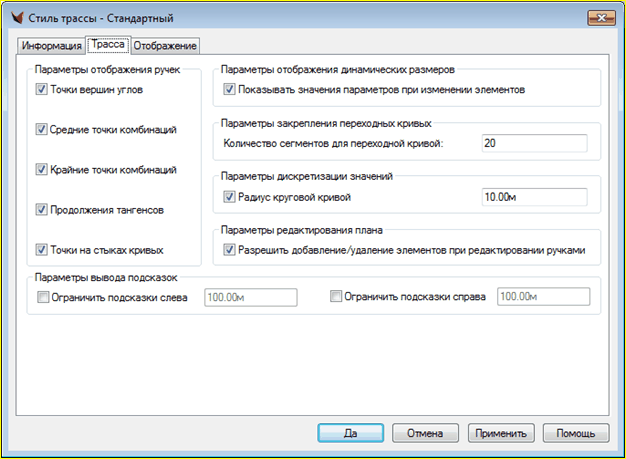

Закладка Трасса:

clip2958

В закладке Трасса легко управлять параметрами отображения ручек, включая или отключая соответствующий флажок. Чтобы задать динамические размеры, нужно включить флажок Показывать значения параметров при изменении размеров.

Отключив флажок Радиус круговой кривой, можно задать произвольное значение радиуса, а при включенном флажке значение шага фиксированное и равно заданному значению.

Кроме того, можно управлять добавлением/удалением элементов при редактировании ручками.

Также есть возможность указать пределы отображения подсказок по трассе слева и справа от нее.

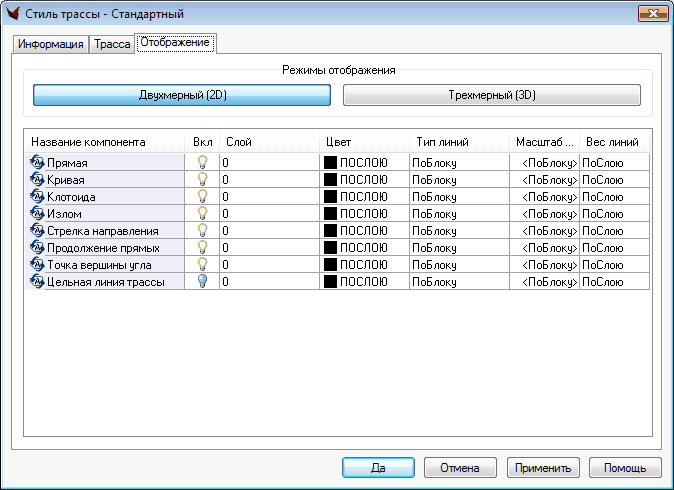

Закладка Отображение:

ассоциирование с типами элементов различных слоев;

раскраска различным цветом различных элементов оси трассы. Линейные части одним цветом, переходные кривые другим цветом, круговые кривые третьим цветом. Такая раскраска позволяет визуально оценить, когда заканчивается один элемент оси и начинается другой. Это очень удобно при работе над планом трассы во время вписывания круговых и переходных кривых;

типы, масштабы и веса линий.

clip1772

На закладке Отображение можно, используя групповой выбор (стандартно: с помощью Ctrl, Shift и Ctrl+Shift),  задать множественные значения – при этом при вводе этого значения надо удерживать Shift (неочевидно!).
