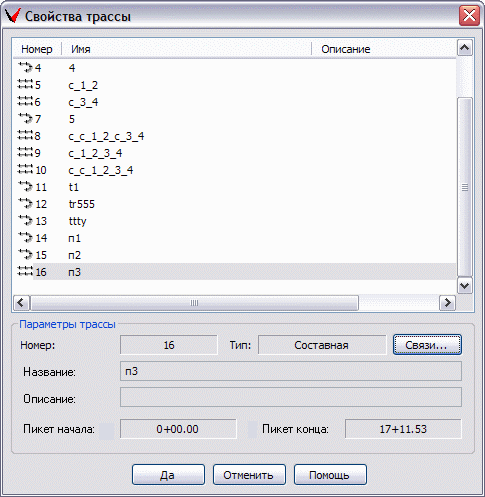

Выбирается трасса – на экране или из списка

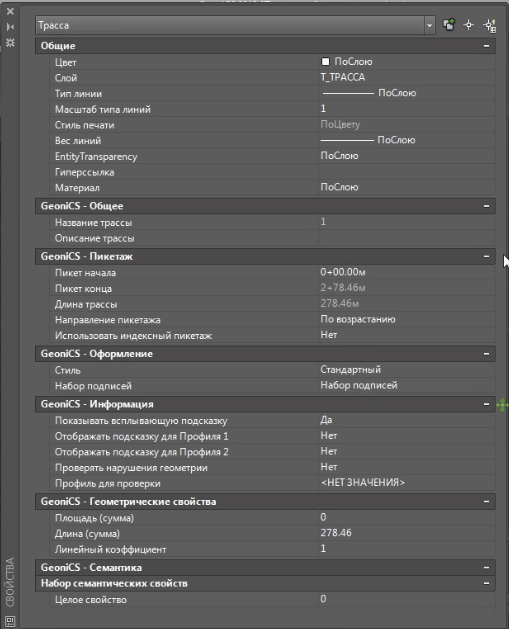

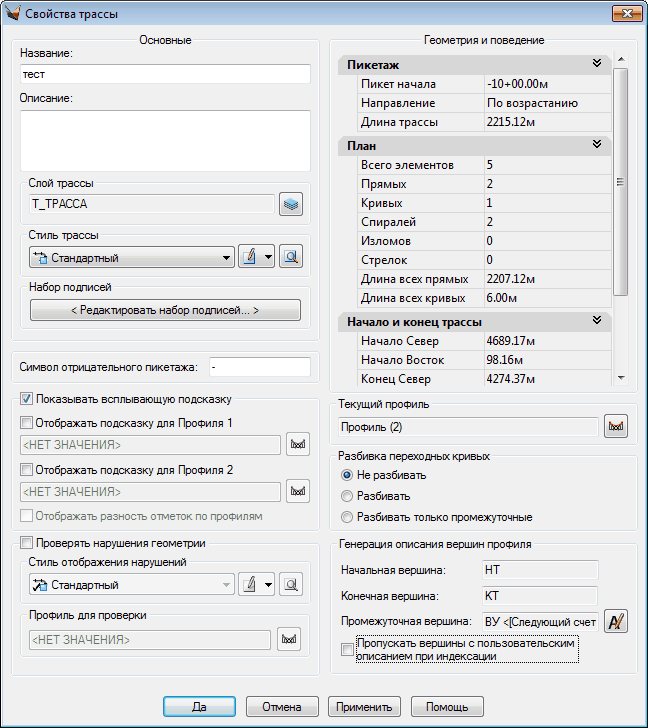

Можно изменить название, описание, стиль и слой, набор подписей, параметры всплывающей подсказки. Здесь же включается проверка нарушений – при включенной опции нарушения будут проверяться и отображаться по указанному стилю.

Опции разбивки переходных кривых управляют расчетом полной длины кривых и прямых в трассе. Если опция установлена в значение Разбивать, то длина переходных кривых в данной трассе будет разбиваться между соседними элементами (кривыми и прямыми). Соответственно, будут пересчитываться и некоторые другие зависимые параметры. Это будет отражаться в подписях элементов трассы, в полоске горизонтальной геометрии, в ведомостях углов поворотов и элементов, но не в отрисовке самой трассы.

Разбивать только промежуточные – разбиваться будут только те переходные в составной кривой, которые расположены между двумя круговыми кривыми.

Символ отрицательного пикетажа – при необходимости для трассы можно задать символ, который будет выводиться перед отрицательным значением пикетажа вместо стандартного минуса (необходимо соответствующим образом настроить формат вывода пикетажа).

Генерация описания вершин трассы. Позволяет указать шаблоны для описания начальной, конечной и промежуточных вершин трассы, а так же выставить флаг, пропускать ли при нумерации вершины, описание которых было изменено пользователем.



Профиль задается чисто для подсказок, а для вывода в подписях - здесь: Подписать автоматически (генератор)



После изменения свойств трассы (например, пикета начала) необходимо выполнить команду _REGEN. При этом изменяются все подписи как на трассе, так и на всех ее профилях.
