<< Оглавление >> Проверка нарушений в плане |

|
Контроль нарушений на трассе можно выполнить:
• динамически – нарушения выводятся сразу рядом с планом. Установки контроля нарушений ограничений постоянно подключены к объекту – трассе или профилю, и постоянно отслеживаются нарушения в плане - при создании и редактировании трасс и при проверке нарушений для профиля;
• получить список нарушений с помощью специальной команды.
В диалоговом окне четыре вкладки:
•Информация,
•Контроль плана,

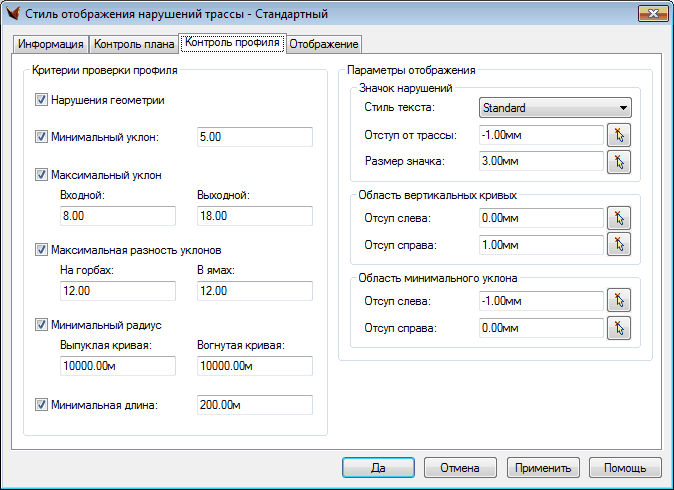

•Контроль профиля,
•Отображение.
На вкладке Информация выводятся сведения о названии стиля, о типе текущего объекта и персонификация создания и изменения стиля.

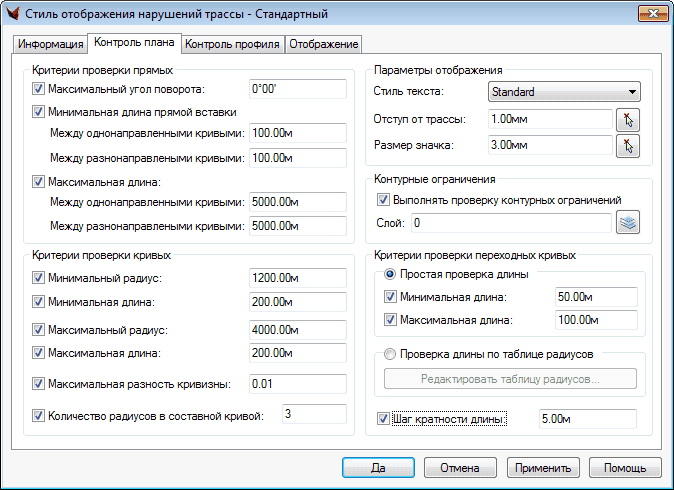

На вкладке Контроль плана устанавливаются критерии проверки прямых и кривых, переходных кривых. При включении флажков (критериев проверки) соответственно задаются и значения критериев.
В параметрах отображения настраиваются стиль текста, отступ от трассы и размер выводимого значка.
Контроль нарушений на трассе определяется своим специальным стилем. В Проводнике чертежа откройте Трасса > Контроль нарушений. Определен стиль нарушений – Стандартный. Откройте этот стиль. Выводится диалоговое окно
Установки:
Критерии проверки одинаковые. А способы отображения отличаются: в полоске используются стандартные подписи, которые настраиваются отдельно, на вкладке "Полоска"; а в контроле нарушений трассы
отображение фиксированное, потому появляются дополнительные параметры отображения.

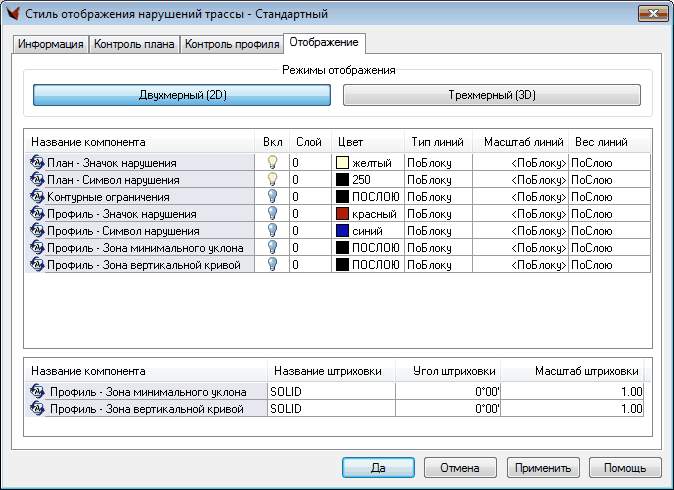

На вкладке Отображения задаются отображаемые компоненты, их цвет, тип линии и масштаб.
Для динамического контроля нарушения в Свойствах трассы необходимо включить флажок Проверять нарушения геометрии, установить стиль отображения нарушения и, если нужен контроль про профилю, выбрать профиль для проверки.

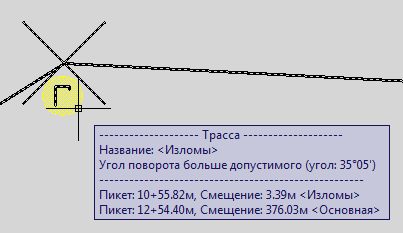

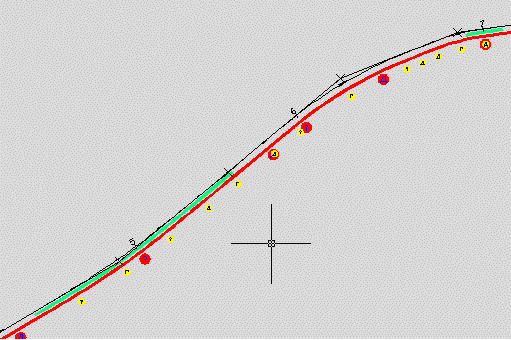

Для указанной трассы и выбранного на ней профиля осуществляется контроль нарушений. На чертеже выводятся значки нарушений. Поместив курсор на каком либо значке, получим информацию о нарушении в данной точке.
Красным цветом выводятся значки о нарушении на профиле, желтым – о нарушении на плане, зеленым – области вертикальных кривых. Все цвета устанавливаются в параметрах отображения.
