Установки операций
|
<< Оглавление >> Установки операций |

|
В GeoniCS 1 единица чертежа = 1 м МЕСТНОСТИ.
Базовая точка чертежа, устанавливаемая командой _Base (База), – 0,0,0.
Т.е. в пространстве модели нужно создавать МОДЕЛЬ генплана и ни в коем случае не делать там же оформление.
Если же выводить в платформе модель в масштабе 1:1, то это будет соответствовать М1:1000.

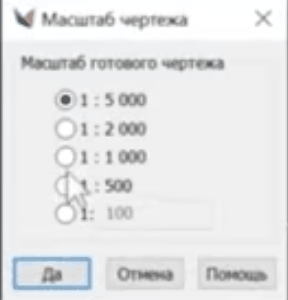

Масштаб создаваемых знаков определяется Установкой масштаба готового чертежа. Масштаб выходного чертежа (500, 1000, 2000, 5000, произвольный – в ТОПОПЛАНе происходит "привязка" к ближайшему виду условного знака. Например, при масштабе 1:200 знаки будут масштаба 500, а чертеж 1:200.)

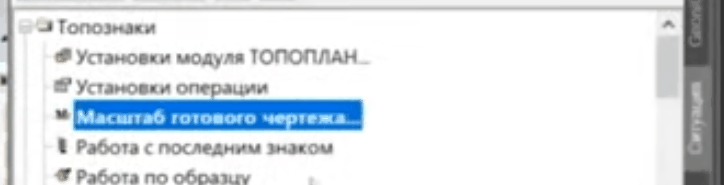

А также можно из геодерева:
Установки позволяют задать особенности операций сколка, накладка, замена.
Установки запоминаются в системе и действуют в следующих сеансах.
Операции работают в соответствии с установками в данном окне. Система помнит установки для данного сеанса с данным чертежом.

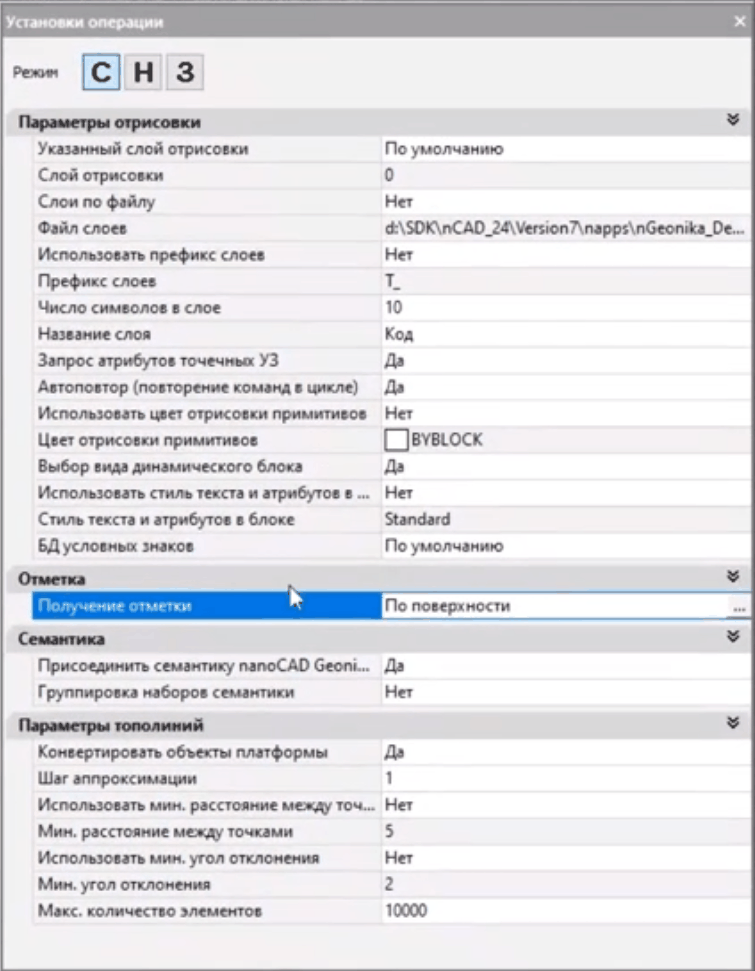

Установки в окне для каждой операции определяют:
1a. Параметры отрисовки
- Указанный слой отрисовки.
Опция определяет Слой, на котором будет отрисован знак.
• принятый по умолчанию (для топознаков – в соответствии с классификатором; для геолиний текущий и принятый по умолчанию совпадают)
• текущий слой
• слой примитива-прототипа (для накладки и замены)
• указанный (можно выбрать из выпадающего списка или ввести свой – работает для текущей выбранной операции, если предыдущее значение "указанный").
При установленной опции “По умолчанию” доступны пункты «Слои по файлу», «Использовать префикс слоев», «Число символов в слое» и «Название слоя».
Следующие опции, определяющие название слоя:
• Слои по файлу
При пункте "Слои по файлу" "Да" объекты будут располагаться на слои в соответствии с заданным в установках файлом (по умолчанию – для GeoniCS ИЗЫСКАНИЯ (RGS), файл расположен в папке %ProgramData%\GeoniCS\GeoniCS 2017\ТОПОПЛАН\TcRgsLayer.dat ).
• Использовать префикс слоев
К названию слоя добавляются символы префикса слоя.
• Число символов в слое
Определяет количество символов в названии слоя, если опция «Название слоя» установлена в значение «Код».
Примечание. При "количестве символов", равном 0, объекты создаются на слое 0 и префикс слоев не учитывается.
• Название слоя
Задает способ названия слоя. Возможны следующие опции: «Код», «Код+название», «Название».
1.2. Параметры при сколке:
- Запрос атрибутов точечного знака. При отрисовке точечных знаков запрашиваются атрибуты (по умолчанию включен).
- Автоповтор – повторение команд в цикле (по умолчанию включен).
- Запрос высоты точки. При отрисовке знаков запрашивается высота точки.
- Выбор вида динамического блока. При вставке точечного знака, который представлен в виде динамического блока, отображается окно для выбора вида отображения блока.
1.3. Способ выбора при накладке-замене:
• Обычный выбор примитивов, в т.ч. с использованием всех примитивов слоя,
• Одиночный примитив.
1.4. Динамическая замена отображения знаков.
• Использовать стили текстов и атрибутов в блоках
Применим для точечных знаков. При вставке блоков по умолчанию используется стиль текста, заданный в блоке. Данная опция позволяет указать другой стиль, который будет установлен в текстах и атрибутах блока при отрисовке/замене условных знаков. Данный режим активен для текущего чертежа в текущей сессии, т. е. в следующей сессии надо будет устанавить настройку заново.
В блоках текстам и атрибутам в файлах-шаблонах (*.dwg) в качестве базового задан стиль текста ESKD, шрифтом eskd1.shx.
При вставке текста используется текущий стиль текста.
• Использовать цвет отрисовки примитивов.
Применим для всех знаков топоплана. Данная опция принудительно задает цвет отрисовываемых объектов топоплана, для которых возможно.
1.5. БД условных знаков.
Переключает режим отображения точечных и линейных знаков. Вариант отображений знаков:
"По умолчанию
В отображении точечных и линейных знаков используется векторный шрифт eskd.shx. Шаблоны блоков и описание правил тополиний находятся в папке данных "%ProgramData%\GeoniCS\GeoniCS 2023\ТОПОПЛАН\DB".
"Альтернативный
В отображении знаков используются ТруТайп шрифты. Шаблоны блоков и описание правил тополиний находятся в папке данных "%ProgramData%\GeoniCS\GeoniCS 2023\ТОПОПЛАН\DBA".

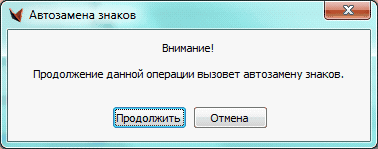

Переключение опции, если в чертеже присутствуют знаки топоплана, выводит диалог предупреждения об автозамене всех знаков при продолжении операции.
Также данный параметр можно изменить операцией автозамены.
Данный параметр сохраняется в чертеже.

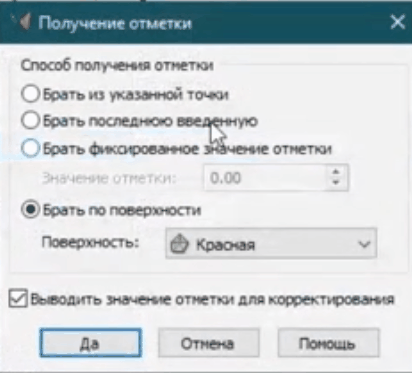

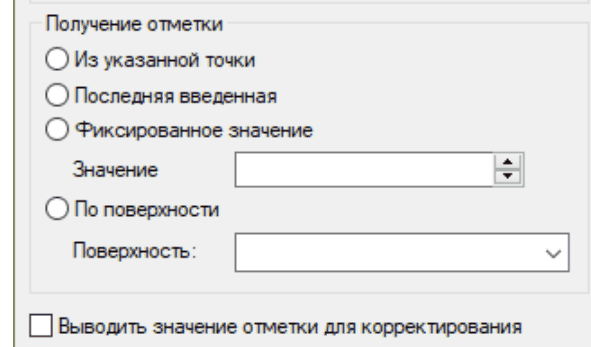

2. Запрос отметки точки
3. Семантика (cм. Работа с семантикой) :
при включении флажка при вводе новых топографических объектов и объектов Территориального планирования к ним будет присоединяться семантическая информация, указанная в файле установок semantics.dat (по умолчанию включено).
Групповые операции "Накладка" и "Замена" предназначены для массового, а не одиночного перевода точек (или символов-блоков), разомкнутых или замкнутых контуров, полученных из различных систем или геолиний в указанные условные знаки.
Выбор объектов для групповых операций может производиться любым стандартным способом.
Выводится количество выбранных объектов при замене (накладке) и сколько обработано.
Примечание: если установлен одиночный выбор, а выбрано много примитивов, происходит сброс, и операция запрашивает выбрать нужные примитивы обычным образом.
Ряд параметров имеют смысл для текущей операции.
В работе: возможность фиксации значений по умолчанию.
В работе: для точечного объекта и для точек линейных объектов:
