GeoniCS – моделирующий пакет – он моделирует объекты НА МЕСТНОСТИ.
В GeoniCS 1 единица чертежа = 1 м МЕСТНОСТИ.
Базовая точка чертежа, устанавливаемая командой _Base (База), - 0,0,0.
Т.е. в пространстве модели нужно создавать МОДЕЛЬ генплана и ни в коем случае не делать там же оформление.
Если же выводить в платформе модель в масштабе 1:1, то это будет соответствовать М1:1000.

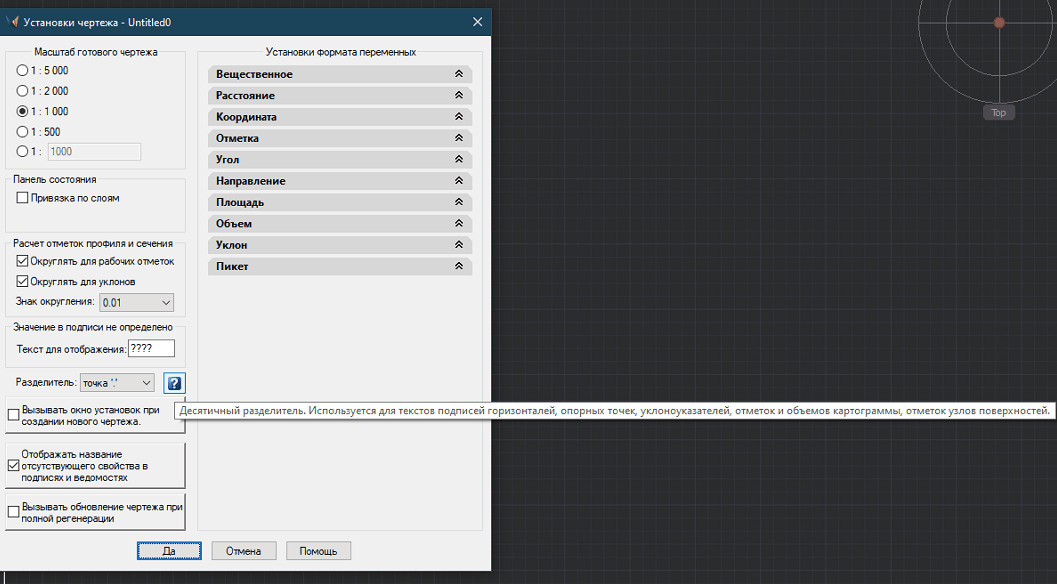

Чтобы установить другой масштаб, вызовите Проводник чертежа, закладка Установки и щелкните правой кнопкой мыши на имени чертежа.
Также есть пункты в закладке GeoniCS в геодереве, в меню и ленте.
Масштаб выходного чертежа запоминается в dwg. Далее необходимо сохранить пустой чертеж как GeoniCS.dwt и использовать его как шаблон.
Масштаб готового чертежа определяет элементы оформления – высоту текстов, толщины линий. (Генерализацию – изменение вида объектов в зависимости от масштаба – система не делает!)
Соответственно, во всех диалоговых окнах размеры элементов оформления всегда задаются в мм готового чертежа.
А в макетах пространства листа нужно создать вьюпорт и там задать масштаб (масштаб по умолчанию – 1:1000; а для М1:500, например, 2:1 – знак увеличится; для М1:2000 надо задать 1:2, знак уменьшится.)
Изучите, как удобно использовать Пространство листа.
Используйте Оформление GeoniCS или делайте для себя аналогично.
Изменять масштаб готового чертежа можно в процессе работы.
Но – внимание! – на ранее отрисованные примитивы изменение масштаба не влияет.

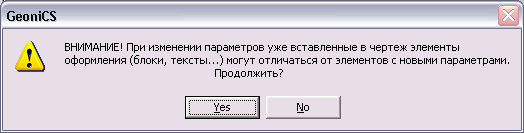

Поэтому выдается предупреждение
Изменения будут применяться только к вновь создаваемым объектам, а ранее сделанная часть не изменится, т. е. получится «разнокалиберный» чертеж.
Имеется функция автозамены (высоты текстов, ltscale линий) для генплана. При этом, однако, может получиться "налезание" надписей друг на друга и на другие элементы чертежа.
При изменении масштаба выходного чертежа происходит принудительная регенерация.
Можно задать: вызывать ли данное окно при создании нового чертежа или первом открытии чертежа в GeoniCS.
См. также о точности Luprec
