Команда при возможности автоматически прокладывает участок профиля сети или весь профиль с учетом соблюдения параметров (попытка достичь минимизации уклона и глубины прокладки). В полученном профиле не будет нарушений в профиле до пересекаемых коммуникаций, выхода на поверхность и будут соблюдены все заданные параметры. Во многих случаях такое проложение невозможно, о чем сообщается. В этом случае должен работать специалист.

После вызова команды в редакторе профиля идет запрос указания начала и конца обрабатываемого участка. Если нужно проложить сразу весь профиль, нужно нажать Esc.

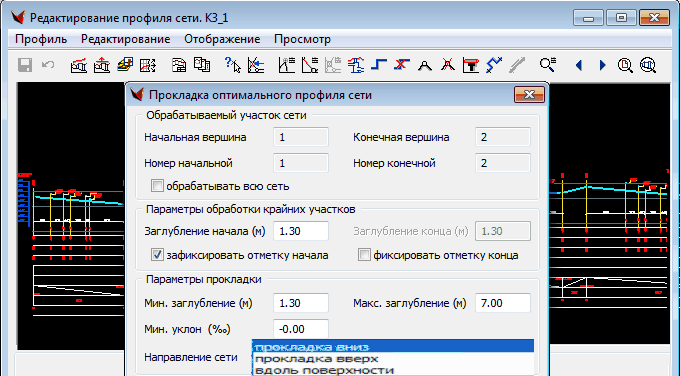

В диалоге параметров задаем ограничения: минимальное и максимальное допустимое заглубление, минимальный уклон.

Также можно задать направление прокладки сети. Это в первую очередь актуально для самотечных сетей. Если нужно, чтобы сеть выходила или заканчивалась на какой то отметке, выбираем фиксацию и задаем отметку.

Таким образом, существенно упрощается проектирование сети. Полученная сеть будет лежать на допустимых расстояниях от пересекаемых коммуникаций и находиться в пределах, заданных пользователем.
