<< Оглавление >> Редактор элементов |

|
После указания траншеи на чертеже откроется диалог редактирования элементов траншеи (данную команду также можно вызвать из контекстного меню траншеи).
Доступны следующие команды:
Добавить котлован – позволяет создать новый котлован по колодцу сети (если колодец еще не находится в уже существующем котловане). Колодец сети указывается на чертеже.
Удалить котлован – удаляет котлован из траншеи. Котлован указывается на чертеже и должен принадлежать редактируемой траншее.
Добавить сегмент траншеи – создает новый сегмент траншеи по сегменту сети. Сегмент сети указывается точкой на чертеже. Если выбранный сегмент сети не принадлежит какой-либо из траншей, то новый сегмент траншеи будет создан по всей длине сегмента сети. Если указанный сегмент полностью принадлежит одной из траншей, то новый сегмент траншеи создан не будет.
Если же для участка сети частично уже есть траншеи, то траншея строится на участке, где указана точка, в обе стороны – пока не встретятся траншеи, т. е. будет создан сегмент траншеи с максимально возможной длиной для данной точки.
Удалить сегмент траншеи – удаляет сегмент траншеи после его выбора в чертеж (если выбранный сегмент принадлежит редактируемой траншее).
Разбить сегмент траншеи – разбивает сегмент траншеи на две части в точке, указанной на чертеж.
Объединить сегменты в один – объединяет два сегмента траншеи в результирующий, если один из них является продолжением другого.

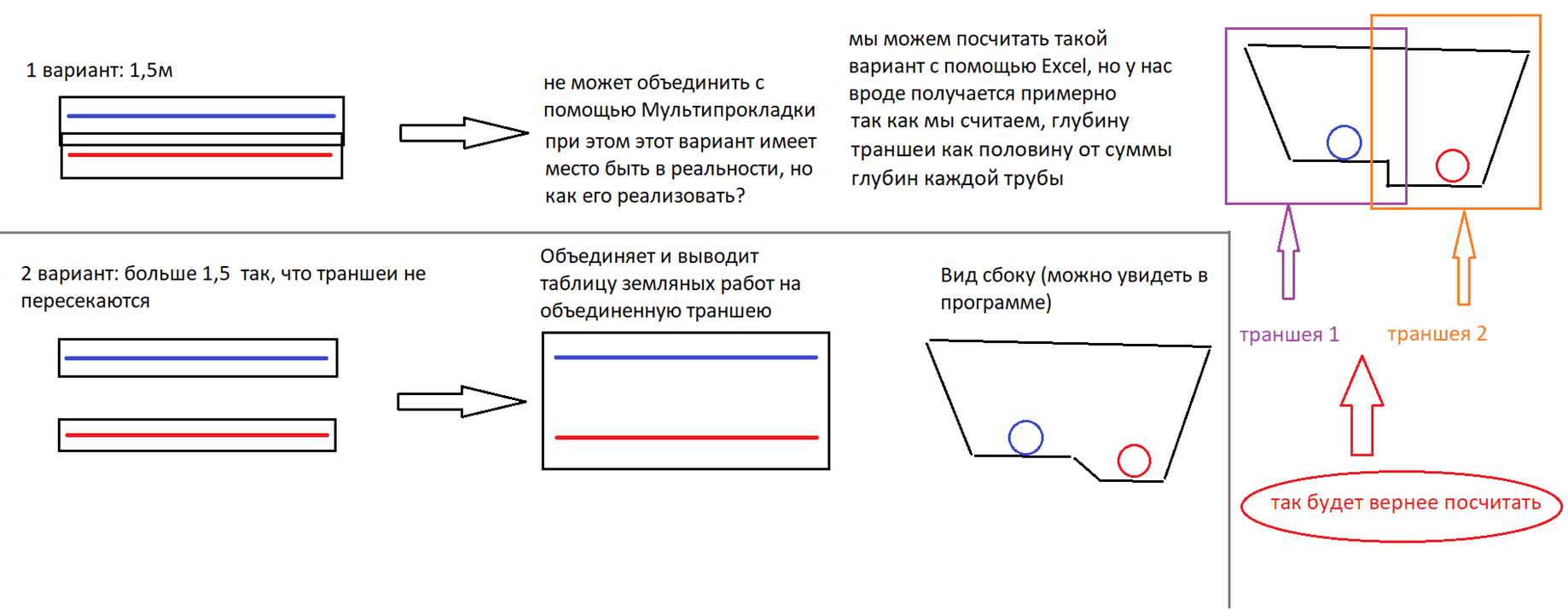

Объединить сегменты в один (мультипрокладка) – создает из двух сегментов траншеи результирующий, который включает в себя трубы из исходных сегментов.
Свойства элементов – после выборы в чертеже одного или нескольких котлованов/сегментов траншеи вызывает окно свойств.

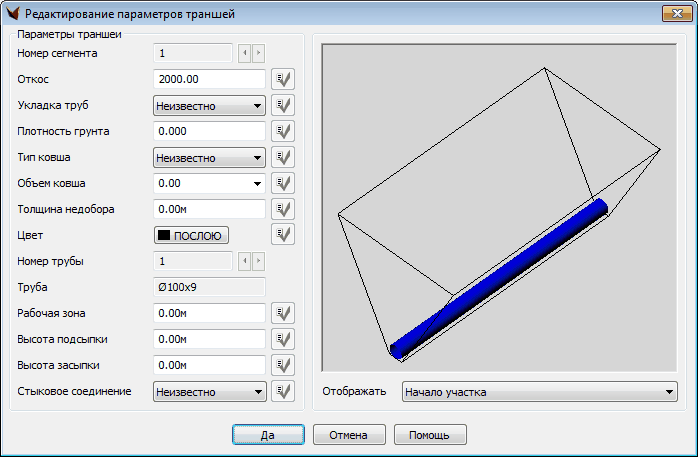

Диалог свойств сегмента траншеи:
В данном диалоге доступны для редактирования следующие параметры сегмента траншеи:
1. Откос.
2. Способ укладки труб.
3. Плотность грунта на данном участке.
4. Тип ковша экскаватора, используемого для на участке.
5. Объем ковша экскаватора.
6. Толщина недобора (автоматически подбирается по типу и объему ковша экскаватора, можно задать вручную, таблица представлена ниже).
7. Цвет отображение участка на чертеже.
8. Параметры труб, принадлежащих участку:
• Обозначение трубы (не редактируемый параметр).
• Рабочая зона трубы (подбирается по диаметру трубы, способу укладки труб и стыковому соединению – СНиП 3.02.01-87, таблица представлена ниже).
• Высота подсыпки (искусственное основание).
• Высота обратной засыпки.
• Стыковое соединение труб.
Переключение между выбранными сегментами траншеи производится с помощью переключателя – «Номер сегмента».
Переключение между свойствами труб данного сегмента производится с помощью переключателя – «Номер трубы».
В правой части диалога выводится препдпросмотр редактируемого сегмента траншеи – (можно выбрать отображение начала или конца участка). Отображаются участки труб, начальное/конечное сечение сегмента траншеи, так же нанесены основные размеры. Редактируемая труба отображается отдельным цветом (индекс цвета 5).
Данная кнопка позволяет установить значение параметра, против которого она расположена, для всех выбранных сегментов траншеи. Если устанавливается параметр трубы, то данный параметр устанавливается всем трубам выбранных сегментов траншеи.

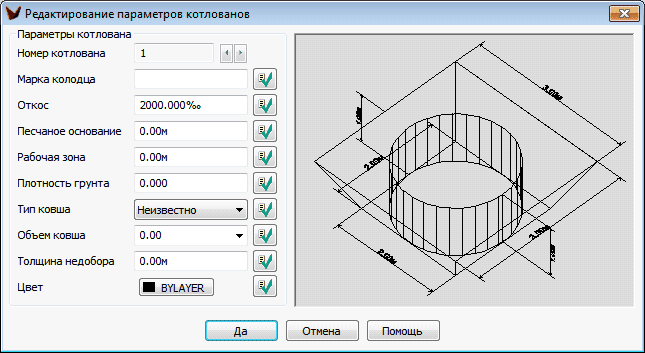

Диалог свойств котлована траншеи:
В данном диалоге доступны для редактирования следующие параметры котлована траншеи:
1. Марка колодца.
2. Откос.
3. Высота песчаного основания.
4. Рабочая зона.
5. Плотность грунта.
6. Тип ковша экскаватора.
7. Объем ковша.
8. Толщина недобора (автоматически подбирается по типу и объему ковша экскаватора, можно задать вручную, таблица представлена ниже).
9. Цвет отображения котлована в плане.
Данная кнопка позволяет установить значение параметра, против которого она расположена, для всех выбранных котлованов траншеи.
Отмена/повтор – данные команды позволяют отменить или повторить результаты выполненных команд.
Табличный редактор – вызывает табличный редактор для редактируемой траншеи.
Таблица расчета ширины дна траншеи.
Способ укладки трубопроводов |
Ширина траншей, м, без учета креплений при стыковом соединении |
||
сварном |
раструбном |
муфтовом, фланцевом, фальцевом для всех труб и раструбном для керамических труб |
|
1. Плетями или отдельными секциями при наружном диаметре труб, D, м: |
|
|
|
до 0.7 включительно |
D + 0.3, но не менее 0.7 |
- |
- |
свыше 0.7 |
1.5 D |
- |
- |
2. То же на участках, разрабатываемых траншейными экскаваторами под трубопроводы диаметром до 219 мм, укладываемые без спуска людей в траншеи (узкотраншейный метод) |
D + 0.2 |
- |
- |
3. То же на участках трубопровода, пригружаемого железобетонными пригрузами или анкерными устройствами |
2.2 D |
- |
- |
4. То же на участках трубопровода, пригружаемого с помощью нетканых синтетических материалов |
1.5 D |
- |
- |
5. Отдельными трубами при наружном диаметре труб D, м, включ.: |
|
|
|
до 0.5 |
D + 0.5 |
D + 0.6 |
D + 0.8 |
от 0.5 до 1.6 |
D + 0.8 |
D + 1.0 |
D + 1.2 |
« 1.6 « 3.5 |
D + 1.4 |
D + 1.4 |
D + 1.4 |
|
|
|
|
Таблица расчета толщины недобора
Рабочее оборудование экскаватора |
Допустимые недоборы грунта (hн), см при отрывке одноковшовым экскаватором с емкостью ковша, м3 |
||||
0.25-0.40 |
0.5-0.65 |
0.8-1.25 |
1.5-2.5 |
3-5 |
|
Прямая лопата |
5 |
10 |
10 |
15 |
20 |
Обратная лопата |
10 |
15 |
20 |
-- |
-- |
Драглайн |
15 |
20 |
25 |
30 |
30 |
Транщеи – в работе.
Замечания пользователей:
При редактирование траншеи, если задать Высоту подсыпки, то глубина траншеи становится выше низа трубы, что в корне неверно. Должно быть Глубина траншеи = низ трубы + Высота подсыпки.
Объем земли в траншее программа считает неправильно:
- глубина траншеи считается примерно до середины трубы, почему?
- если большой уклон траншеи, то объем подсыпки песка увеличивается в разы. Видимо, Вы считаете, что он как-то зависит от перепада отметок земли. Объем подсыпки песка НЕ может быть больше объема траншеи. Из-за этого объем засыпки местным грунтом получается со знаком "-" что также НЕ может быть.
:( надо разбираться.
