Добавить сечение и работа с окном

Previous pageReturn to chapter overviewNext page

embim296

Сечение можно делать по четырем видам примитивов: отрезку, дуге, окружности и полилинии, а также по линейным геонам: опорной горизонтали, геолиниям, геону Сеть.

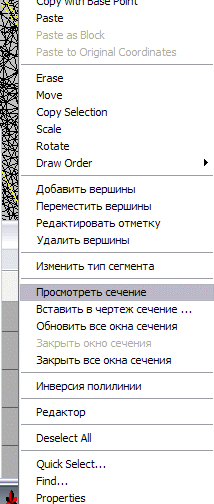

Выбрав примитив

embim297,

можно просмотреть сечение.

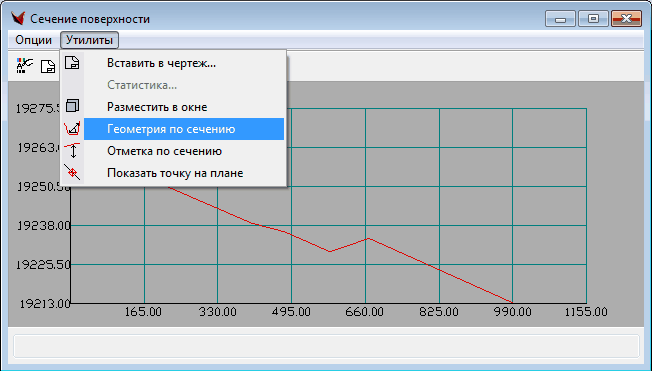

Окно сечения имеет следующий вид:

clip1442

В окне можно масштабировать по Z с помощью колесика мыши (скролинг).

При изменении примитива в чертеже – в окне сечения рисунок будет динамически меняться.

Окон может быть много (одно на примитив).



Вид сечения в окне настраивается с помощью настроек, которые можно вызвать через системное меню Опции > Свойства или на левой кнопке.

Выведется диалоговое окно с четырьмя закладками:

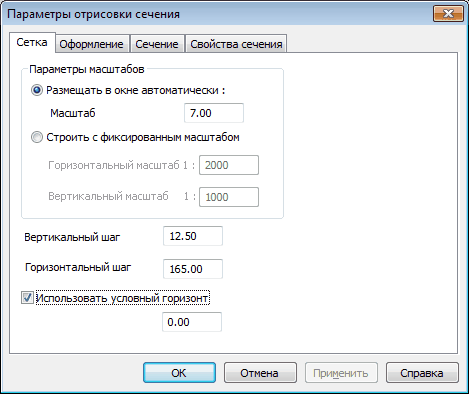

1) в закладке под названием «Сетка» настраиваются параметры сетки отображения;

В этой закладке можно изменять следующие параметры:

Размещать сечение в окне автоматически с указанным масштабом или строить с фиксированным масштабом.

Во втором случае можно задать горизонтальный и вертикальный масштабы сечения (если не понравился автоматический расчет); вертикальный и горизонтальный шаг сетки; а также использование и значение условного горизонта. В этом случае можно использовать пункт меню Разместить в окне или соответствующую кнопку embim299, чтобы вписать сечение в окно.

clip1169

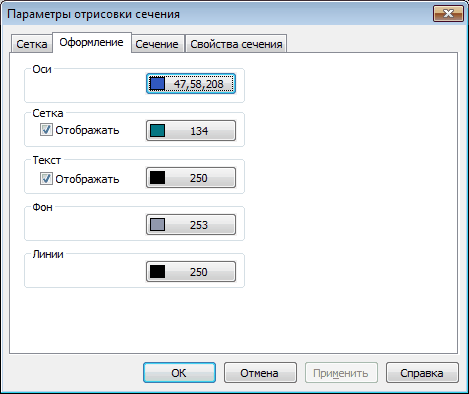

2) в закладке под названием «Оформление» можно изменять цвета и отображение дополнительной информации;

В этой закладке можно изменять:

а) цвет осей;

б) цвет и отображение сетки;

в) цвет и отображение текстовой информации;

г) цвет фона окна;

д) цвет измерительной линии.

Доступна вся 24-битная палитра цветов.

clip1170

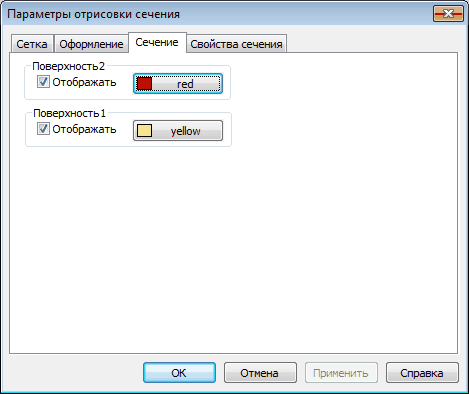

3) в закладке под названием "Сечения" выбирается, какие из сечений отображать, а также можно выбрать цвет сечения поверхности -

clip1406

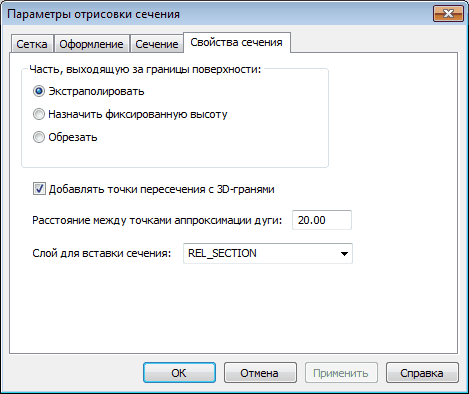

4) в закладке под названием "Свойства сечения" изменяются параметры расчета сечения.

В этой закладке можно изменять:

а) выбирать параметры отображения выступающей за поверхность части сечения, в частности:

– экстраполировать сечение,

– назначить фиксированную высоту сечения,

– обрезать сечение.

б) выбрать добавление точек пересечения с гранями поверхности;

в) назначить шаг аппроксимации нелинейных сегментов сечения.

clip1407

По специальной кнопке embim304в цикле можно указывать точку на сечении – и она будет отображаться на плане.

embim305

Выход по ESC или пункту Отмена в правокнопочном меню мыши.
