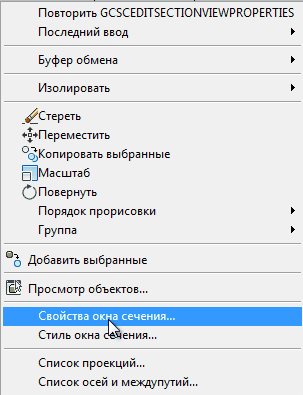

Свойства окна сечения можно вызвать из контекстного меню для выбранного окна сечения.



Выводится диалоговое окно, содержащее четыре вкладки:

•Основные

•Полоски

•Подписи

•Сечения.

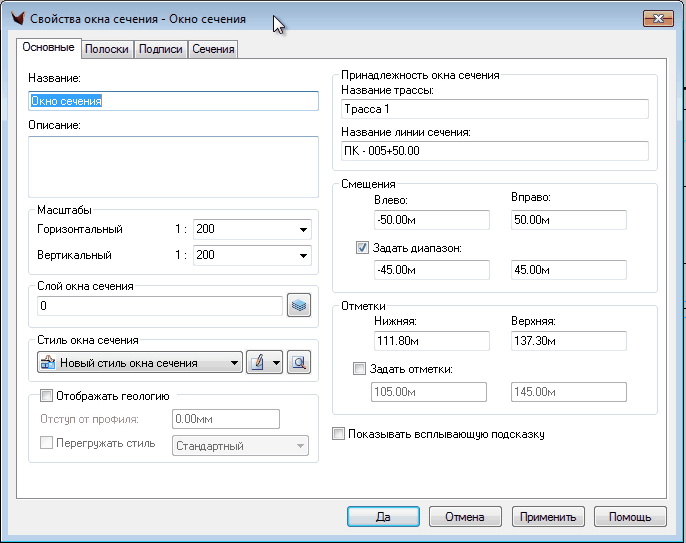

Основные свойства – это название, описание, масштаб, слой и стиль окна сечения, флаг отображения геологии, принадлежность окна сечения трассе и линии сечения, значения смещений и отметок окна сечения и управление всплывающей подсказкой. Все свойства можно редактировать.

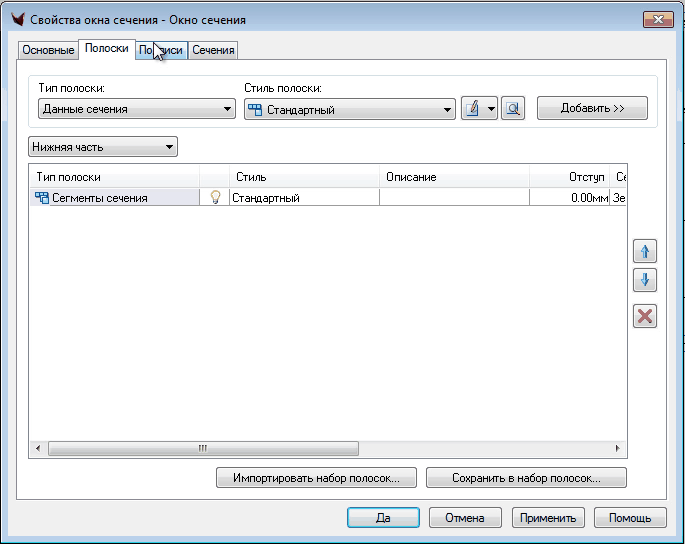

На вкладке Полоски выводится список полосок данных.

Полоски данных можно редактировать как для верхней так и для нижней части окна сечения

.

Можно добавлять новые полоски

,

удалять уже существующие

и перемещать

полоски в списке.

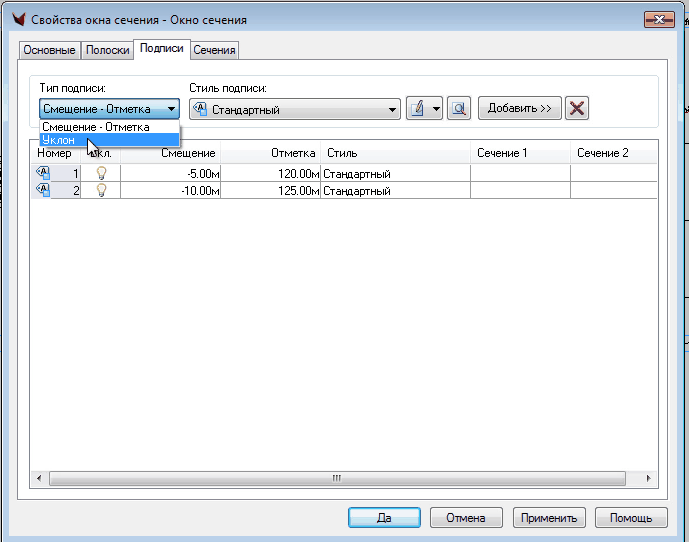

На вкладке Подписи выводится список созданных подписей окна сечения для каждого типа подписи (Смещение-Отметка и Уклон).

Список можно пополнять, добавляя новые подписи или удалять существующие

.

Можно изменить или создать новый стиль подписи.

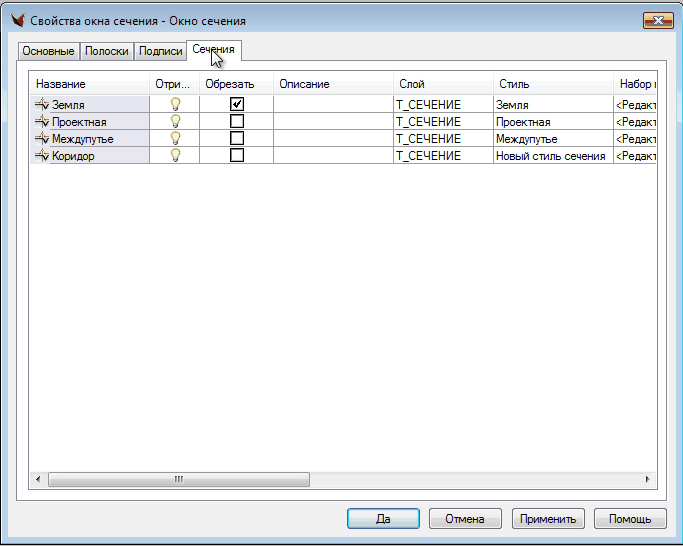

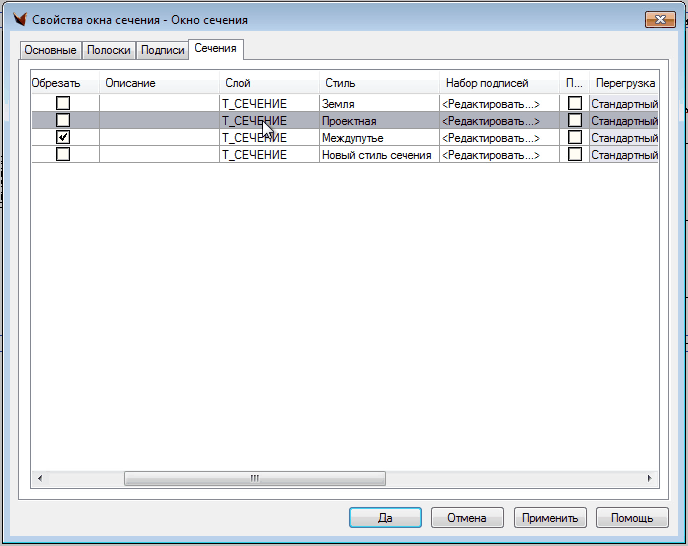

На вкладке Сечения выводится список сечений данного окна сечения и параметры сечений – видимость, флаг обрезания сетки, слой, стиль, набор подписей, перегрузка стиля и подписи, начало и конец смещения.

После подтверждения измененных параметров видны изменения в чертеже.
