<< Оглавление >> Навигация:  СЕЧЕНИЯ (черные, красные, коридоры) > Черные сечения > Окна сечения > Отображение > Стили окон сечения

фильм

Стиль окна сечения управляет как графикой, на фоне которой отображены сечения (сеткой), так и заголовком и подписями осей. Если нужно изменить эти элементы отображения, то можно применить другой стиль окна сечения или отредактировать стиль окна сечения.

При построении сечения пользователь должен выбрать для него подходящий стиль окна.

Кроме того, при создании окна сечения  можно создать новый стиль, копировать выбранный, задать стиль указанием окна в чертеже, редактировать стиль окна профиля и удалять.

Новый стиль создается заданием установок по умолчанию или копированием существующего стиля, а затем изменением его свойств, подходящих под ваши требования. Основные свойства устанавливаются на следующих трех вкладках диалогового окна Стиль окна сечения:

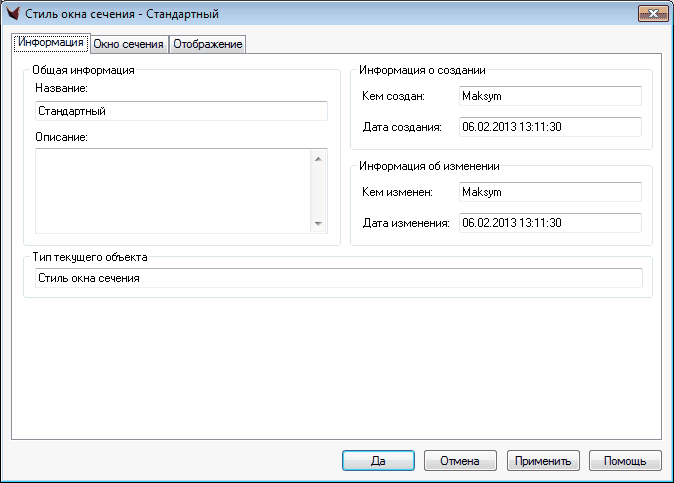

•       вкладка Информация: имя стиля, описание, а также информация о создании и изменении.

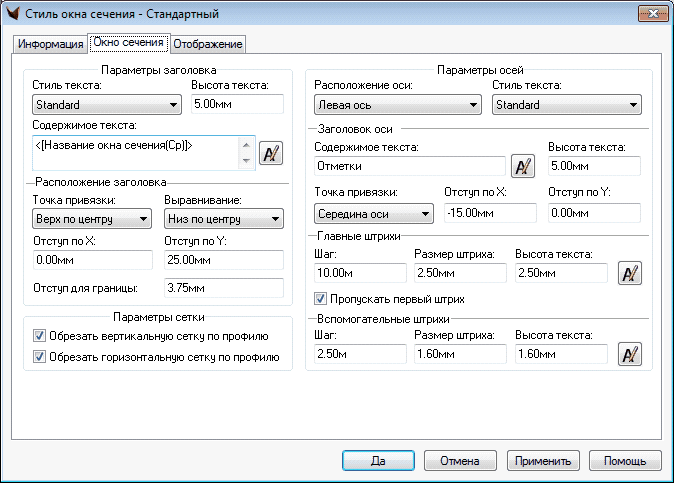

•       вкладка Окно сечения: параметры заголовка, осей (включая заголовки, штрихи, промежуток между штрихами и между линиями сетки, а также подписи горизонтальных и вертикальных осей) и сетки.



В Заголовке можно комбинировать тексты и информационные поля из фиксированного набора.

Параметры осей – расположение оси (левая, правая, верхняя, нижняя) и другие параметры. Содержимое текста также допускает вставку информационных полей.

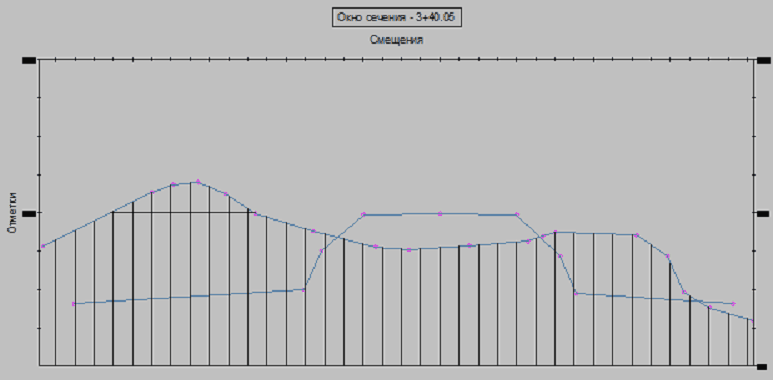

Параметры сетки: обрезать вертикальную или горизонтальную сетку по поверхности:

Обрезка происходит по поверхности, указанной в Свойствах окна сечения (закладка Основные, Поверхность для обрезания сетки).

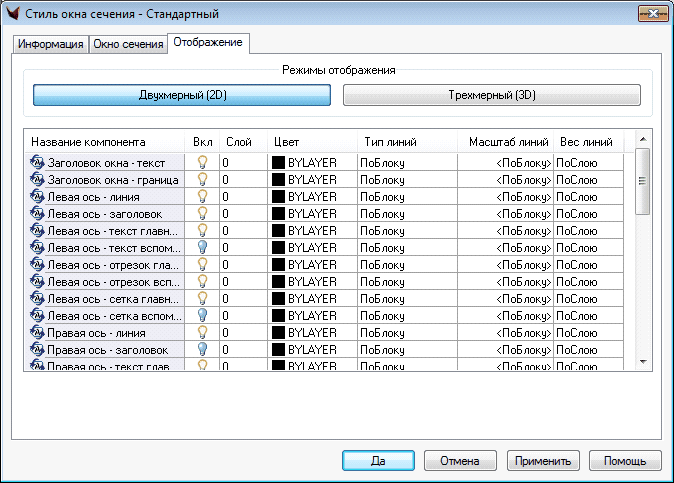

•       вкладка Отображение: свойства отображения для всех компонентов Окна сечения, включая видимость, слой, цвет, тип линии, вес линии, масштаб типа линии, вес линии и стиль вычерчивания.

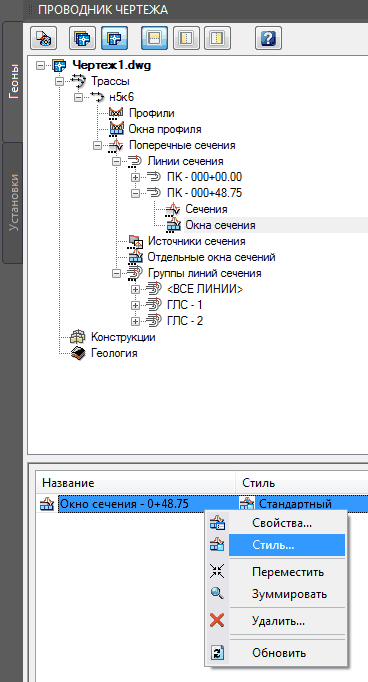

Стили Окна сечения можно вызвать из всплывающего меню, выходящего по щелчку правой кнопкой мыши на геоне Окно сечения.

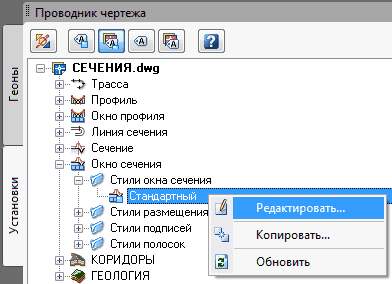

Для управления стилями окна сечения используйте вкладку Установки в Проводнике чертежа. Все объекты на вкладке Установки имеют коллекцию стилей объекта, которые можно создавать, редактировать, копировать и удалять.
