Окна сечения
|
<< Оглавление >> Окна сечения |

|
Для оформления поперечного профиля в чертеже используется геон Окно сечения. Каждое окно при создании связывается с отдельной линией сечения и выводит внутри себя ее сечения. Окно сечения позволяет задать горизонтальный и вертикальный масштабы, границы отображения, подпрофильную таблицу, шкалу высот, сетку отображения. Стили полосок подпрофильной таблицы "Данные сечения" и "Сегменты сечения" позволяют вывести в таблице всю необходимую информацию по поперечнику.
Окна сечений можно создавать для каждой отдельной линии сечения, так и создавать группы окон сразу для нескольких линий сечения.

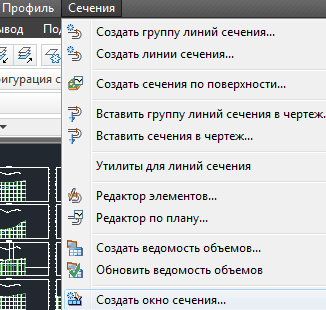

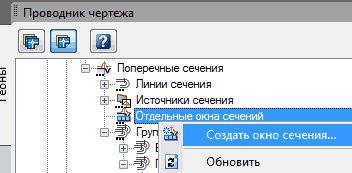

Создать окно можно через главное меню, либо через контекстное меню проводника чертежа.

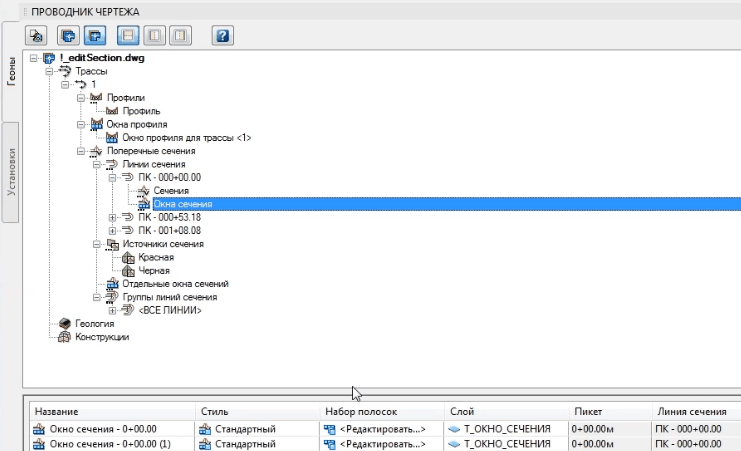

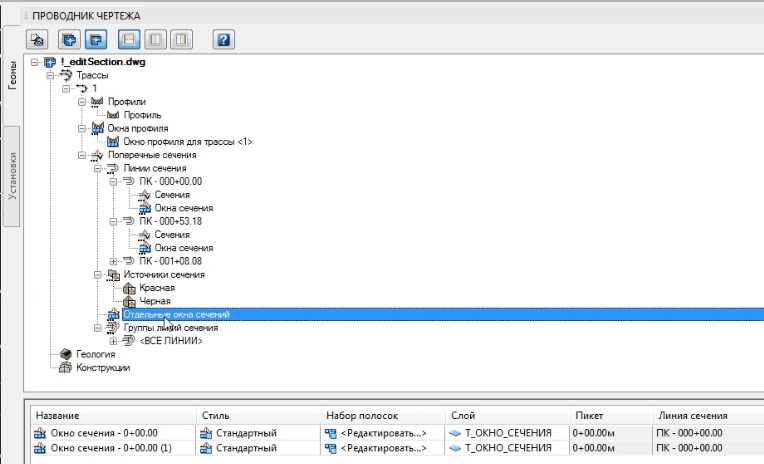

Отображаются окна в чертеже. Список окон отображается в окне списка проводника чертежа.
