ТРАССЫ (геометрия, план, профиль) > Профиль > Отображение > Окно профиля > Стили полосок окна профиля > Стили полосок типа Вертикальная геометрия

фильм

Полоска позволяет отображать геометрические подробности вертикальных тангенсов и кривых.

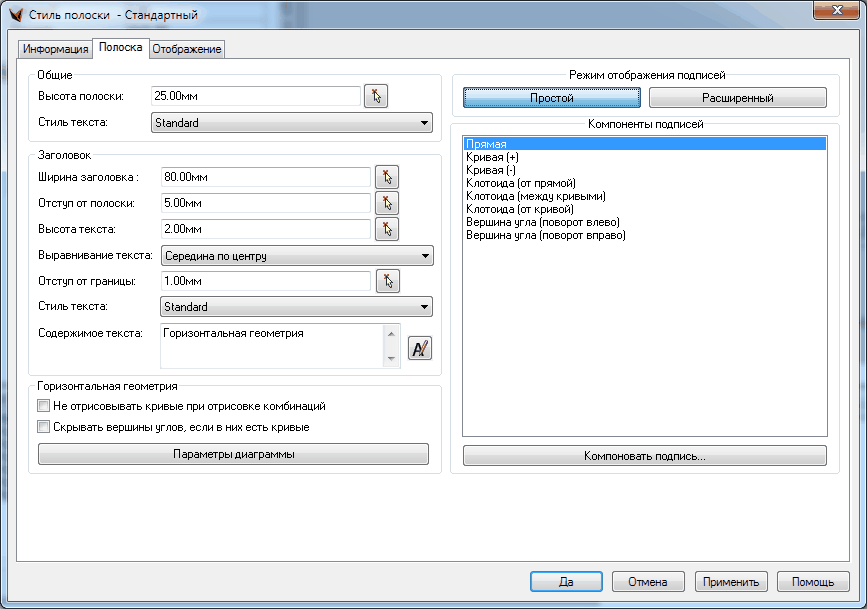

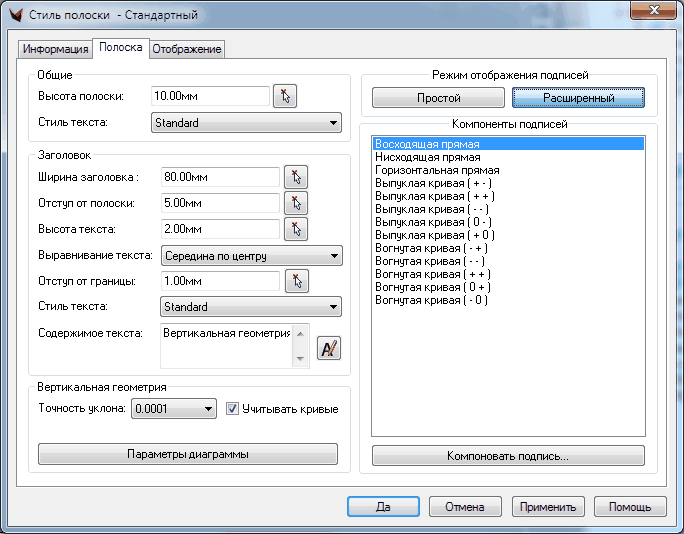

Полоска имеет два режима работы с компонентами подписей:

•«Простой» – дает возможность настроить минимально необходимые компоненты.

•«Расширенный» – позволяет настроить любой из доступных вариантов вертикальной геометрии профиля.

Все подписи поддерживают «зеркальный» режим отображения при отрисовке профиля справа налево.

Настроить выбранный компонент подписи можно нажатием кнопки «Компоновать подпись».

ВНИМАНИЕ! Предварительный просмотр будет выглядеть так, как настроен данный стиль полоски. Если отображение каких-то компонентов отключено в текущий момент, то оно будет отключено и в предварительном просмотре.

Дополнительные параметры полоски:

«Точность уклона» – регулирует, до какого знака обрезать значение уклона при выборе перечисленных в панели компонентов вариантов.

«Учитывать кривые» – это позволяет не использовать тангенсы без учета вертикальных кривых, даже если они присутствуют в профиле.

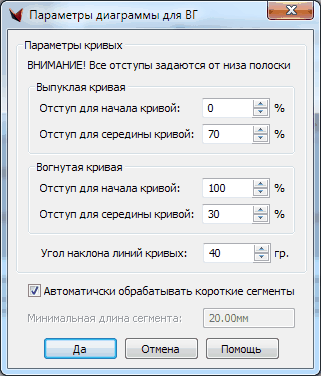

«Параметры диаграммы» – дополнительные настройки для отображения диаграммы.

ВНИМАНИЕ! Все отступы для диаграммы задаются в процентах высоты полоски от нижней границы.

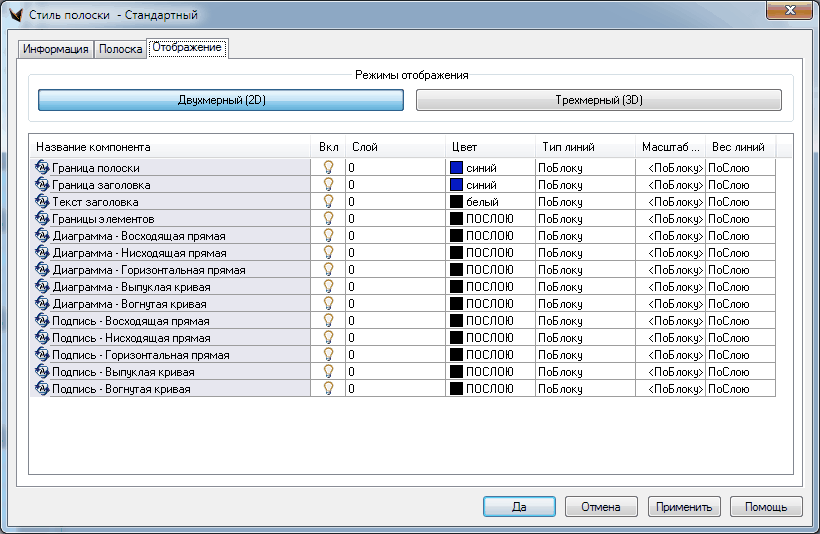

Отображение компонентов можно настроить в стандартной закладке «Отображение». Список компонентов в ней будет соответствовать текущему режиму работы с компонентами.
