Полоска Контроль нарушений профиля

Previous pageReturn to chapter overviewNext page

фильм

Контролировать нарушения профиля можно как динамически (визуально), так и с помощью специальной функции, позволяющей получить список всех нарушений. Контроль нарушений выполняется по определенным критериям, задаваемым стилем специальной полоски "Контроль нарушений". Обнаруженные нарушения по заданному стилю контроля отражены на этой полоске.

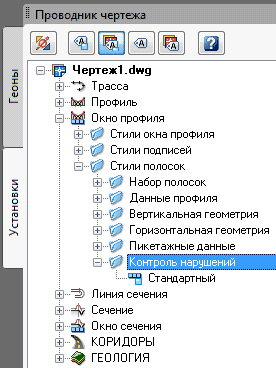

В Проводнике чертежа  в Окне профиля откройте Стили полоски  и выберите из  Контроля нарушений нужный стиль.

clip1897

Для выбранного стиля выводится диалоговое окно



Это окно содержит четыре вкладки:

• Информация – общие сведения о названии и описании стиля полоски и персонификация создания и редактирования

• Полоска – здесь можно подредактировать свойства полоски (высоту полоски, стиль текста, ширину заголовка, отступ от полоски, высоту и стиль текста заголовка и содержимое самого текста)

• Контроль нарушений

• Отображение

Вкладка Контроль нарушений – именно в ней устанавливаются критерии проверки профиля.

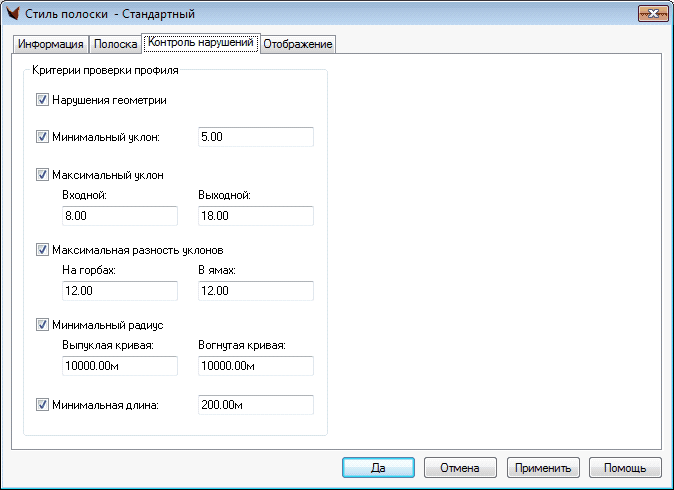

На вкладке Контроль профиля  устанавливаются критерии проверки профиля и параметры отображения на плане для значка нарушений, для области вертикальных кривых и области минимального уклона.

clip1898

Критерии проверки одинаковые. А способы отображения отличаются: в полоске используются стандартные подписи, которые настраиваются отдельно, на вкладке "Полоска"; а в контроле нарушений трассы

отображение фиксированное, потому появляются дополнительные параметры отображения.

Специальный тип полоски "Контроль профиля" – с динамической проверкой параметров профиля.

Проверяется и динамически отображается при обнаружении следующее:

- попадание вершин на клотоиды в плане,

- максимальные уклоны входные и выходные,

- разности уклонов,

- минимальные радиусы кривых,

- минимальные длины элементов,

- участки с уклонами менее заданного (нормативного): задается минимальный уклон, например, 5‰, и находятся тангенсы и участки кривых, на которых входной или выходной уклон меньше него. Для городских дорог это важно для обеспечения водоотвода в ливневую канализацию, а также может быть актуально и для других сооружений.



При нарушении геометрии проверяется попадание вертикальных кривых  на переходные кривые в плане, проверяются уклоны, их разность, радиусы вертикальных кривых и длины элементов.

Для выбранных критериев задаются соответствующие значения. Критерий "Нарушение геометрии" – это обнаружение нарушений, связанных с планом, например, когда в плане круговая кривая попадает на переходную кривую.

На вкладке Отображение выбираются компоненты, которые будут выводиться при динамическом контроле нарушений, для этих компонентов задается цвет, тип линии, масштаб, а для компонента "Зона минимального уклона" задается и тип штриховки.



Для контроля нарушений можно создавать разные стили, соответствующие разным категориям и стандартам.



В параметрах отображения задаются стиль текста, отступ от трассы и размер выводимого значка, задаются отступы при отображении  областей вертикальной кривой и минимального уклона. Чтобы области при отображении не накладывались друг на друга, подбирайте корректные значения отступов. Но эти значения всегда легко подкорректировать и подобрать удобный для себя формат вывода.

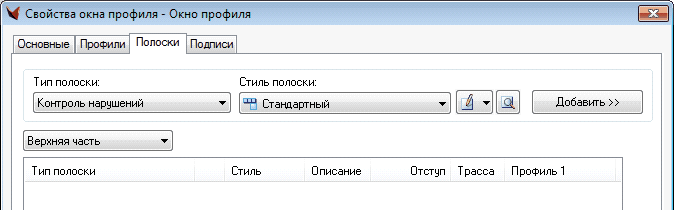

В диалоговом окне Свойства окна профиля на вкладке Полоски в поле Тип полоски необходимо выбрать Контроль нарушений, установить соответствующий стиль и указать Нижнюю или Верхнюю часть и добавить полоску по соответствующей кнопке Добавить.



clip1899

На чертеже появится полоска Контроль нарушений.

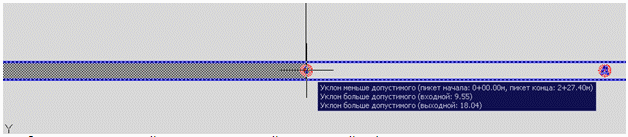

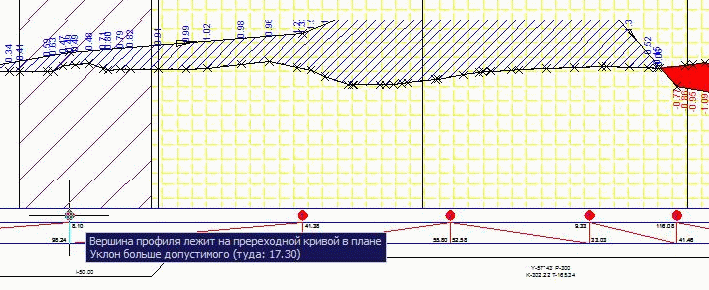

Одним из способов контроля ошибок в плане является контроль нарушений в профиле. На чертеже в окне профиля есть полоска Контроль нарушений. Обнаруженные нарушения по заданному стилю контроля отражены на этой полоске. В точках, в которых обнаружены нарушения, расставлены соответствующие значки. Подробную информацию о нарушении можно получить с помощью динамической подсказки, т. е. поместив курсор на какой-либо значок, можно получить подробную информацию о нарушении.


Символ нарушения с вопросительным знаком означает, что в этой точке сразу несколько нарушений. Заштрихованные полоски обозначают зоны уклона меньше допустимого.

Полоска контроля нарушений будет автоматически обновляться при редактировании профиля только в том случае, если в окне Свойства окна профиля во вкладке Основные включен флажок Автоматически обновлять содержимое окна.

В противном случае полоска будет обновляться только после выполнения команды _REGEN.

Чтобы получить полный список нарушений, инициируйте функцию Показать нарушения профиля.

После указания профиля автоматически выполняется проверка нарушений и выводится сообщение о количестве обнаруженных нарушений. Список обнаруженных нарушений выводится в окне Нарушения профиля.
