Полоска позволяет отображать геометрические подробности горизонтальной геометрии плана трассы.

Полоска имеет два режима работы с компонентами подписей:

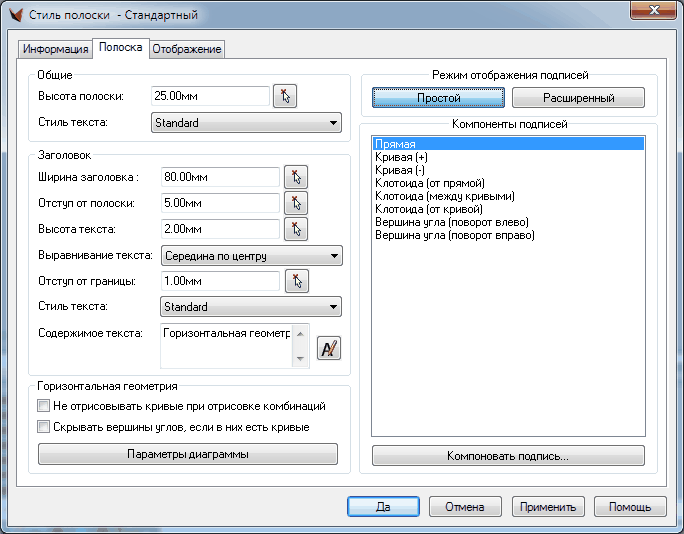

•«Простой» – дает возможность настроить минимально необходимые компоненты.

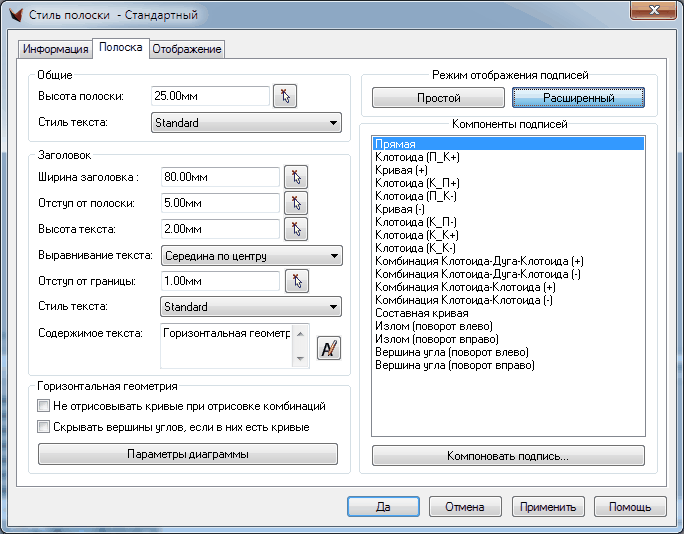

•«Расширенный» – позволяет настроить любой из доступных вариантов вертикальной геометрии плана трассы.

В названии компонентов использованы следующие сокращения: «П» прямая, «К» кривая, «+» по часовой стрелке, «-» против часовой стрелки. Например, сокращение «Клотоида (П_К+)» означает компонент  переходной кривой между прямой и кривой по часовой стрелке.

Все подписи поддерживают «зеркальный» режим отображения при отрисовке профиля справа налево.



Настроить выбранный компонент подписи можно нажатием кнопки «Компоновать подпись». ВНИМАНИЕ! Предварительный просмотр будет выглядеть так, как настроен данный стиль полоски. Если отображение каких-то компонентов отключено в текущий момент, то оно будет отключено и в предварительном просмотре.

Доплнительные параметры полоски:

«Не отрисовывать кривые при отрисовке комбинаций» – параметр позволяет не отображать элементы плана, которые входят в отображаемые комбинации.

«Скрывать вершины углов, если в них есть кривые» – параметр позволяет скрыть подписи вершин углов, если в этот угол вписаны кривые.

«Параметры диаграммы» – дополнительные настройки для отображения диаграммы.

ВНИМАНИЕ! Все отступы для диаграммы задаются в процентах высоты полоски от центра полоски. Для кривых по часовой стрелки отступ делается вверх, для кривых против часовой стрелки отступ делается вниз.

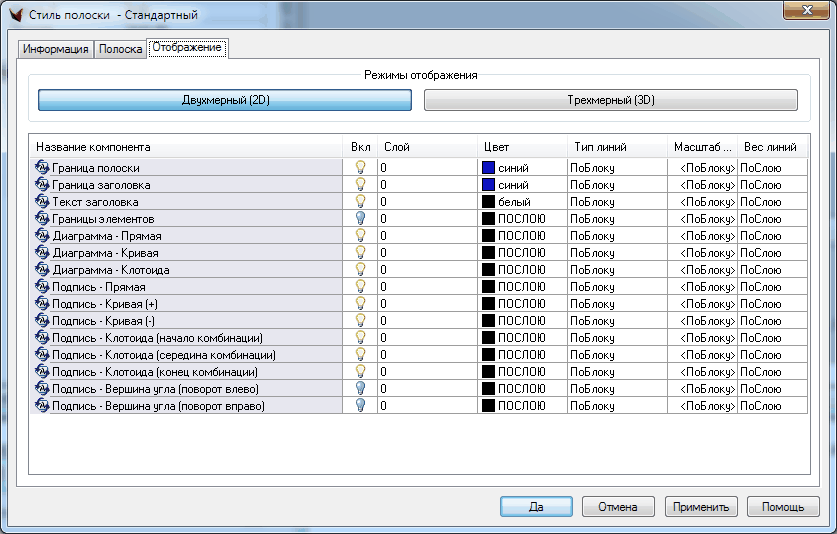

Отображение компонентов можно настроить в стандартной закладке «Отображение». Список компонентов в ней будет соответствовать текущему режиму работы с компонентами.
