При перемещении курсора в окне профиля, если включен флажок «Показывать подсказку» в диалоговом окне «Свойства профиля».

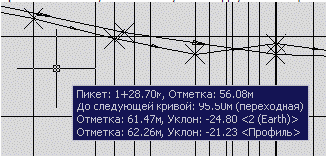

Всплывающая подсказка выводит значения пикета и отметки, расстояния до следующей или предыдущей кривой в плане, отметки и уклоны двух имеющихся профилей.

Расстояния выводятся в подсказке в том случае, если в окне «Свойства окна профиля» во вкладке Основные включен соответствующий флажок «Показывать всплывающую подсказку» и включен флажок «Расстояние до соседних горизонтальных кривых».

В диалоговом окне «Свойства профиля» зададим профиль в разделе Существующий профиль для проектной графики.

Обратите внимание, что подсчитаны площади насыпи и выемки, в т.ч. и их процентное соотношение. Включив подсказку, зададим отображение разности отметок и отображение данных по существующему профилю.

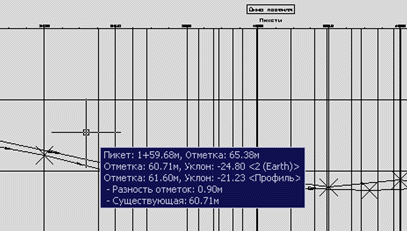

Подсказка будет выводиться в следующем виде:

Пользователь сам подбирает удобный для себя вариант вывода всплывающей подсказки.
