При создании профиля устанавливаются его свойства: название, описание, слой, стиль, набор подписей.

Некоторые из этих свойств позже могут быть изменены. Вызов при открытом проекте только из всплывающего (контестного) меню профиля (по правому щелчку на профиле).

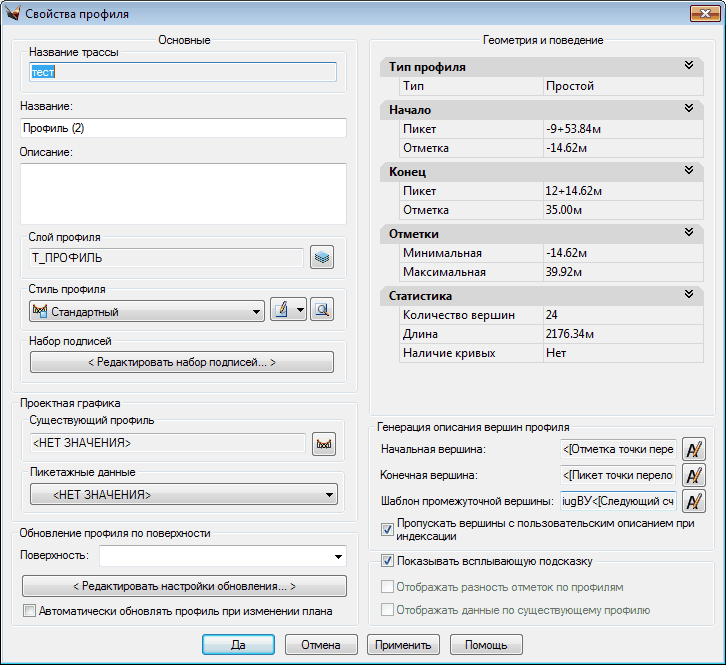

Для проверки имени существующего профиля и просмотра другой информации о нем используйте диалоговое окно Свойства профиля; многие из этих свойств также можно изменять.

Четыре панели на этом диалоговом окне относятся к двум основным типам свойств: Основные и Геометрия и поведение, Генерация описания вершин профиля, Дополнительные установки.

Основные

Панель Основные включает название профиля, текстовое описание, слой и стиль профиля. Изменяя стиль, можно сразу же изменить внешний вид отображаемого профиля. Отсюда же можно получить доступ к набору подписей.

Кроме того можно указать существующий профиль для проектной графики.

Геометрия и поведение

Информация о пикете и отметки начала и конца, статистике (количество вершин, длина, наличие кривых), площадях выемки и насыпи и процентном соотношении.

Генерация описания вершин профиля

Включает шаблоны для отображения начальной, конечной и промежуточных вершин. Кроме того можно указать флаг, чтобы пропускать при автоматической нумерации те вершины, описание которых было изменено пользователем.

А также:

Показывать всплывающую подсказку;

Отображать разность отметок по профилям;

Отображать данные по существующему профилю.



См. Автоматическое обновление профиля по поверхности
