Редактирование ручками
|
<< Оглавление >> Редактирование ручками |

|
При выборе линии профиля она выбирается только в текущем окне. Внимание. Ручки возникают ТОЛЬКО при выборе прямым указанием (при выборе рамкой или секущей рамкой – не возникают).
Ручки бывают трех видов:
• треугольные – в узлах тангенсов,
• прямоугольные – в середине тангенсов,
• круглые – на дугах.

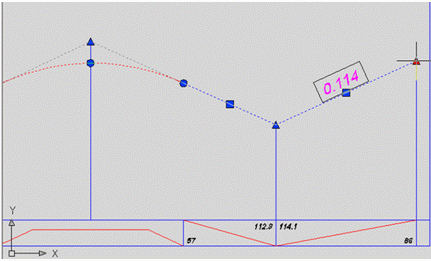

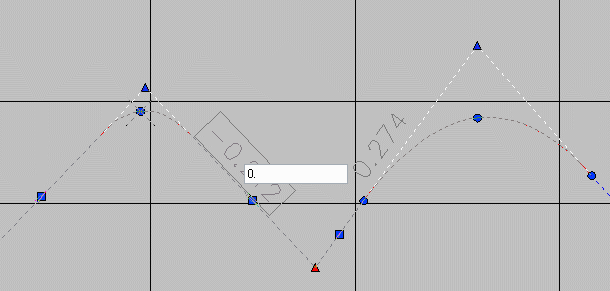

При редактировании для текущих выбранных ручек выводятся динамические размеры: уклоны для смежных тангенсов (в тысячных) и радиусы для дуг. Прямо в окошках можно редактировать уклоны. Между уклонами смежных тангенсов можно переходить с помощью Tab.
Ручка на середине тангенса двигает две смежные точки с сохранением уклона.
Можно менять и радиусы дуг, созданных с помощью задания радиуса. Можно использовать среднюю точку дуги, а также ее начальную или конечную точки. Здесь действует шаг дискретизации. Но конкретное значение можно ввести независимо от шага дискретизации.
Для точки выводятся координаты: пикет и отметки для точки и всех профилей в окне.
Можно одновременно выбрать несколько ручек.
В одном окне можно выбрать несколько профилей и одновременно потянуть их.
Изменения отражаются во всех окнах профиля и полосках.
Для эффективности редактирования в закладке Основные в окне Свойства окна профиля если флажок "Автоматически обновлять содержимое окна и полосок" отключен, обновление будет только по команде _Regen.
Можно кривую начать от другой кривой, без прямой вставки. Для этого в стиле профиля надо отключить параметр дискретности радиуса при редактировании ручками. И тогда можно с помощью ручек перетянуть начало кривой на конец предыдущей.
Ручки на подписях надо выбирать с помощью нажатия CTRL.
