Некоторые элементы конструкции, такие как Cтандартный выход на рельеф и Звено по уклону к поверхности, позволяют найти моменты перехода (т.н. точки нулевых уклонов) выемки в насыпь и наоборот. Команда запрашивает трассу (или часть трассы) и элемент конструкции, по которому будет идти поиск точек перехода.

Целями поверхности при создании проектных сечений являются не сами рельефные поверхности, а их сечения (в линии сечения), название которых может отличаться от названия рельефной поверхности, по которой эти сечения были созданы. Поэтому команда поиска нулевых уклонов запрашивает заполнить таблицу соответствий, где каждому коду поверхности (т. е. сечению поверхности в линии сечения) ставится в соответствие имя поверхности рельефа, по которому это сечение было создано. На основании этих данных команда ищет пикеты «нулевых переходов»

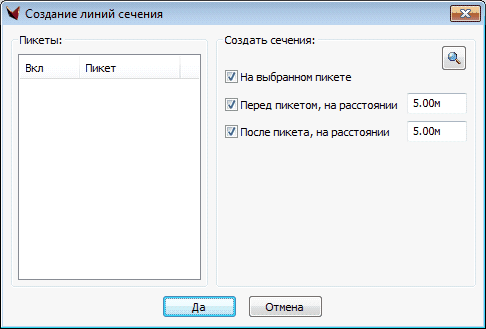

В результате выдается список пикетов нулевых уклонов с возможностью создать дополнительные линии сечения непосредственно в точке  перехода, а также на заданном расстоянии перед выбранным пикетом и/или после него.

Внимание: поиск нулевых уклонов ведется только между существующими линиями сечения, на которых выполнены противоположные условия выемка/насыпь. Если между соседними линиями сечения находится несколько точек перехода, команда находит лишь одну из них.
