Назначение

Элемент конструкции формирует простое звено с заданным уклоном от точки вставки до ближайшего пересечения с целевой поверхностью.

Присоединение

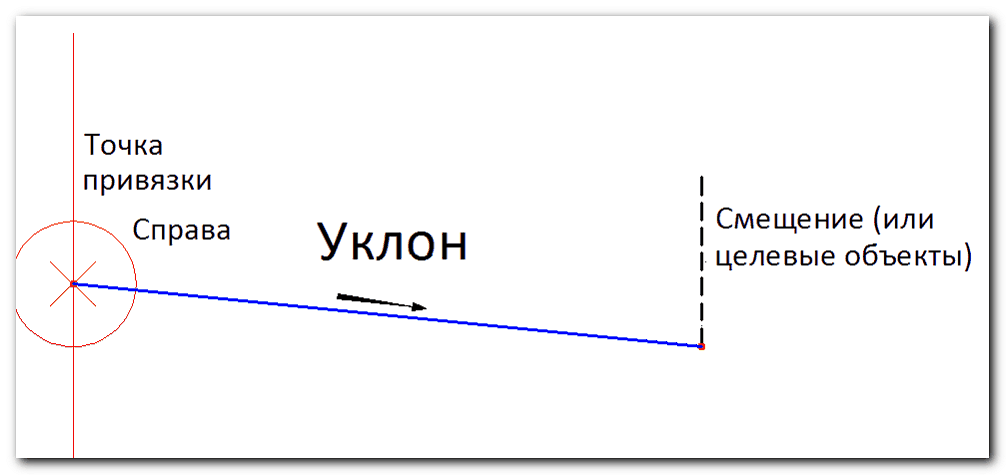

Точка привязки и отсчета расположена на задней кромке звена. Данный элемент конструкции можно вставлять слева или справа от точки привязки.

Входные параметры

Показатель	Описание	Тип	Значение по умолчанию
Сторона	Указывает сторону, на которой требуется поместить элемент конструкции.	Слева / Справа	Справа
Уклон	Откос звена, в отношениях.	Числовое	1:1.50 (или 66.67%, 666.67‰)
Превышение	Превышение наружной кромки звена над целевым объектом	Числовое	0
Условие добавления звена	Указание на необходимость добавления звена отдельно для выемки или насыпи, или для обоих условий.	Список параметров: а) Выемка и насыпь; б) Только выемка; в) Только насыпь	Выемка и насыпь
Автоматическое определение выемки/насыпи	Задает возможность автоматического определения выемки насыпи(знака уклона) по положению целевой поверхности	Да / Нет	Да
Скрыть звено	Этот параметр отображает или не отображает звено поверхности.	Да / Нет	Нет

Целевые параметры

Параметр	Описание	Статус
Целевая поверхность	Имя поверхности, к которой выполняется привязка звена. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности.	Требуется

Нормальный режим

Звено при заданном значении стороны удлиняется влево или вправо от точки привязки до пересечения с целевой поверхностью.

Если необходимо добавить звено только в условиях выемки или насыпи, следует указать соответствующее значение для свойства «Условие добавления звена» данного элемента конструкции. Если требуется, чтобы звено выемки и звено насыпи имели различные значения уклона, этот элемент конструкции необходимо добавить дважды в одну и ту же точку привязки – один раз для условия «Только выемка», а другой раз – для условия «Только насыпь», с указанием требуемых значений уклонов. Если не включен флаг автоматического определения выемки/насыпи звено сохраняет свой уклон (со знаком) не зависимо от положения относительно поверхности, т.о. можно создавать звено насыпи с выемке. В случае, когда этот флаг установлен в положении «Да», значение насыпь/выемка определяется с учетом положения звена относительно поверхности. Параметр «Уклон» при этом учитывается по модулю.

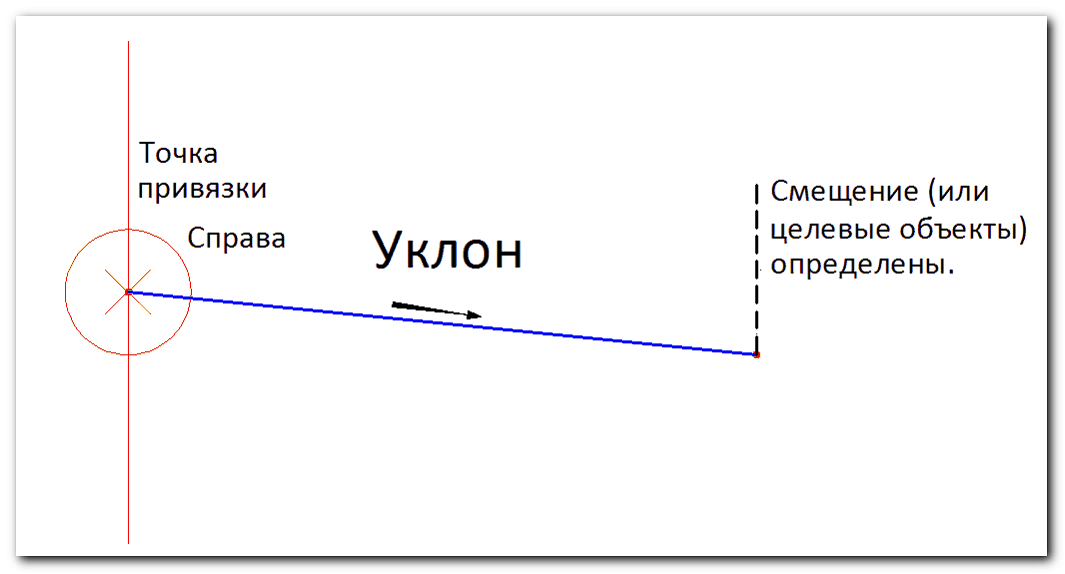

Режим компоновки

Данный элемент конструкции используется для поиска пересечения с целевой поверхностью, при определении пересечения звено отображается с заданным уклоном к поверхности.

Коды точек, звеньев и фигур

Точка, Звено или Фигура	Код	Описание
Л1	Выхрельеф_Выемка	При добавлении звена для выемки.
Л1	Выхрельеф_Насыпь	При добавлении звена для насыпи.

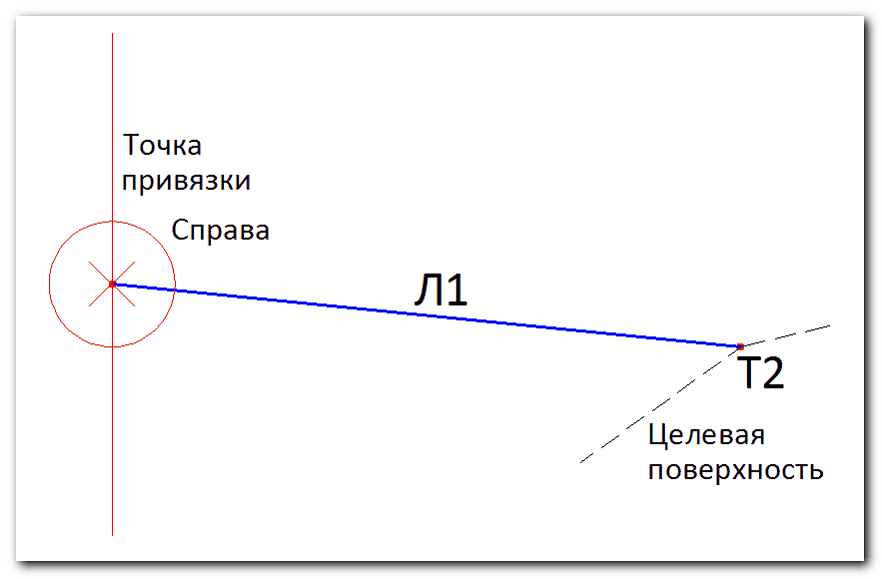

Схема кодирования
