СтандартныйВыходНаРельеф
|
<< Оглавление >> СтандартныйВыходНаРельеф |

|
Используется для замыкания от бровки до точки выхода на рельеф как для выемки, так и для насыпи.
Условие выемки дополнительно включает кювет (канаву).
Присоединение
Для выемки точка привязки расположена на внутреннем крае внутреннего уклона кювета, для насыпи – на внутренней стороне звена, оканчивающегося выходом на рельеф.

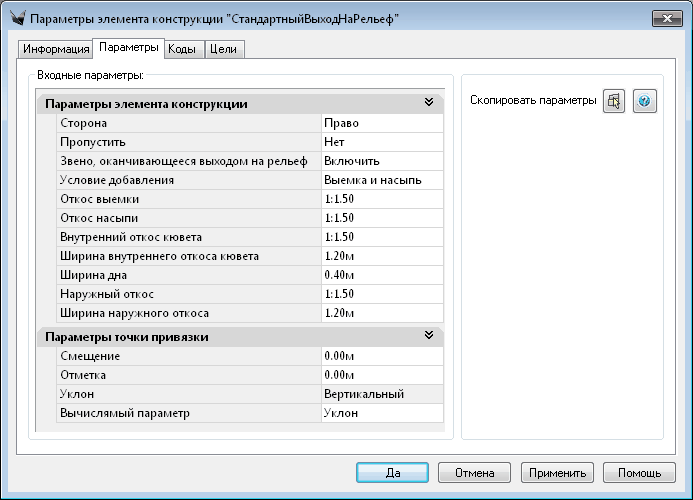

Входные параметры
Параметр |
Описание |
Тип |
По умолчанию |
Сторона |
Указывает сторону, с которой требуется поместить элемент конструкции |
Слева / Справа |
Справа |
Звено, оканчивающееся выходом на рельеф |
Включает или пропускает звено, оканчивающееся выходом на рельеф. |
Включить / Пропустить |
Включить |
Уклон выемки |
Уклон звена, оканчивающегося выходом на рельеф, для выемки |
Числовое, положительное |
1:1,5 |
Уклон насыпи |
Уклон звена, оканчивающегося выходом на рельеф, для насыпи |
Числовое, положительное |
1:1,5 |
Внутренний откос кювета |
Уклон звена внутреннего откоса кювета (только для выемки) |
Числовое, положительное |
1:1,5 |
Ширина внутреннего откоса |
Ширина звена внутреннего откоса кювета (только для выемки) |
Числовое, положительное |
1,2 |
Ширина дна |
Ширина по дну кювета |
Числовое, положительное |
0,4 м |
Наружный откос |
Уклон звена наружного откоса кювета (только для выемки) |
Числовое, положительное |
1:1,5 |
Ширина наружного откоса |
Ширина звена наружного откоса кювета (только для выемки) |
Числовое, положительное |
1,2 |
Целевые параметры
Параметр |
Описание |
Статус |
Поверхность выхода на рельеф |
Название поверхности выхода на рельеф. Объекты, используемые в качестве целевых для задания поверхности: поверхности. |
Требуется |
Нормальный режим

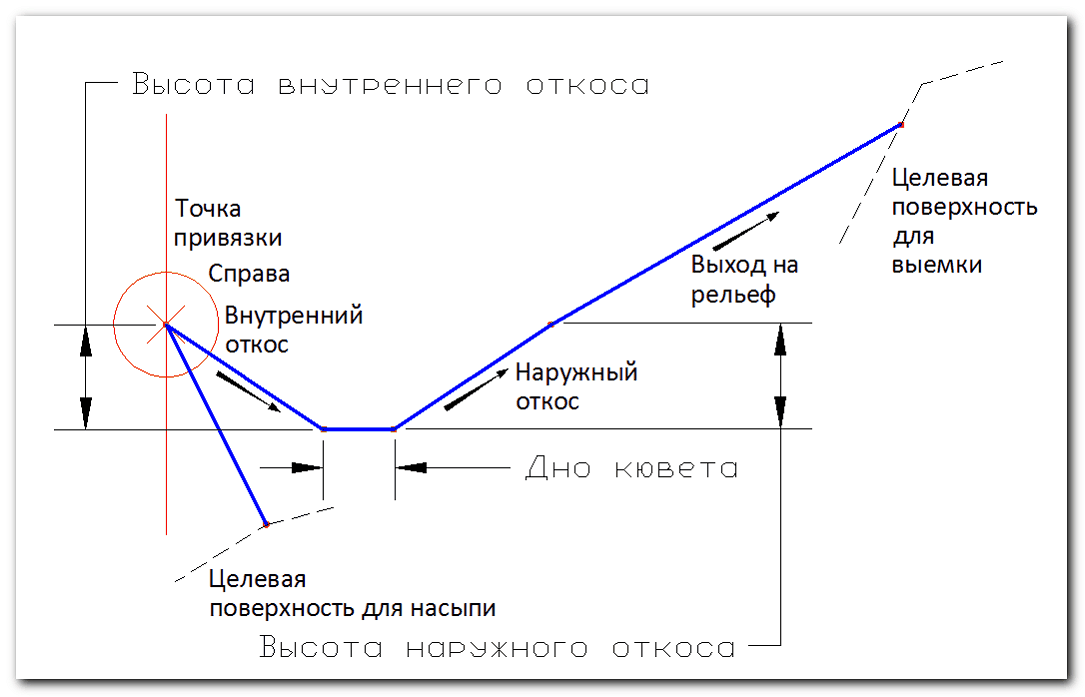

По точке привязки проверяется положение – в выемке или на насыпи. Если точка привязки над поверхностью, то звено насыпи, оканчивается на «Целевой поверхности» при заданном значении «Уклона насыпи»; если ниже – в выемке, добавляются дно кювета и наружный откос, а так же звено выемки, оканчивается выходом на рельеф («Целевой поверхности») при заданном значении «Уклона выемки».
Режим компоновки
В следующей таблице для элементов конструкции перечислены коды точек, звеньев и фигур для которых имеются назначаемые коды. Коды точек, звеньев или фигур данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
Точка, Звено или Форма |
Коды |
Описание |
Т2 |
Кювет_Внутр Выход на рельеф, Выход _Насыпь |
Только для условия выемки – внутренний край кювета, Только для условия насыпи – точка выхода на рельеф |
Т3 |
Кювет_Внешн |
Только для условия выемки – наружный край кювета |
Т4 |
Отсчет_Выемка |
Только для условия выемки – точка отсчета для звена выемки, оканчивающегося выходом на рельеф |
Т5 |
Выход на рельеф Выход _Выемка |
Только для условия выемки – точка выхода на рельеф |
Л1 – Л4 |
Верх Низ База отсчета |
Конечная поверхность |
Л1 |
Верх База отсчета Выход на рельеф Выход_Насыпь |
Звено в насыпи, оканчивающееся выходом на рельеф |
Л4 |
Верх База отсчета Выход на рельеф Выход _Выемка |
Звено в выемке, оканчивающееся выходом на рельеф |

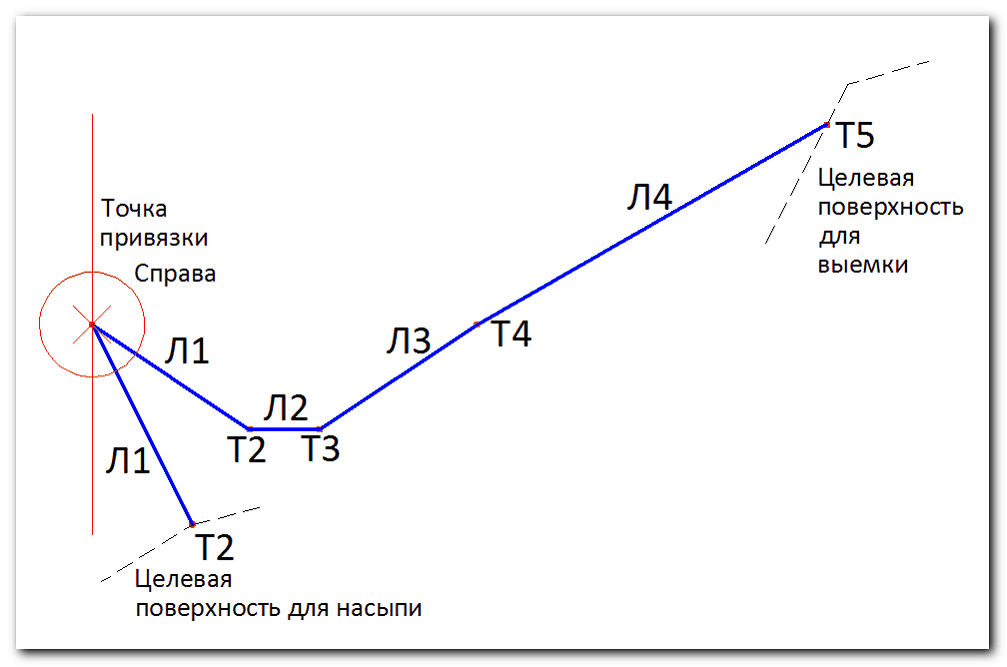

Схема кодирования
