Расчет – создание горизонталей (изолиний)

Previous pageReturn to chapter overviewNext page
embim314

После того, как триангуляция рассчитана и отредактирована, можно приступать к созданию горизонталей (изолиний).

Впрочем, горизонтали можно рассчитывать и сразу (без редактирования). Однако результаты их построения могут не удовлетворить. О причинах необходимости редактирования рассчитанной триангуляции – см. Необходимость редактирования.

Для построения горизонталей выберите пункт меню [Создать ГОРИЗОНТАЛИ].

В результате расчета горизонтали будут отрисованы примитивами Автокада _POLYLINE, находящимися на соответствующих отметках Z. Кроме того, отметки горизонталей заносятся и в расширенные данные полилиний.

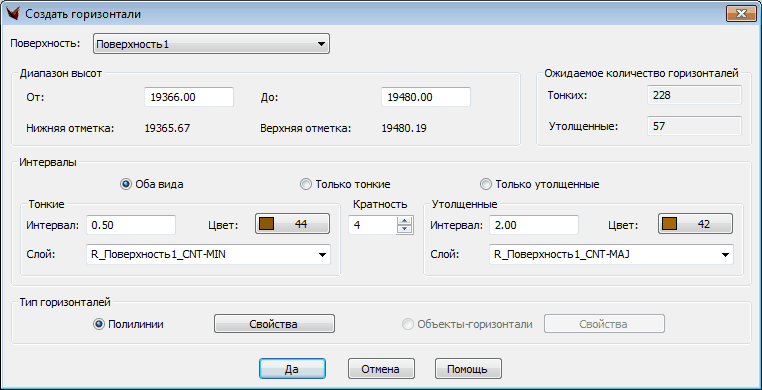

Для создания горизонталей в диалоговом окне "Создать горизонтали" нужно указать все нюансы построения горизонталей:

clip1158

Описание полей диалогового окна:

Выбирается поверхность - из открытых рассчитанных поверхностей проекта;

Диапазон высот – выведены нижняя и верхняя отметки для поверхности.

Вообще-то программа автоматически подбирает значения полей "от" и "до" на основании анализа всех отметок модели рельефа, таким образом, чтобы все они попали в диапазон трассирования горизонталей. Однако можно внести в этот процесс свои коррективы. Например, рассчитать горизонтали в два этапа: сначала для пологой поймы от 88.00 до 90.00 м сечением 0.1 м. А затем для более крутых берегов: от 90.00 до 125.00 м сечением 1.0 м. Повторим, что для этого необходимо дважды запустить программу расчета горизонталей. Сначала рассчитать и отрисовать горизонтали поймы, а затем рассчитать и отрисовать горизонтали более крутых берегов.

Обычно для построения горизонталей по объекту достаточно одного диапазона расчета горизонталей, но подчеркнем, что можно задавать необходимое количество диапазонов расчета с различными значениями сечения горизонталей, последовательно отстраивая горизонтали по этим диапазонам. Причем верхняя граница предыдущего диапазона ("до") должна быть четным числом и совпадать с нижней границей последующего диапазона ("от"). Например:

Диапазон 1: от 22.00 (м) через 0.10 (м) до 24.00 (м);

Диапазон 2: от 24.00 (м) через 0.50 (м) до 32.00 (м);

Диапазон 3: от 32.00 (м) через 1.00 (м) до 40.00 (м);

и т.д.

Интервал влияет и на диапазон высот. Например, интервал – 10, нижняя отметка -124, в результате будет взята -120.

Какие отрисовывать горизонтали – только тонкие, только утолщенные, оба вида.

Для каждого вида -

Интервал - можно задать числом или указать на экране,

Цвет – можно выбрать желаемый цвет будущих горизонталей (примитивов «POLYLINE»).

Имя слоя – имя слоя, на котором будут отрисованы построенные горизонтали.

Кратность – число кратности утолщенных горизонталей.

Создавать можно как сглаженные горизонтали (несколькими способами сглаживания), так и несглаженные – отдельно задаются Свойства полилиний.

Необходимо установить значения параметров построения горизонталей в полях диалогового окна и щелкнуть кнопку Да или нажать Ввод.

Внимание.

Чтобы были видны и утолщенные полилинии и экранирование горизонталей -

нужно вызвать команду "Fill" и установить "_On" и сделать регенерацию чертежа командой "_Regenall".
