Подписать горизонтали вручную

Previous pageReturn to chapter overviewNext page
embim315



clip1191

Если число знаков после запятой 0, будут выводиться только значимые числа.

Можно подписать несколько горизонталей – выбрать опцию множество, и на пересечении все они будут подписаны.

См. также просмотр высот горизонталей – с выводом информации в командную строку.

Возможно также изменение высот.

Параметр Коэффициент идентичен параметру «Коэффициент перекрытия» у примитива МТЕКСТ – «Задание полей для непрозрачного фона текста». Значение привязывается к высоте текста. Коэффициент, равный единице, означает, что размер непрозрачного фона точно соответствует размеру объекта многострочного текста. Если коэффициент равен 1.5, то фон выступает за пределы текста на половину его высоты». Значение  в диапазоне от 1.0 до 5.0. По умолчанию равно 1.2.

После того, как горизонтали построены, можно приступить к их подписыванию. Это следующие пункты меню:

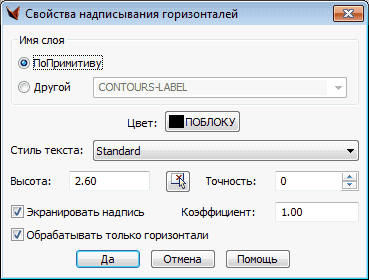

[Подписать горизонтали (Вручную)] – Данный пункт меню предназначен для подписывания горизонталей (изолиний) вручную, по одной, указывая место подписывания. На горизонталях подписи будут ориентированы основанием цифр вниз по скату. При сечении рельефа горизонталями через 0.5 или 2.5 м надписи на них в виде десятичной дроби будут сделаны только на соответствующих горизонталях, а на всех остальных – в целых метрах (например, в первом случае – 112.5; во втором – 120, а не 120.00). Можно задавать индивидуальную высоту текста подписей и их цвет. Подписи горизонталей создаются на слое по-примитиву или на указанном пользователем в соответствии с установками.

Параметр "Обрабатывать только горизонтали": если включен – обрабатываются только горизонтали GeoniCS, иначе и другие полилинии.

Программа подписывания не понимает, где у горизонталей склон, т.к. каждая отдельно взятая горизонталь не знает о наличии другой. Ориентирование штрихов зависит от направления сколотой горизонтали. Можем дополнительно запрашивать у пользователя, куда ориентировать подписывание – по ходу горизонтали или против хода. Или учитывайте направление склона при сколке. Еще есть команда инвертирования направления контура, она вполне решит ситуацию.

См. также: Подписывание красных горизонталей
